スケッチ不要、拘束なしで直感モデリング。 TriBall で自由配置、構想から図面化までスピーディ。

アイアンキャド

IRONCAD

ドラッグ＆ドロップで速攻設計。
装置・治具に強い3D CAD

資料ダウンロード

無料相談のお申込み

機能・特長
ラインナップ
ライセンス形式
よくある質問
資料

機械設計(装置・設備・治具など)において
こんな不安や課題をお持ちではありませんか？

3D設計化に時間がかかり
現場のスピードに追いつかない

拘束条件やスケッチ設定で手戻りが多く、設計が止まりやすい

構想段階と詳細設計の切替時に、データ管理が煩雑になる

他社CADデータの修正や流用に
手間がかかる

レイアウト変更や配置替えのたびに、モデル修正の手間がかかる

3Dモデルから2D図面化までの流れをもっとスムーズにしたい

そのお悩み「IRONCAD」がまるごと解決します。

IRONCAD は抜群の操作性を誇る 3D CADです。
ドラッグ＆ドロップでブロックや穴を積み重ねて簡単にモデリングできます。
装置・治具などの機械設計において、設計のスピードアップと大幅な工数削減が可能です。

スケッチ不要＆拘束最小で時短

カタログからブロックや穴を置くだけで設計が始められます。

寸法や形状変更も直感操作で試行錯誤が速く、拘束に縛られず配置できます。設計検討の回転数を高められます。

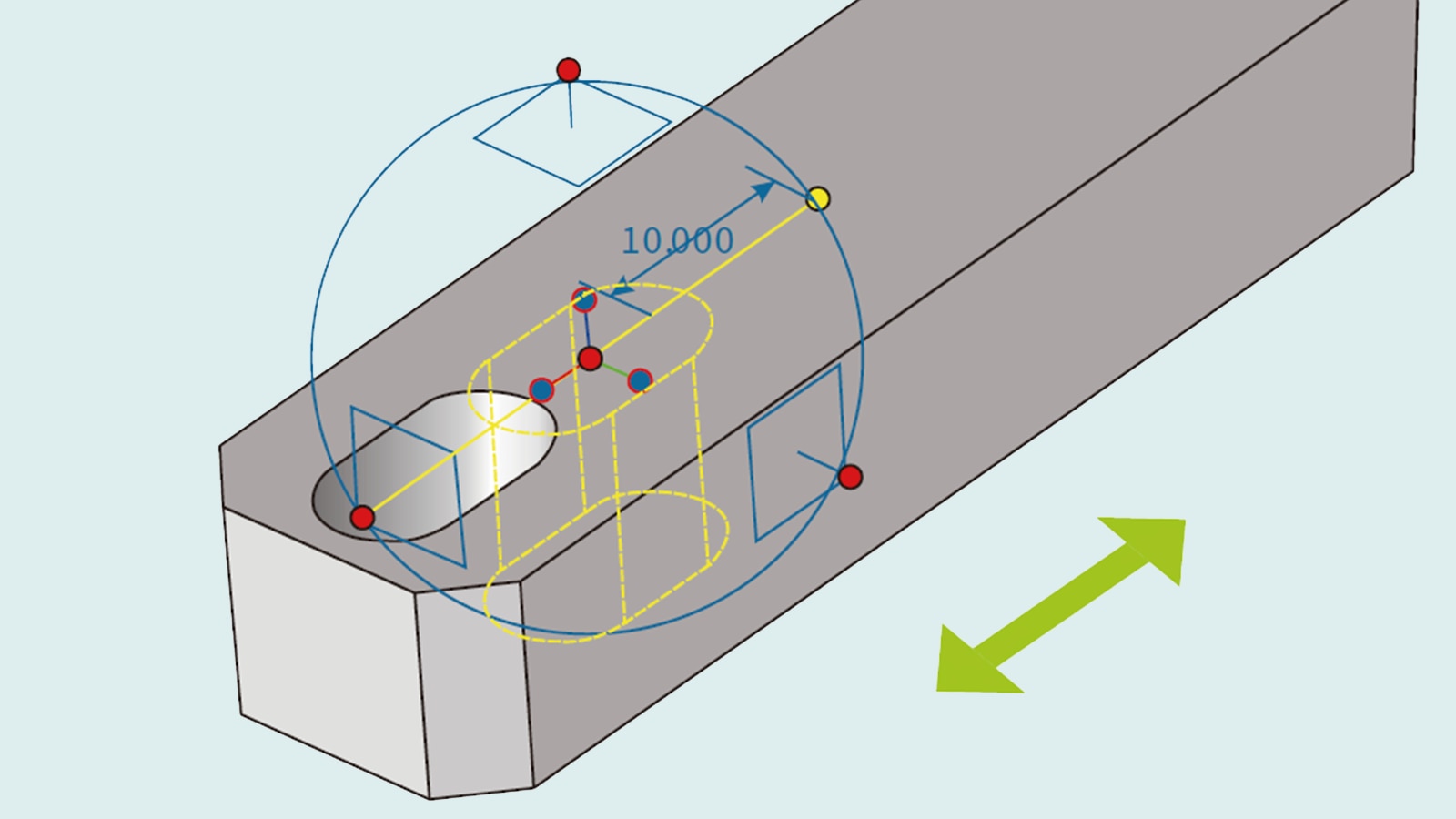

TriBallで「後から自由に」配置替え

目的点や座標、角度を指定するだけで、移動・回転・ミラー・コピーができます。

一度ラフに置いたモデルも、TriBall（トライボール）で正確に再配置でき、レイアウト検討や改造設計をスムーズに進められます。

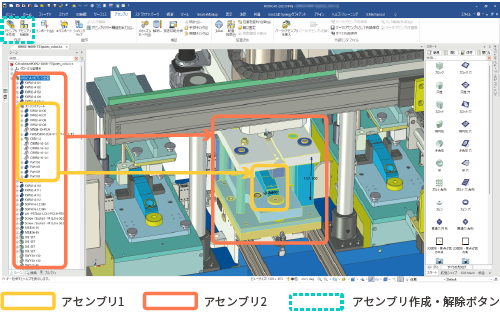

ひとつのファイルで構想から詳細まで

IRONCADは、パーツとアセンブリを同一ファイル内で扱えるため、構想設計から詳細設計までをシームレスに行えます。

ボタンひとつでアセンブリの作成や分解も可能で、ファイル管理と編集の手間を大幅に削減できます。

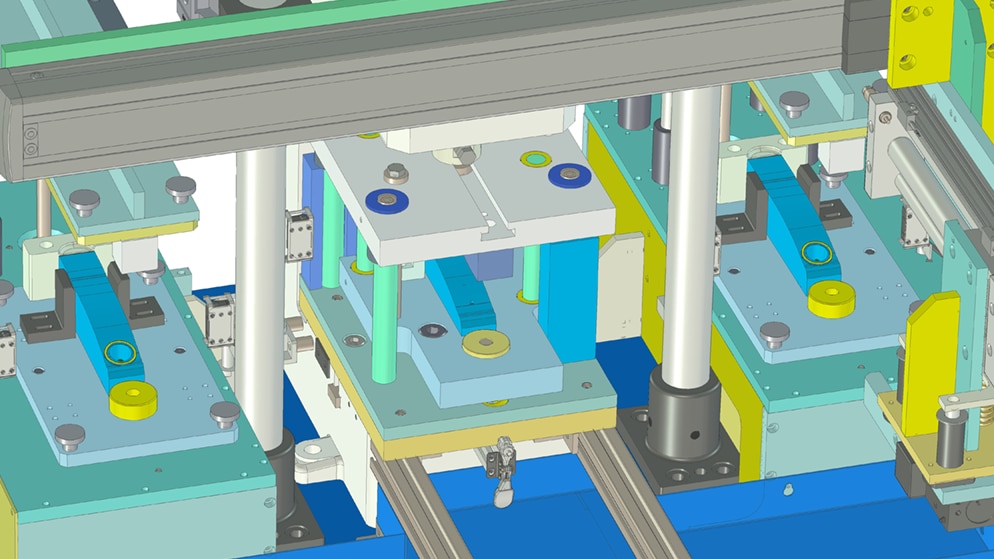

「IRONCAD」とは

直感操作×強力配置＝速い3D設計

IRONCADはドラッグ＆ドロップで形状を素早く作り、TriBallで正確に配置・再配置できる設計体験が特長です。

パーツとアセンブリを同一シーンで扱えるため、構想検討を止めずに変更や出図まで一気通貫で進められます。装置・治具の試作や派生設計でも手戻りを抑え、意思決定のスピードを高めます。

こんな課題をお持ちの方におすすめです

◎　装置・治具の構想～詳細を一気通貫で進めたい
◎　レイアウト検討・配置替えを高速に回したい
◎　他社CADデータの修正や流用が多い
◎　教育コストを抑えて3Dを定着させたい

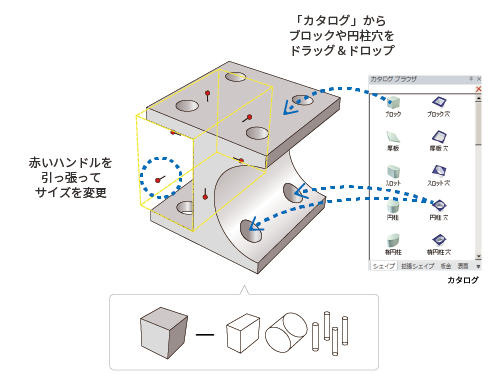

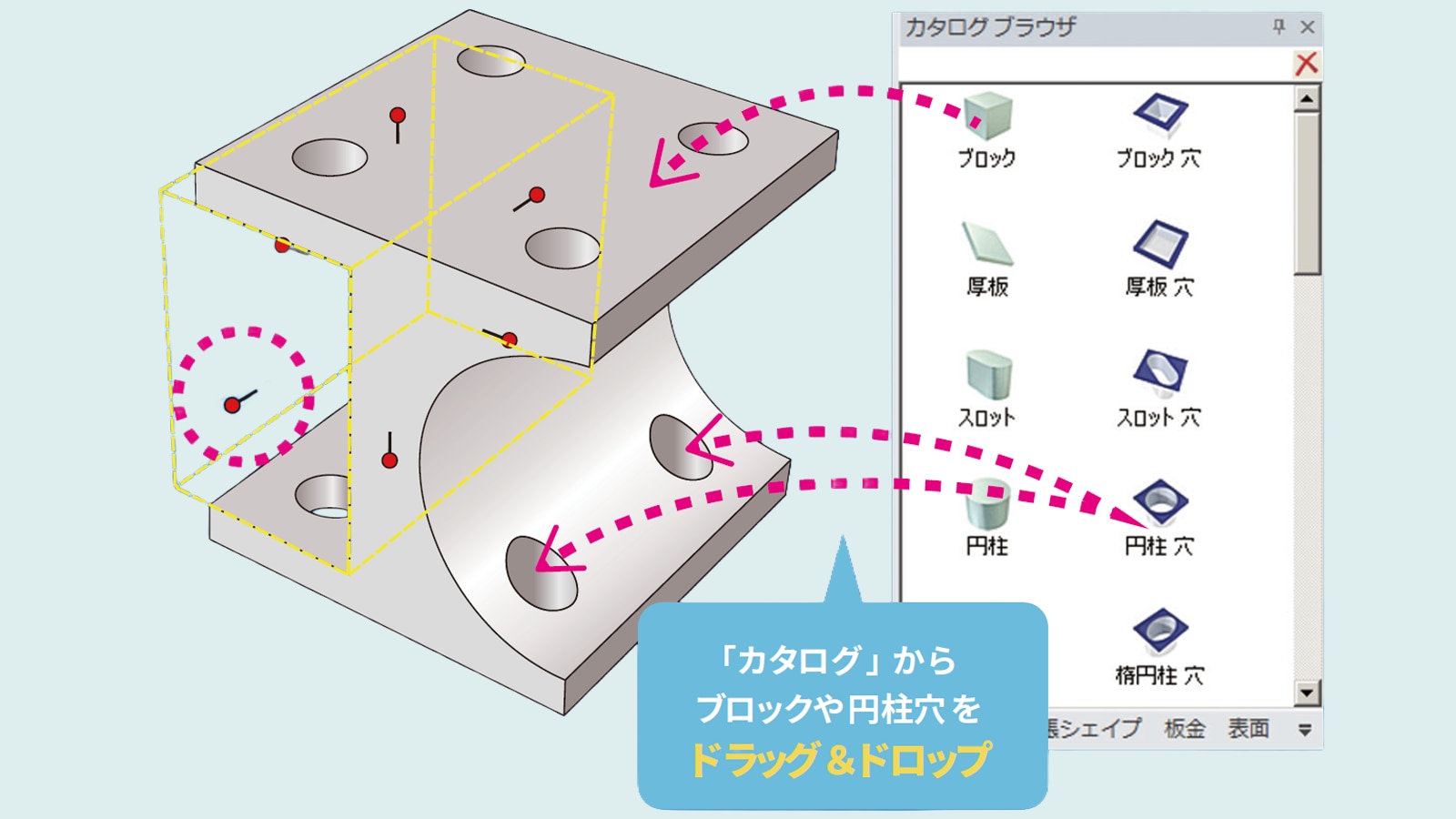

カタログ＆インテリシェイプ

基本形状をカタログからドラッグ＆ドロップで配置できます。

ハンドル操作で寸法や形状を即時に変更できるため、スケッチや複雑な拘束に頼らずに設計検討を高速に進められます。

よく使う部品はカタログ化して登録・再利用でき、設計の標準化と効率化を同時に推進できます。

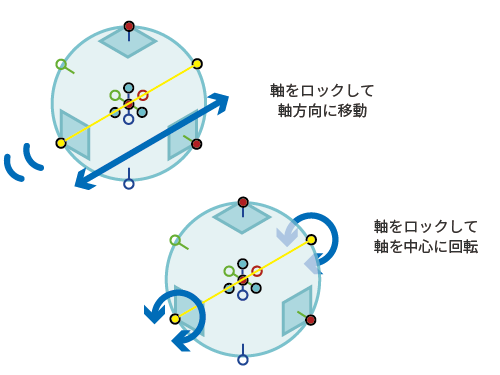

TriBall による高効率配置

移動・回転・ミラー・複写・パターン配置を一つの操作系で実現する TriBall （トライボール）により、目的点・座標・角度指定でラフから精密配置へスムーズに切り替えられます。

レイアウトの比較や変更時でも、後から自由に再配置でき、検討から確定までの設計サイクルを大幅に短縮できます。

構想設計から詳細設計まで一貫管理

パーツとアセンブリを同一ファイル拡張子で扱えるため、構想設計から詳細設計までをシームレスに進められます。

ボタンひとつでアセンブリの作成や分解も可能です。ファイル管理と編集の手間を大幅に削減できます。

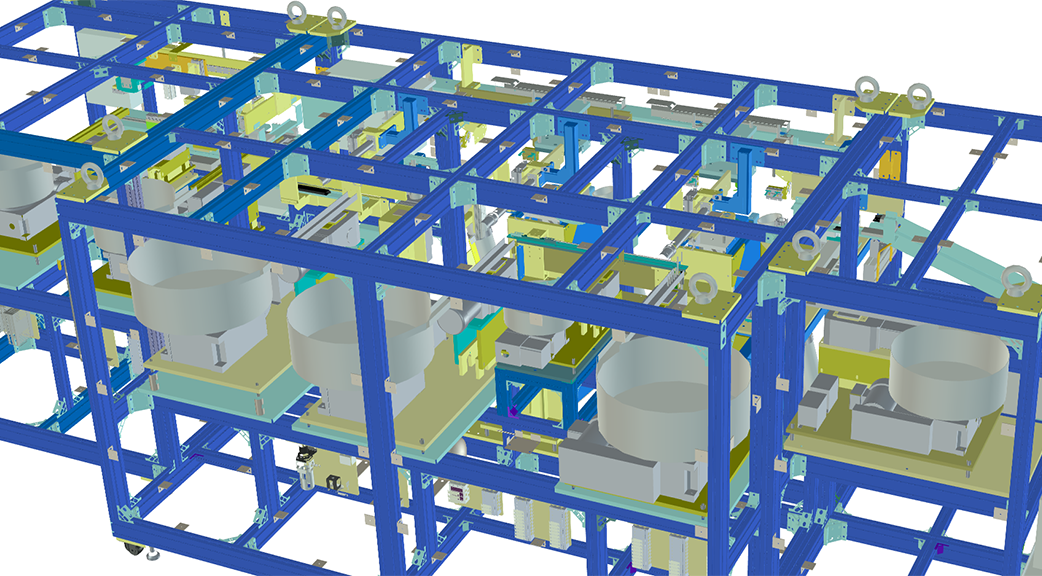

大規模アセンブリ＆PMI／BOM対応

数万点規模のアセンブリでも軽快に操作でき、構成全体を俯瞰しつつ設計を進められます。

3D注記（PMI）やBOM生成、図面化までを一貫して整備でき、部門横断での情報共有や合意形成もスムーズになります。

データ互換性＆編集自在

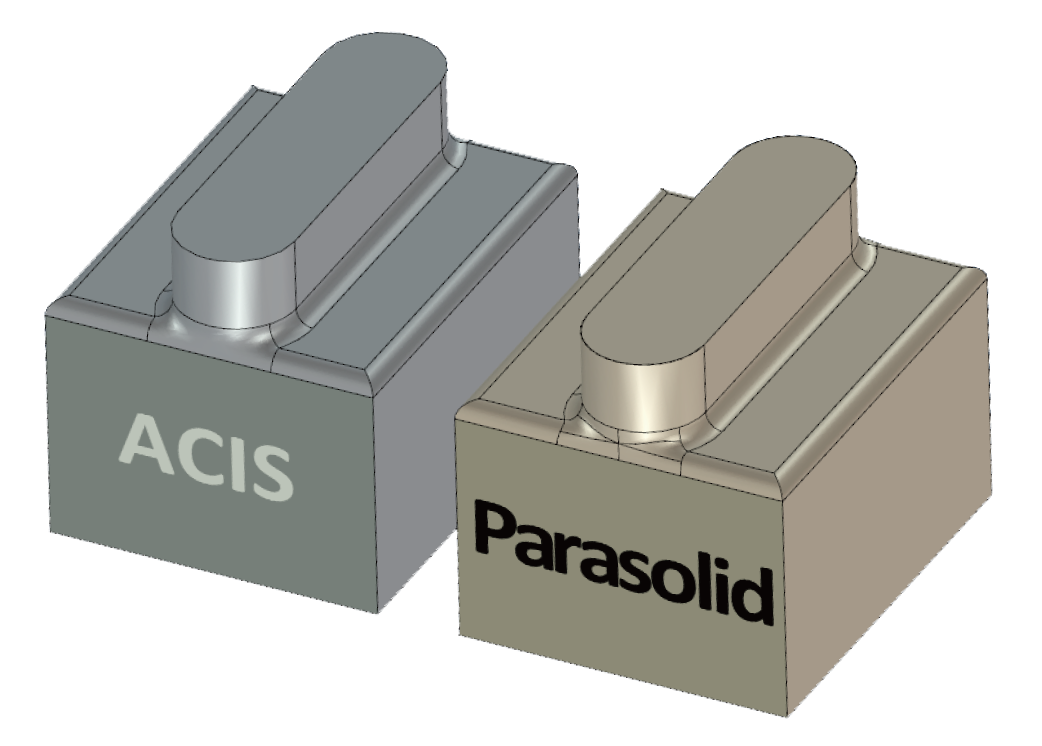

ACIS／Parasolidのデュアルカーネル搭載により、中間ファイル（STEP／IGES／X_T等）の変換エラーを低減できます。トランスレーターを使用すれば、他社CADのデータの読み込みや書き出しも可能です。（書き出しはCATIAのみ）

ヒストリ／ノンヒストリのモデリングに対応し、形状変換エラーを抑制しつつ、流用・改造設計を効率化できます。

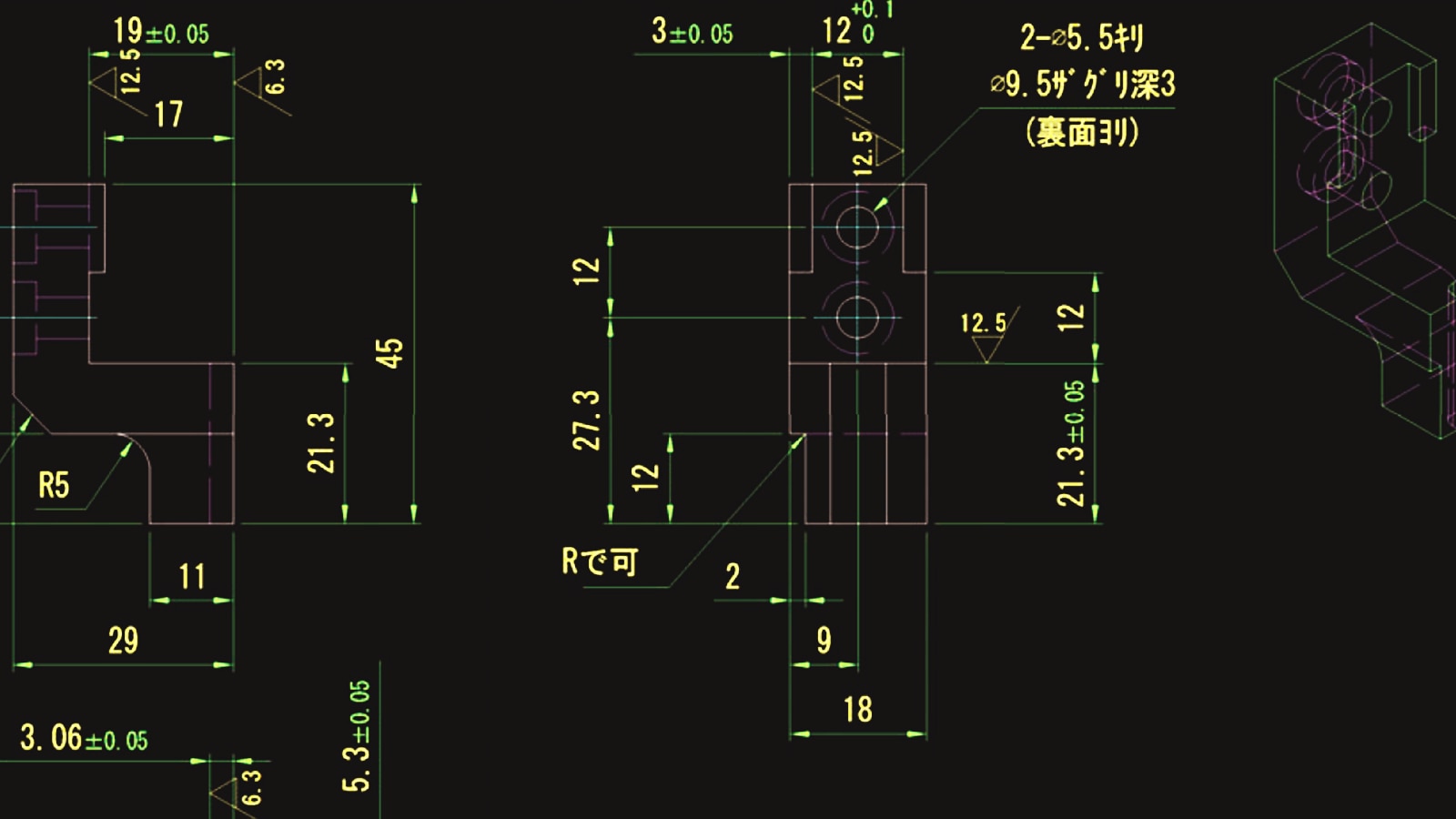

DWG互換2D CAD搭載

3D設計と並行で、DWG／DXF形式の2D図面をそのまま読み込み・編集できます。

2D図面の資産を活かしつつ、3D移行を段階的に進められるため、現場の移行リスクや教育負荷も抑えられます。

高速習得＆操作性の高さ

直感的な操作でモデリングできるので、習得がとても簡単です。

構想設計段階からの利用にも適しており、装置・治具設計における設計スピードアップと工数削減を実現します。

設計を支えるIRONCADラインナップ

IRONCAD
（3D＆2D設計）
INOVATE
（3D設計）
IRONCAD DRAFT
（2D設計）
IRONCAD COMPOSE
（無償ビューワー）
拡張ソリューション

統合設計が1環境で完結

構想段階から図面化まで、3Dと2Dが同一環境で操作できます。部門間の情報断絶を減らし、設計サイクルを短縮します。

直感操作で設計を加速

カタログ形状の配置やTriBallによる自由な移動・回転で、従来のスケッチ‐拘束ワークフローを脱却し、試行錯誤を高速化します。

大規模構成もスムーズに管理

数万点規模のアセンブリやBOM・PMIによる製造情報を一貫して扱えます。設計から製造までの流れを整え、生産準備を効率化します。

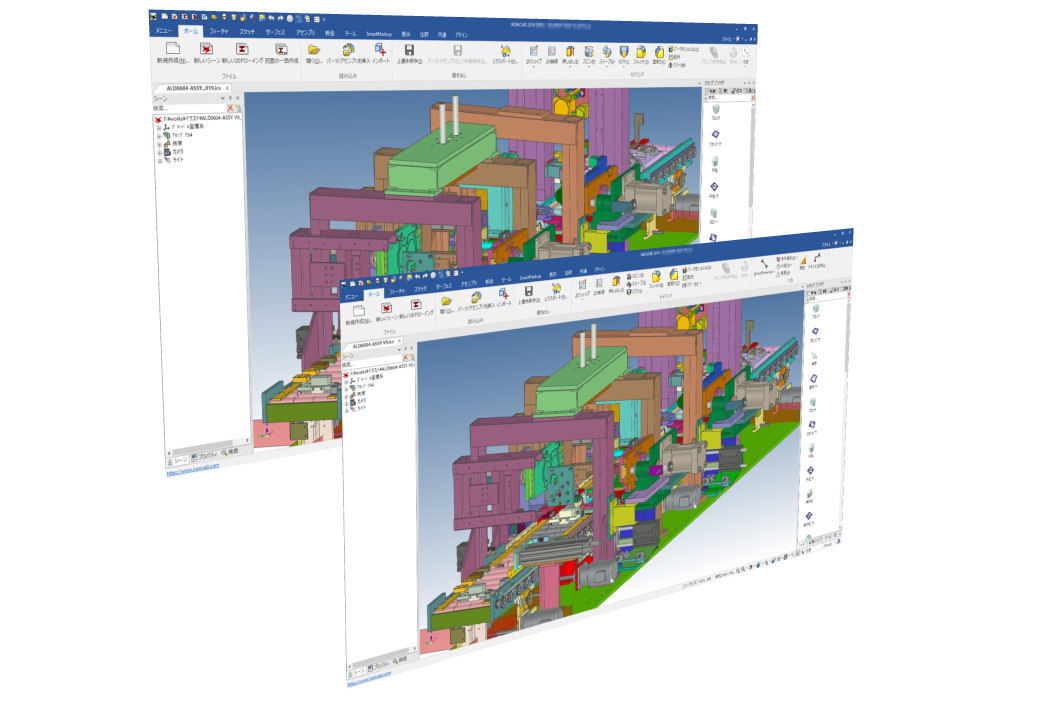

ライトに始める3Dデザイン

3Dモデリングを低コストで導入したいチームに適したソリューションです。構想検討やレビュー用途に素早く対応できます。

操作習得もスムーズ

スケッチを極力使わず形状を作れるため、初心者でも学習コストを抑えて3D設計に移行できます。設計体制を早期に立ち上げられます。

レビュー・共有に強み

モデルの可視化から関係者レビューまでを1環境で済ませられ、意思決定と合意形成のスピードが向上します。

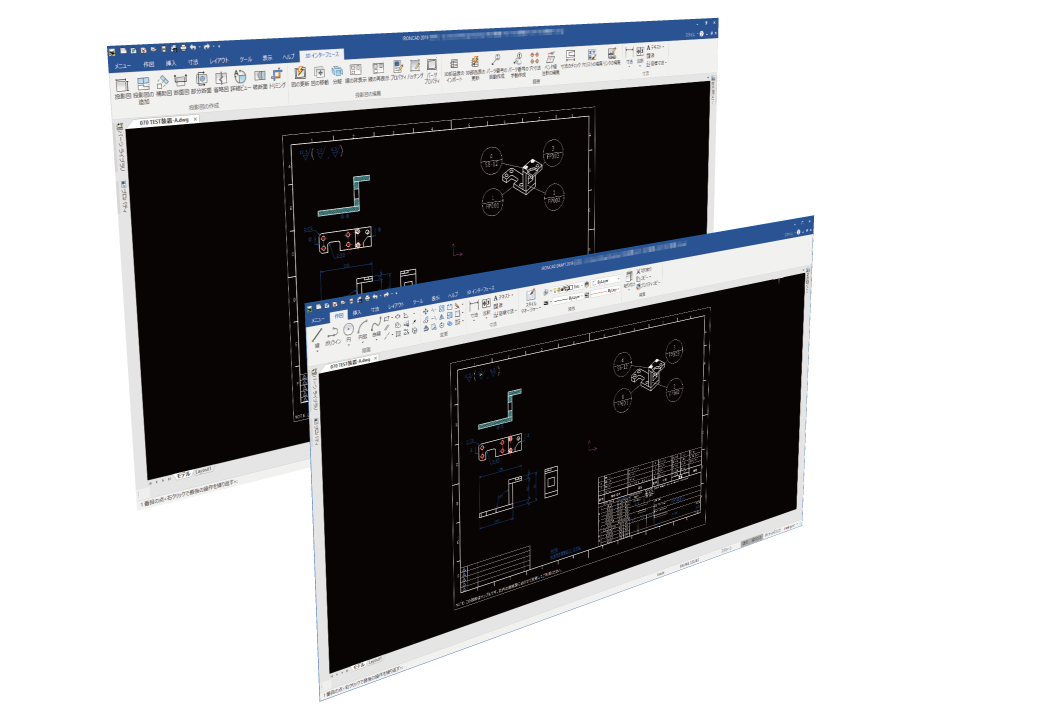

AutoCAD互換で既存資産を活用

DWG／DXF形式に対応し、既存2D図面をそのまま活用しながら新たな図面作成も可能です。コスト効率の高い移行ができます。

図面作成に必要な機能を網羅

寸法、公差、注記、穴表、図枠編集など機械設計に必要な要素を備えており、製図業務を一気に整備できます。

3Dとの連携で段階的導入

IRONCAD DRAFTは2D CADでありながら3Dデータ（STEP／IGES／X_T等）も読み込めるため、既存の2D運用を続けつつ3D活用へ段階的に移行できます。

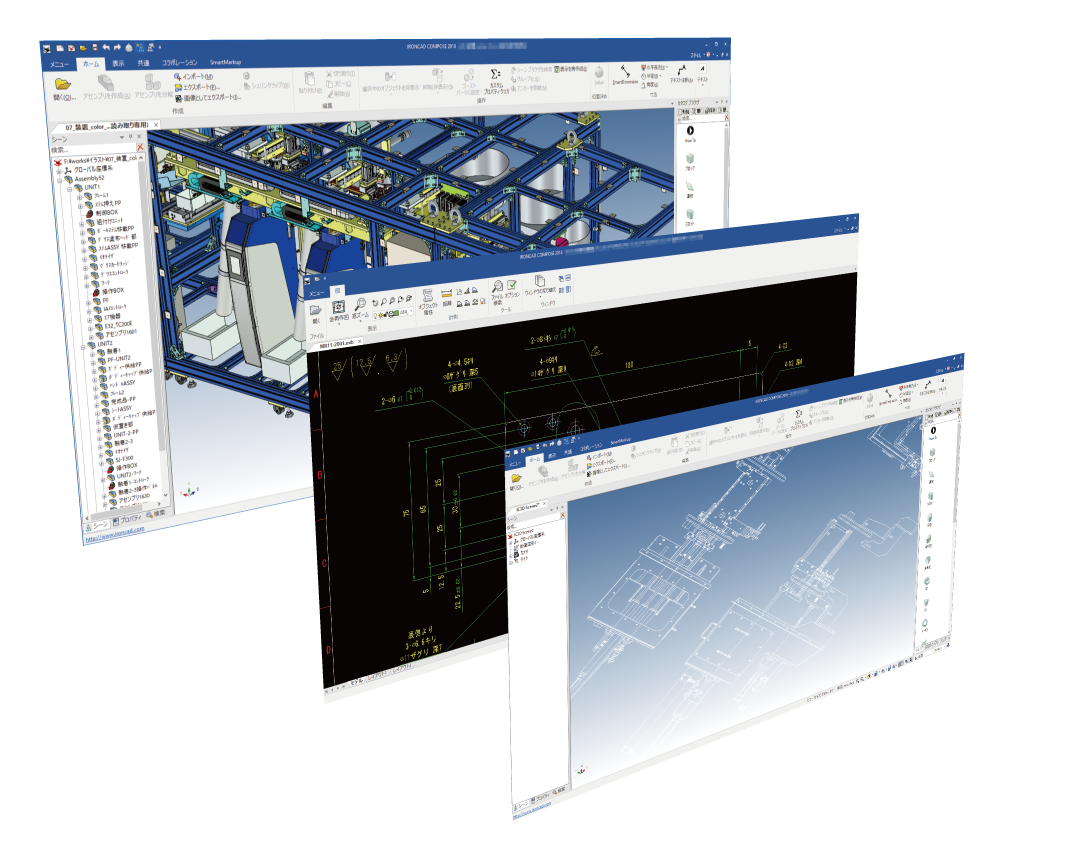

設計外ユーザーへの共有強化

設計部門以外の関係者へ3D／2Dモデルを安全に共有できます。レビューや検討を促進し、部門横断の意思決定を支援します。

ビューアとしての高操作性

表示・回転・断面・アニメーションなどが可能で、完成イメージを直感的に把握できます。視覚的な理解を促しコミュニケーションを円滑にします。

コストゼロで設計データを活用

無償版でありながら設計成果物を有効活用可能です。導入コストを抑えつつ、DXの第一歩として社内展開しやすい環境を提供します。

IRONCAD Mechanical（機械設計アドイン）

標準部品、ねじ、軸、歯車、ばねなどをワンクリックで配置できます。自動穴あけや部品表生成にも対応し、装置設計のスピードと正確性を高めます。

MPIC for IRONCAD（構造解析ツール）

IRONCAD上で直接応力や変形解析を実行できます。モデルの変更に即座に対応し、設計段階での構造検証を効率化。CAEを身近に活用できます。

icROBOSim（ロボットシミュレーションアドイン）

ロボットや周辺機器、装置内アクチュエータなどの動作検証をIRONCAD上で行えます。動画編集ソフトのように直感的に操作でき、自動化設備のレイアウト検討に役立ちます。

KeyShot for IRONCAD（レンダリング）

リアルな質感・照明表現で3Dモデルを美しく可視化します。提案資料や顧客プレゼンの訴求力を高め、設計内容を直感的に共有できます。

トランスレーター（データ変換アドイン）

STEP、IGES、Parasolidなど主要フォーマットの入出力を拡張し、異種CAD間のデータ受け渡しを円滑化します。他社データ編集にも対応します。

icAPI（AS限定アドイン）

Excelと連携し、BOM集計とプロパティ編集をすばやく行える「icBOM」をはじめ、配置したダミーパーツに沿ってパイプ/エルボーを生成できる「ic配管」など、様々なアドインをご用意しております。

動作環境・仕様

項目	推奨環境
OS	Windows 11 Pro
CPU	発売後3年以内のIntel Core i5以上 / AMD Ryzen5以上
メモリ（RAM）	32 GB以上
グラフィックカード（GPU）	発売後3年以内のミッドレンジGPU以上 ※GPUメモリ 4GB以上
ストレージ	50GB以上の空き容量
ディスプレイ解像度	1920×1080 以上

ライセンス形式

IRONCAD のライセンスには、以下の種類があります。最新情報についてはこちらよりご確認ください。

基本ライセンス

ライセンスタイプ	対象製品	概要
スタンドアロンライセンス（NU）	IRONCAD INOVATE IRONCAD DRAFT	特定の1台のPCに登録して使用するタイプ。 PC買替時の移行も可能です。
モバイルライセンス（USBドングル）	IRONCAD INOVATE	USBドングルを挿したPCで使用でき、複数PC／出張などでも利用できます。
ネットワークライセンス（CU／NLM）	IRONCAD INOVATE IRONCAD DRAFT	サーバー上でライセンス管理し、ネットワーク経由で複数台が同時使用可能です。

期間限定スタンドアロンライセンス（TERM）

ライセンスタイプ	対象製品	概要
期間限定ライセンス（TERM）	IRONCAD（TERMプラン）	コストを抑えた1年契約のスタンドアロン型プラン。導入検討・プロジェクト用途向け。

IRONCADの主な機能（2D／3D別）

3D機能

押出し／回転／スイープ／ロフト	標準的なモデリング手法として、スケッチ → 押出し／回転／スイープ／ロフトによる形状生成が可能です。カタログにない形状の作成も対応しています。
2Dシェイプ・スケッチの3D変換	DWG／DXF等の2D図形を断面として取り込み、3D空間で利用できます。スケッチとして参照したり、モデリングの基盤にできます。
曲線・サーフェス操作	スプライン、交差曲線、投影曲線、UV曲線などを扱え、制御点や接線値指定で精密に設計できます。サーフェス化も可能で、厚み付けやカットも対応。
ブール演算（結合／減算／交差）	複数形状の結合、差し込み、交差処理ができます。演算後も履歴から部分編集可能です。
メカニカル部品ライブラリ	ボルト、タップ、歯車、ばね、ベアリング等の部品をライブラリから直接配置できます。標準部品の再利用が容易です。
メカニズムモード（動作検証）	アセンブリに可動拘束を加え、動作アニメーションや干渉チェックが可能です。モーション解析用途にも使えます。
アニメーション生成	軌道パスや動作時間を指定して動作アニメーションを作成でき、3D構造の動きや変化を表現できます。
3D PMI（製造情報注記）	寸法、公差、表面仕上げ、溶接指示、データムなどの注記を3Dモデルに直接付与できます。 2D環境へ連携も可能です。
幾何拘束・配置拘束	パーツ同士の位置関係や角度を拘束で管理できます。IRONCAD では拘束に頼らなくても直感的に位置決めできるため、必要な箇所だけに拘束を適用する柔軟な設計が可能です。
自動計算・解析	体積、質量、重心、慣性モーメントなどを自動計算できます。カスタムプロパティも設定でき、BOMへ反映できます。
デザインバリエーション	寸法やパラメータ設定で、複数のバリエーション構成を一括管理できます。パラメータ表から反映も自動。
板金設計・展開機能	カタログに板金形状が標準搭載されており、曲げや打ち抜き形状の作成、展開図出力のほか、シェル化／厚み付けで作成したパーツからも板金パーツを作成して展開できます。履歴なし形状でも展開処理可能です。
レンダリング機能	ライト、影、背景などを指定してリアルなビジュアルを生成できます。プレゼン用途や提案資料用のCG作成に利用可能です。

2D機能

DWG／DXF互換の2D作図	単体の2D CADとしても機能し、DWG・DXF フォーマットを読み込み・編集・保存できます。線種、レイヤ、ブロック、寸法スタイル、テキストスタイル、図枠属性などを扱えます。
公差・記号・注記機能	機械製図に必要な記号（公差、幾何公差、溶接、表面仕上げなど）および注記機能を備えています。テンプレートや図枠設定を活用することで、図面作成・整理の効率化に役立ちます。
自動寸法／穴表	複数の穴加工があるベースプレート等で、自動寸法記入や穴表作成が可能です。手動で作図する負荷を削減できます。
部品表および風船	部品とアセンブリとの紐付けで、図面上に風船を振り、部品表を自動生成できます。 Excel形式での出力も対応。
3D→2D連携	3Dモデルから投影図を自動生成し、2D図面に反映できます。 3Dの変更が自動で連動する仕組みがあります（ただし逆方向は非対応）。

よくある質問

既存CADや2D運用と併用できますか？データ互換はどうですか。

はい、併用できます。IRONCADはParasolidとACISのデュアルカーネルを備え、STEP/IGESなど標準形式の入出力に広く対応します。異種CAD由来の形状でも取り込みやすく、レイアウト検討やダイレクト編集に活かせます。既存の2D図面資産と併走しながら段階的に3D化を進められます。

レイアウト検討や配置替えを高速に回す方法はありますか。

TriBallを使うと、距離・目的点・座標・角度指定で移動／コピー／回転／ミラーを一手で行えます。まずラフに置いてから後で精密に再配置でき、構想～詳細の往復が軽くなります。治具の当たり出しや改造検討の試行回数を増やしつつリードタイムを短縮しやすいです。

大規模アセンブリや重いデータの運用は現実的ですか。

はい。外部保存（外部リンク）でメモリ使用量を抑えられ、描画は独立GPUを推奨しています。運用ポリシーとして、大容量サブアセンブリの外部化や推奨GPUの採用で安定性と応答性を確保できます。

図面やBOM、注記など製造ドキュメントはどう整備できますか。

3Dから2D図面を生成し、PMIやBOM作成もワンフローで整えられます。構想段階の合意形成から出図までの「情報のつながり」を保ちやすく、後工程との共有もスムーズになります。

CAEやレンダリング、PDMなどの拡張はありますか。

はい、あります。CAE（例：MPIC）、レンダリング（例：KeyShot）、PDM/データ管理系などのアドインや連携で用途を段階的に広げられます。提案・見積用の可視化から設計検証、データガバナンスまで、DX観点の拡張性を確保できます。

サポート期限が切れても IRONCAD を使用できますか。

はい、使用できます。永久ライセンスをご利用の場合は、ご購入いただいたバージョンの IRONCAD を無期限でご使用いただけます。

他の 3D CAD で作成されたモデルを読み込むことはできますか。

はい、可能です。IRONCAD は Parasolid（.x_t）や ACIS（.sat）をはじめ、IGES（.igs）や STEP（.stp）など、幅広い 3D CAD データ形式に対応しています。
さらに、別途ライセンスのトランスレーターを利用することで、CATIA V5、Pro/ENGINEER、SolidWorks、Inventor、Unigraphics NXなどのデータも読み込みが可能です。CATIA V5 については書き出しにも対応しています。
