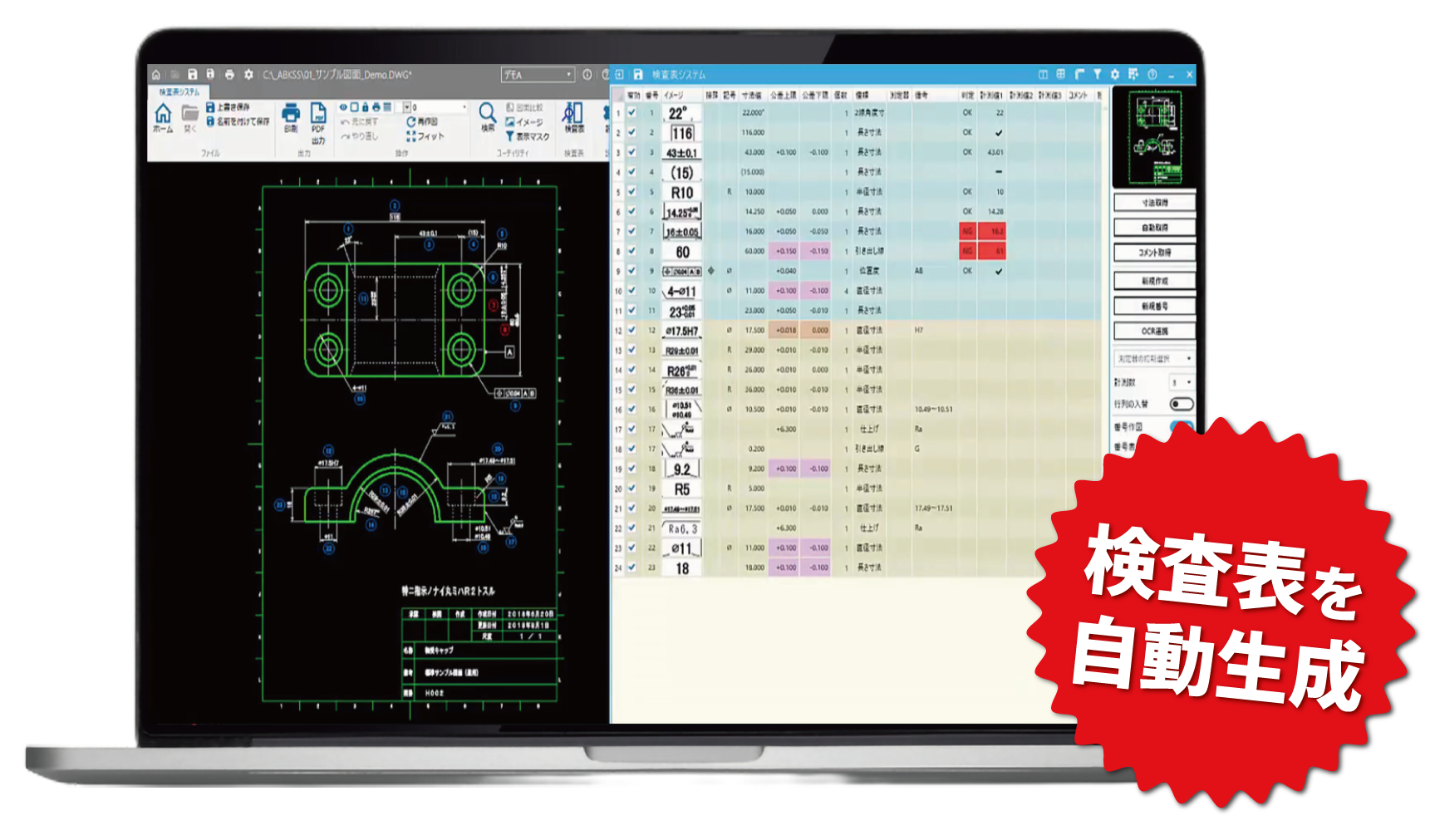

• 図面データから寸法情報をAI自動抽出し、検査表を最短1分で生成！

「転記ミスゼロ」「大幅な時短」を
　実現する革新的ツール！

DXF/DWG図面データから寸法線や公差を自動で読み込み、入力した計測値と図面内の公差許容値をもとに可否判定を行います。多くの人手を要していた検査過程の作業効率を大幅に向上させることができます。

 ◎ 検査課程を効率化したい
 ◎ 検査表（チェックシート）の作成に時間がかかっている
 ◎ 寸法値の転記ミスなど人為的なミスを防ぎたい

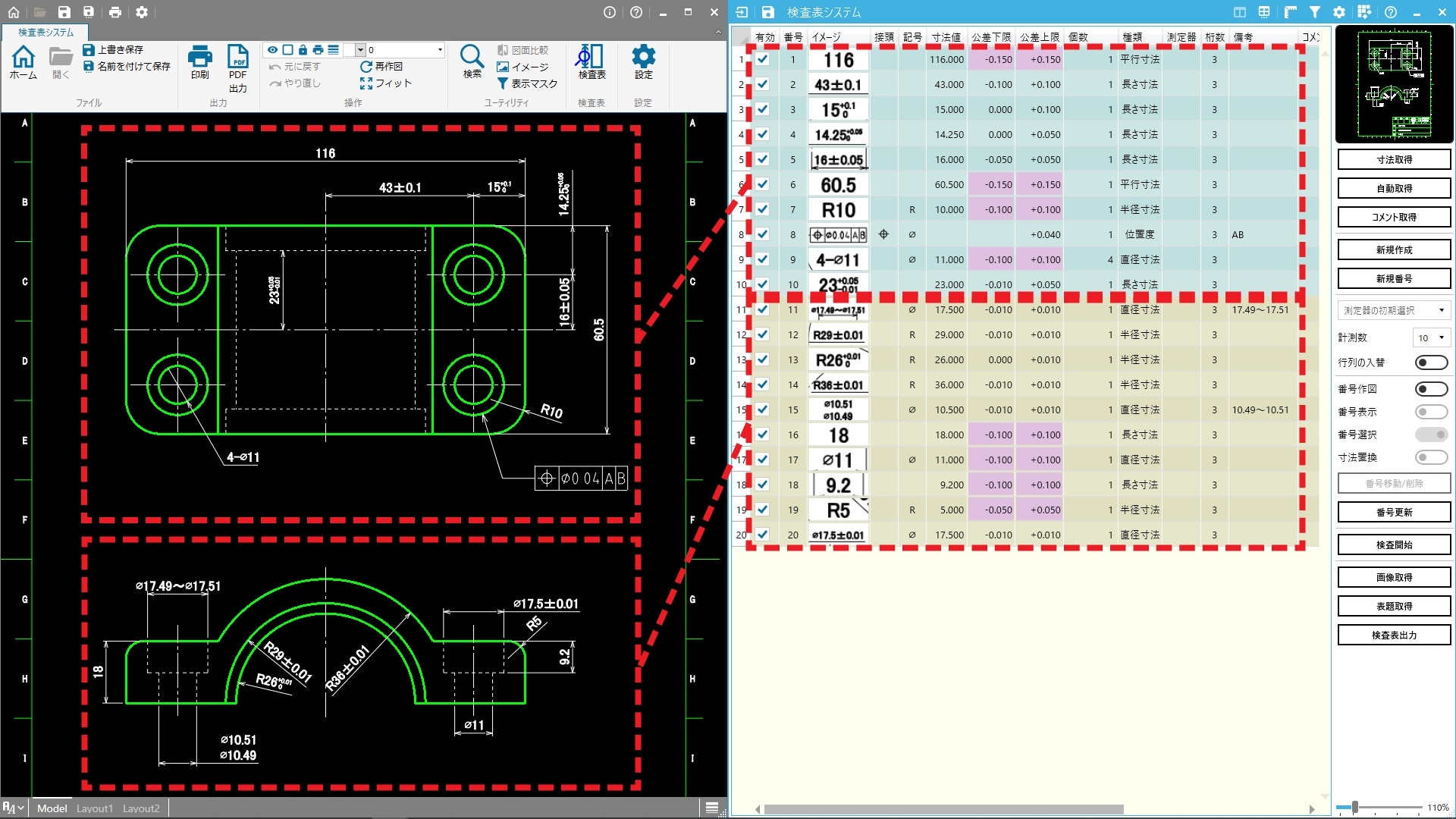

図面ファイル（DXF、DWG、PDF）を読み込んで寸法線全体を囲むだけで、図面内の数値・公差・記号・注記などを自動的に読み取り、検査寸法一覧表を瞬時に生成します。

もし図面上に公差が記載されていない場合も、あらかじめ設定したJIS規格や社内規格の普通公差を自動で割り当て可能です。

フォント情報を持たないラスター画像やスキャンPDFでも寸法値を安心して読み取れます。AIによる画像認識機能を搭載したAI×OCR版では、寸法形状を解析し“疑似寸法”として自動抽出が可能です。

スキャンした紙図面（BMP、JPEG、TIFF等）を読み込み、ソフト上で寸法や公差を確認しながら編集・入力して検査表を作成できます。

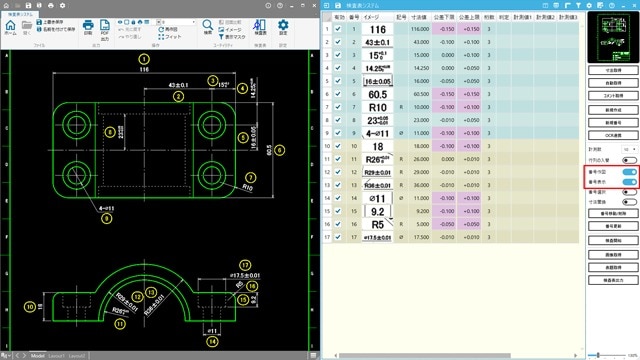

検査表と図面を照らし合わせやすいよう、図面上の各寸法箇所に対応する検査番号（バルーン）を自動で配置できます。

寸法抽出と同時にワンタッチで番号付けを行い、寸法値と紐づく番号を図面内の空きスペースに表示します。

寸法値に公差が記載されていない場合でも、JISに基づく普通公差適用を自動で行うことが可能です。

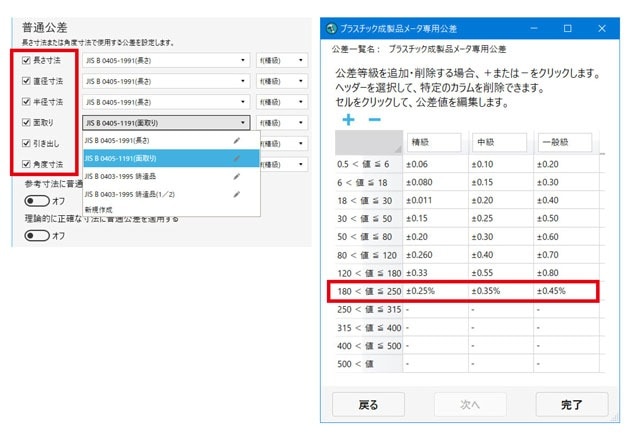

また、規格テーブルの編集にも対応しており、社内で運用している規格に合わせた新しいテーブルを作成できます。設定の際には、「％」を使って割合指定を行うこともできます。

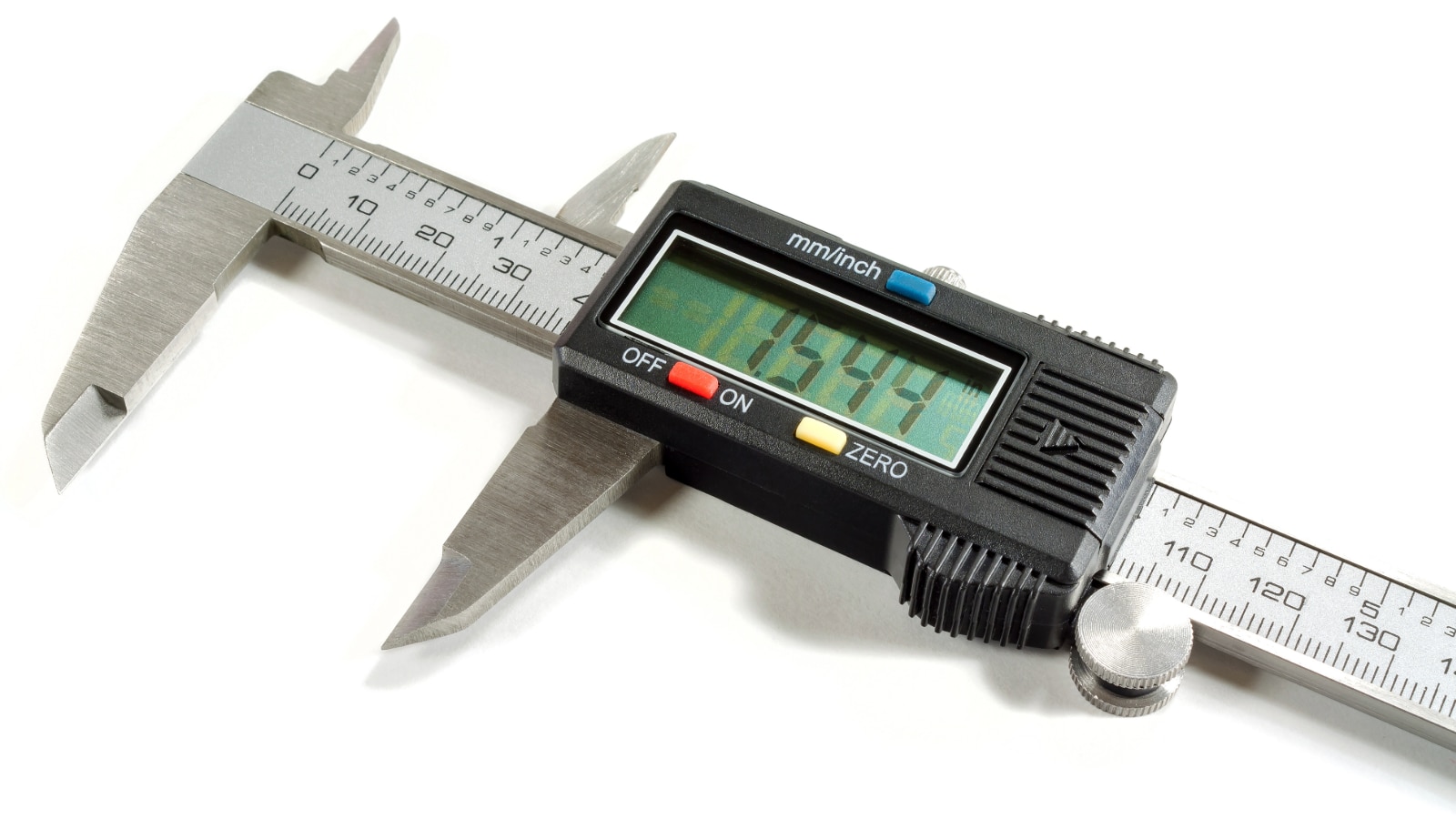

デジタルノギスやマイクロメータといった測定器から計測データを直接システムに取り込めます。USB接続やBluetooth対応の機器で測定すれば、自動的に測定値が検査表に入力されます。

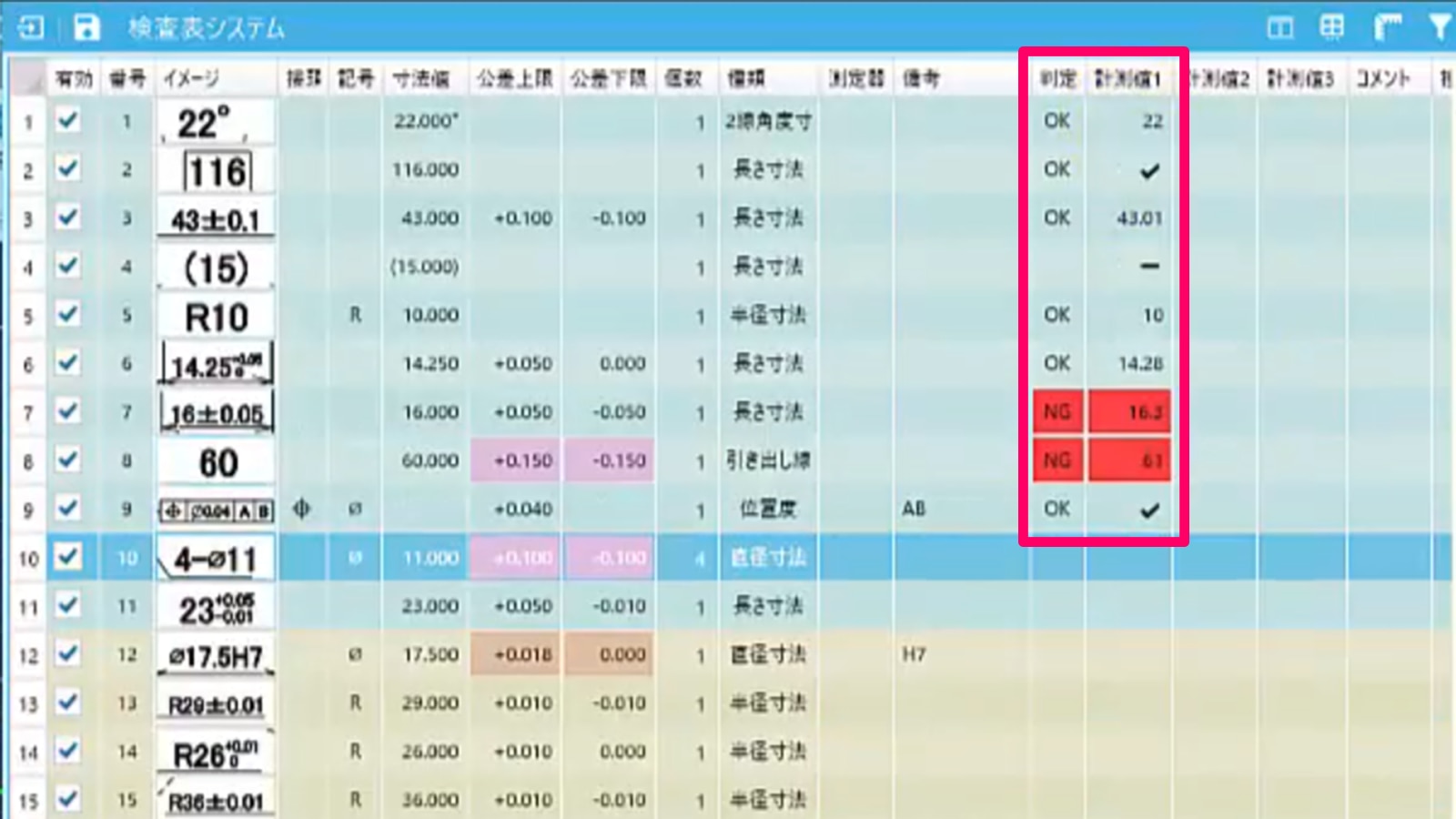

取り込んだ値は、公差範囲内かどうかソフトが即座にOK/NG判定可能です。判定基準も柔軟に設定でき、例えば公差比率による細かな合否条件にも対応します。

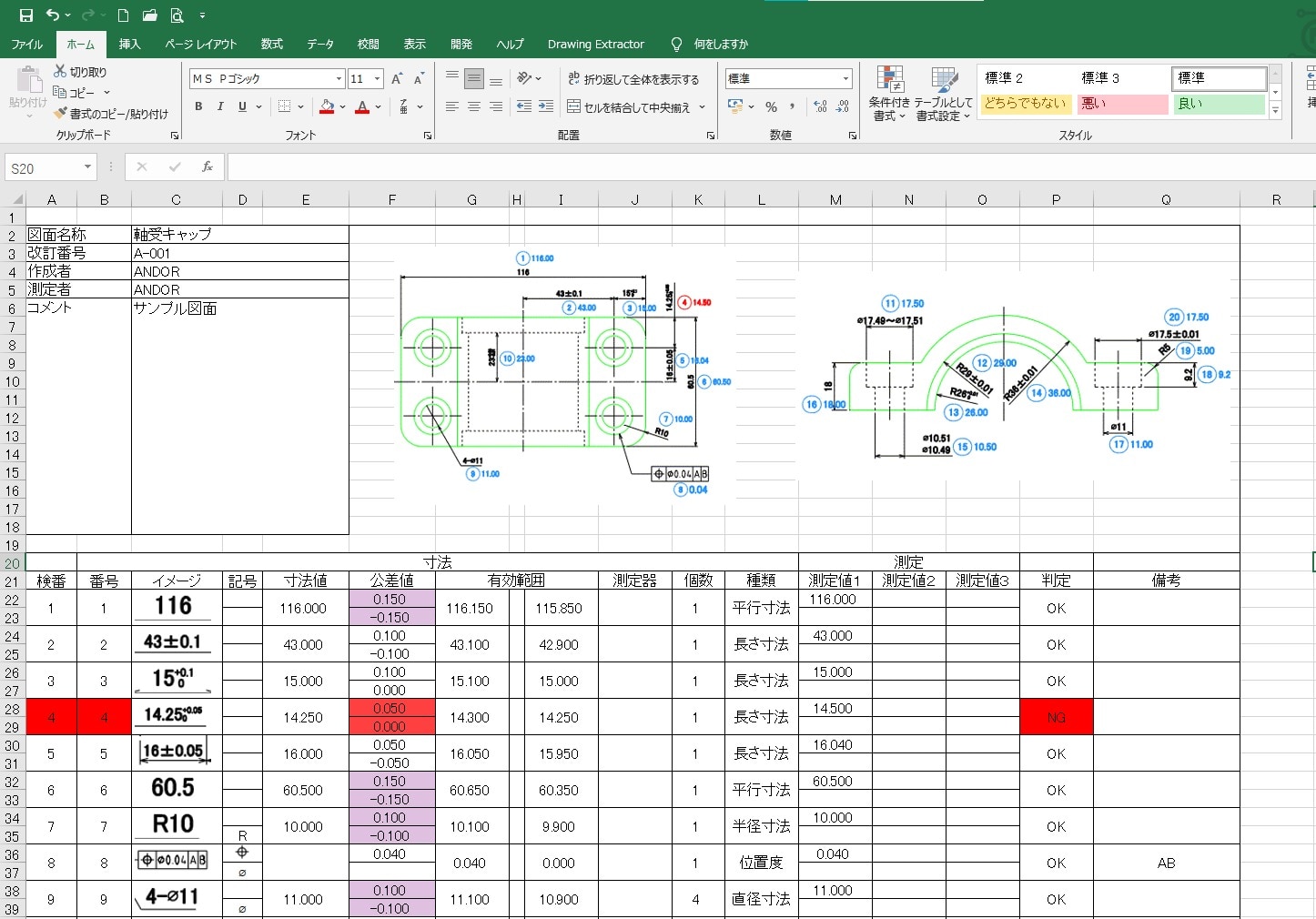

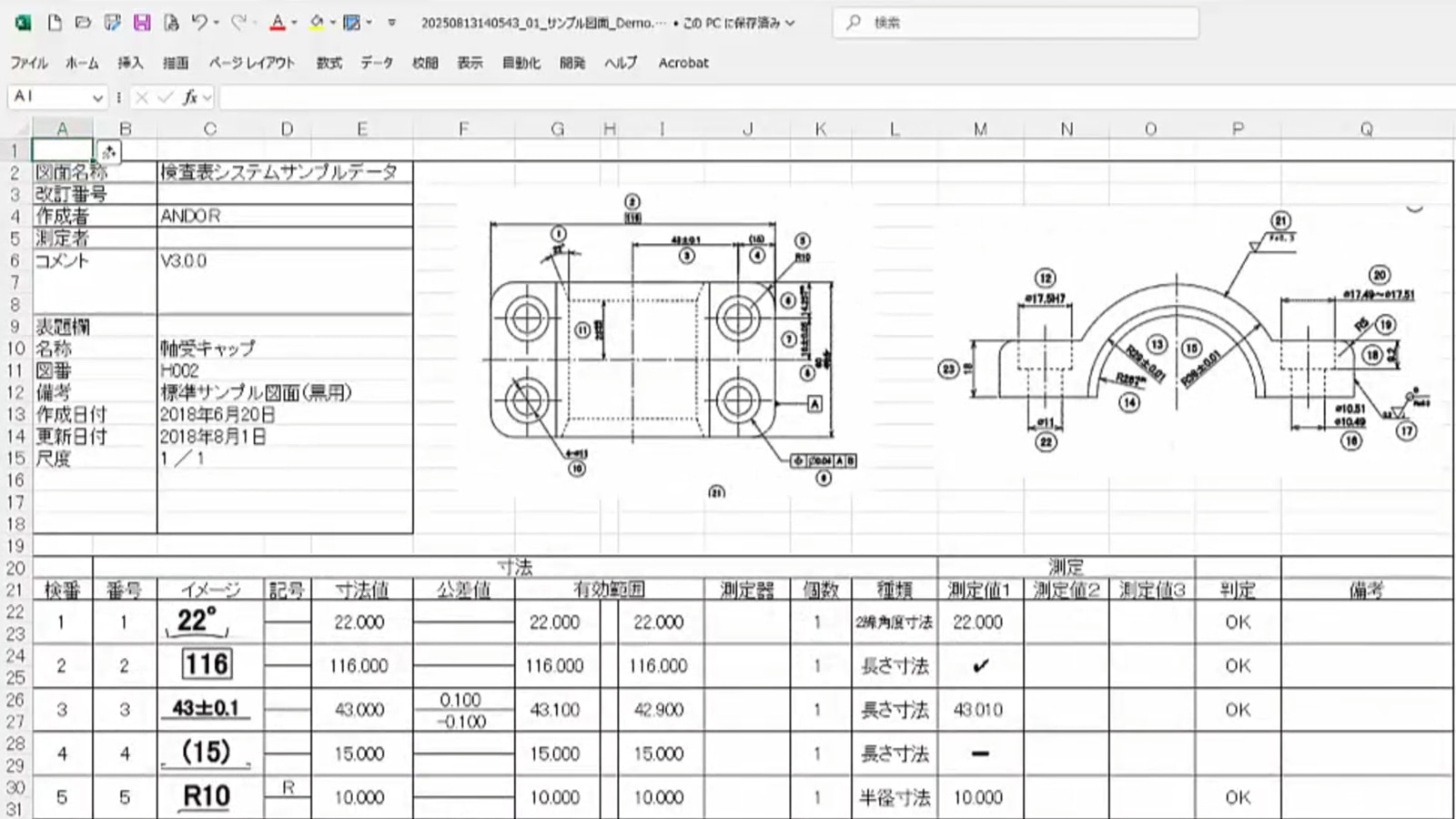

完了した検査寸法一覧・計測結果は、ExcelやWord、CSV形式でワンクリック出力できます。自社指定の帳票レイアウトがある場合も、あらかじめテンプレートを登録しておけば所定のセル位置に自動で値を入力可能です。

現在お使いの検査表フォーマットをそのまま活かせるため、導入後の現場への馴染みもスムーズです。

まずは検査対象の図面ファイルをソフトに読み込みます。

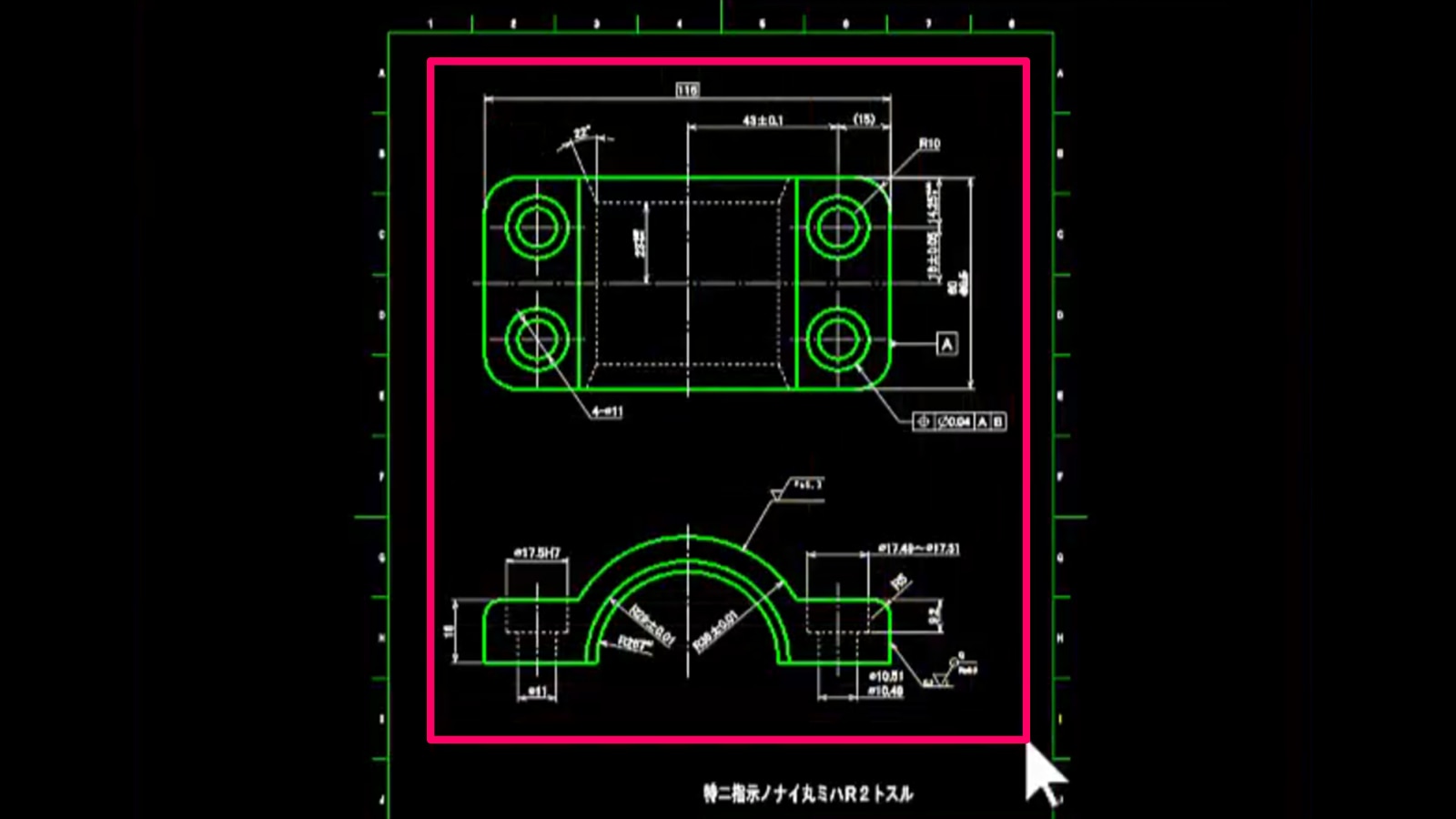

検査する範囲を指定すると、寸法と公差を自動で一覧化します。

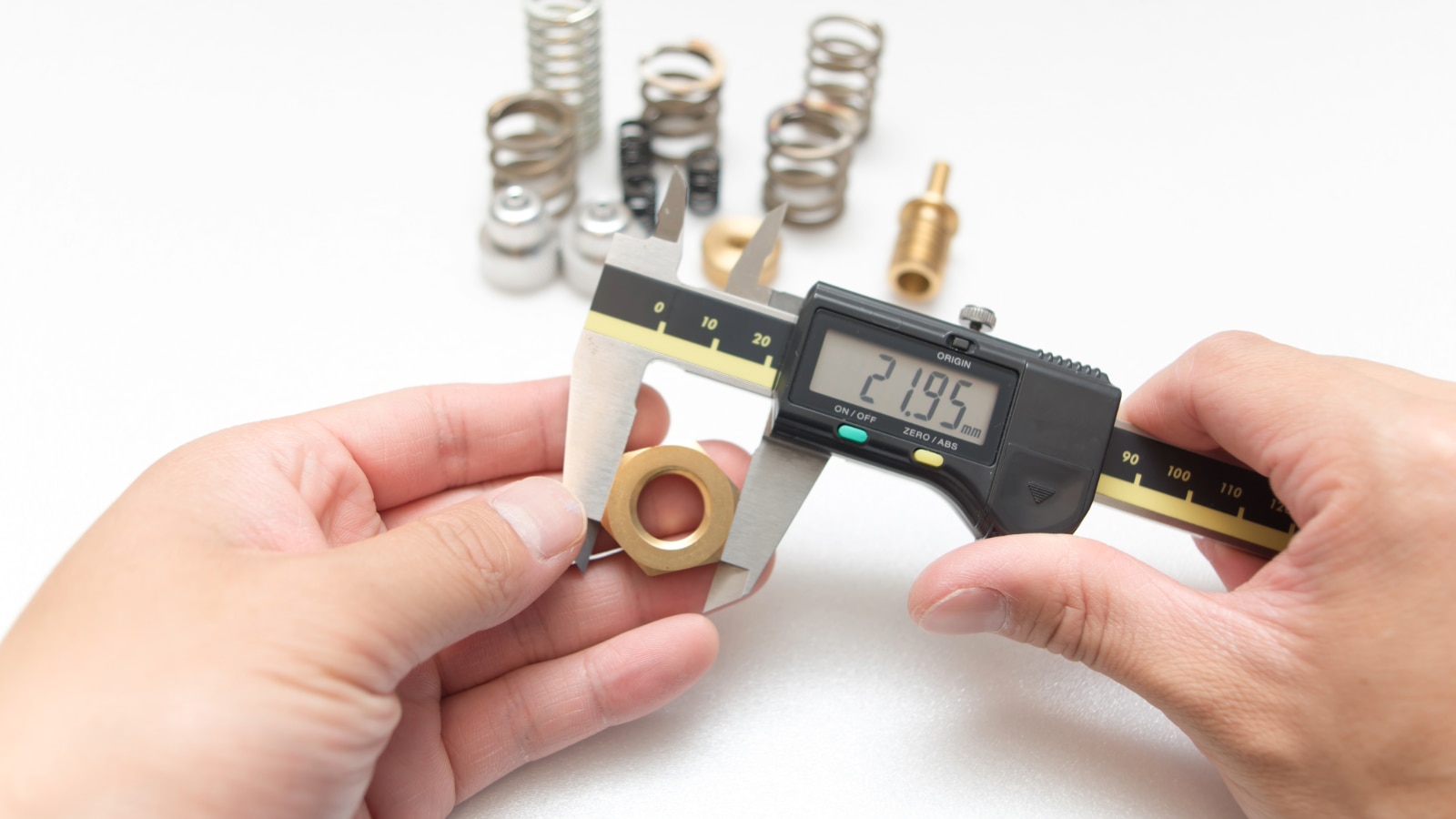

測定器（デジタルノギスなど）から測定値を直接取り込むか、手入力で値を入力します。入力値は即座に公差と比較され、OK/NGが自動表示されます。

ワンクリックで検査結果をExcelなどの帳票に出力できます。自社フォーマットの報告書にそのまま利用でき、社内共有や取引先への提出もスムーズです。

導入形態として「永久ライセンス（一括購入）」と「年間ライセンス（サブスクリプション）」をご用意しています。
また、機能別に複数のエディションがあり、必要な機能に合わせて最適なプランをお選びいただけます。

Excel出力時１枚目のSheetと２枚目のSheetのフォーマットが違う場合にも対応が可能になりました。

取得した寸法に関連付けて図面上に注記を作図することができるようになりました。
