超高速・超軽量、機械設計のための3D CAD
iCAD SX（アイキャド エスエックス）は、機械装置や生産設備の設計に特化した純国産の3次元CADソフトウェアです。
独自のCADカーネル技術により、300万部品を0.2秒で処理する超高速・超軽量な動作を実現し、大規模アセンブリの設計もスムーズに行えます。
メカ、電気、制御、配管・配線、製造、保守など、装置開発に必要な設計情報を一つのCADデータに蓄積・活用でき、部門間の情報共有を円滑にします。
直感的な操作性と柔軟な構成変更機能により、設計初期の構想段階から詳細設計、製造、保守まで、ものづくりプロセス全体を支援します。
独自のCADカーネル技術により、300万部品を0.2秒で処理する超高速・超軽量な動作を実現し、大規模アセンブリの設計もスムーズに行えます。
メカ、電気、制御、配管・配線、製造、保守など、装置開発に必要な設計情報を一つのCADデータに蓄積・活用でき、部門間の情報共有を円滑にします。
直感的な操作性と柔軟な構成変更機能により、設計初期の構想段階から詳細設計、製造、保守まで、ものづくりプロセス全体を支援します。
こんなお悩みを持つ方へおすすめです
＼最短1分で入力完了／
iCAD SXの製品カタログはこちらから
＼ご要望に合わせ提案いたします／
お見積りや機能の質問などお気軽にご相談ください。
超高速・軽量CADエンジン
iCAD SXは独自のCADカーネル技術で300万部品を0.2秒で処理する超高速レスポンスを実現します。

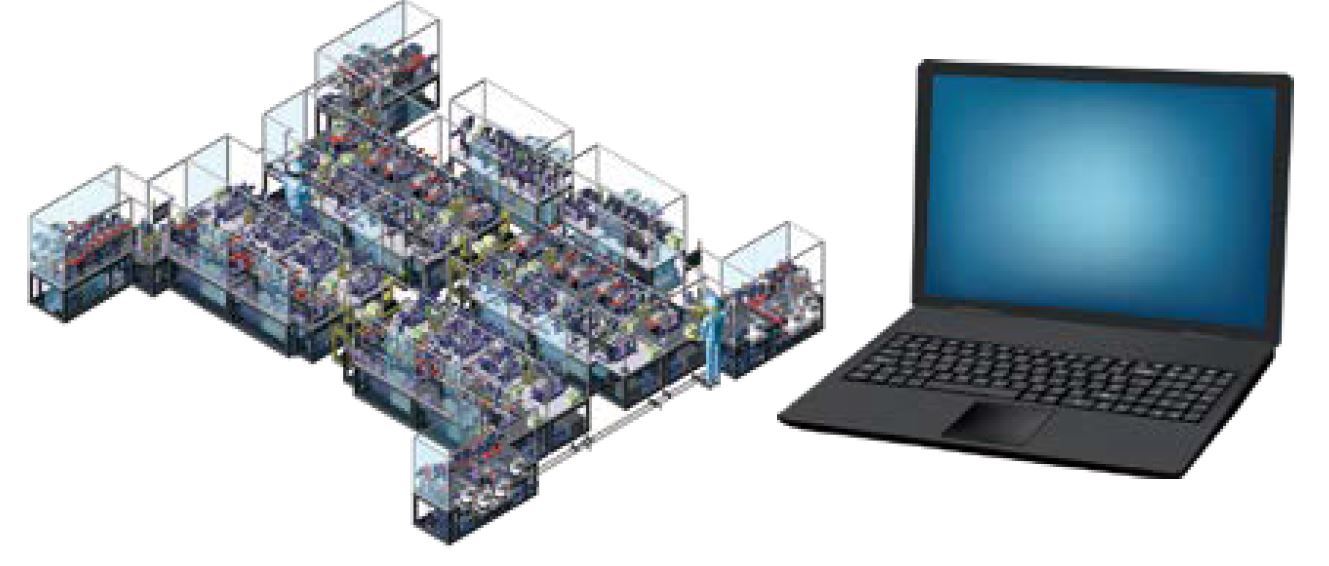

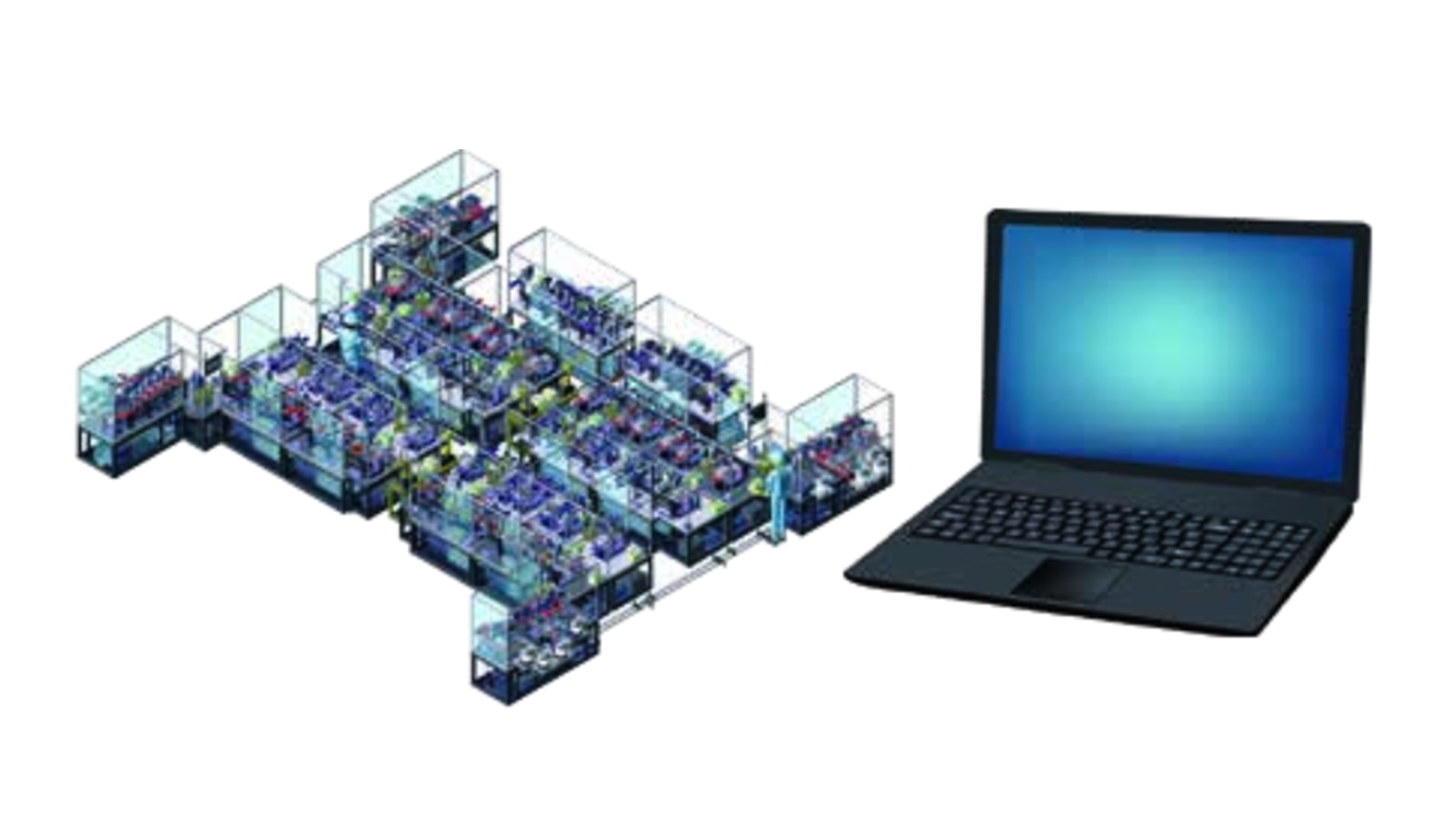

ノートパソコンでも大規模な機械モデルを快適に扱える軽量性を備え、設計者の思考を妨げず、現場やWeb会議での使用も容易です。
ノートパソコンでも大規模な機械モデルを快適に扱える軽量性を備え、設計者の思考を妨げず、現場やWeb会議での使用も容易です。
設計情報の統合管理・活用

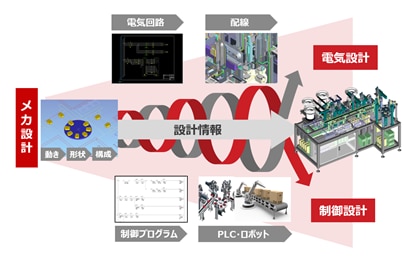

メカ、電気、制御、配管・配線、製造、保守など多分野の設計情報を一元管理し、部門間での円滑な情報共有を実現します。
設計段階で製造情報や組立条件も蓄積でき、転記作業や手戻りを防ぎ、開発の効率化・品質向上に貢献します。
設計段階で製造情報や組立条件も蓄積でき、転記作業や手戻りを防ぎ、開発の効率化・品質向上に貢献します。

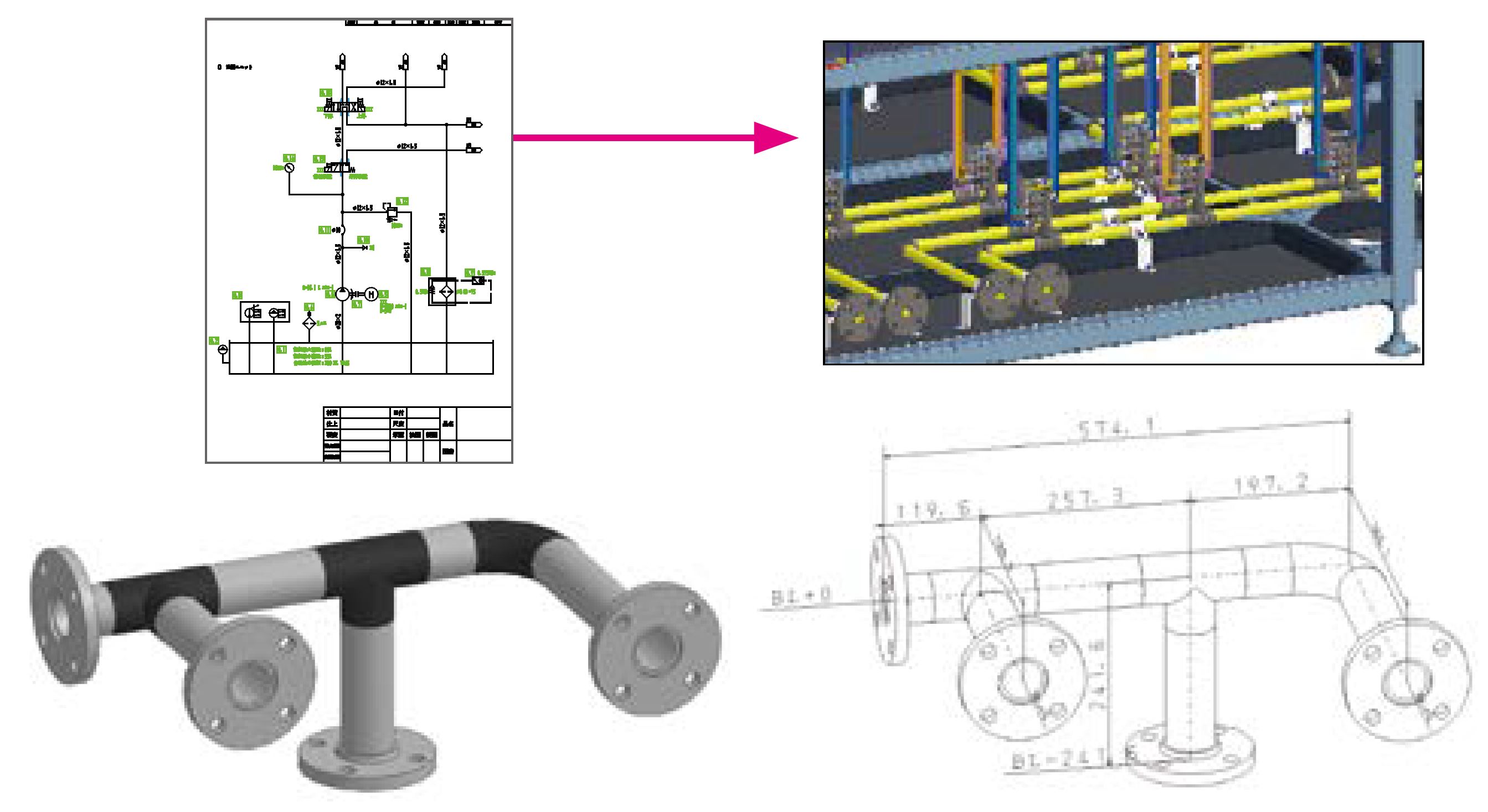

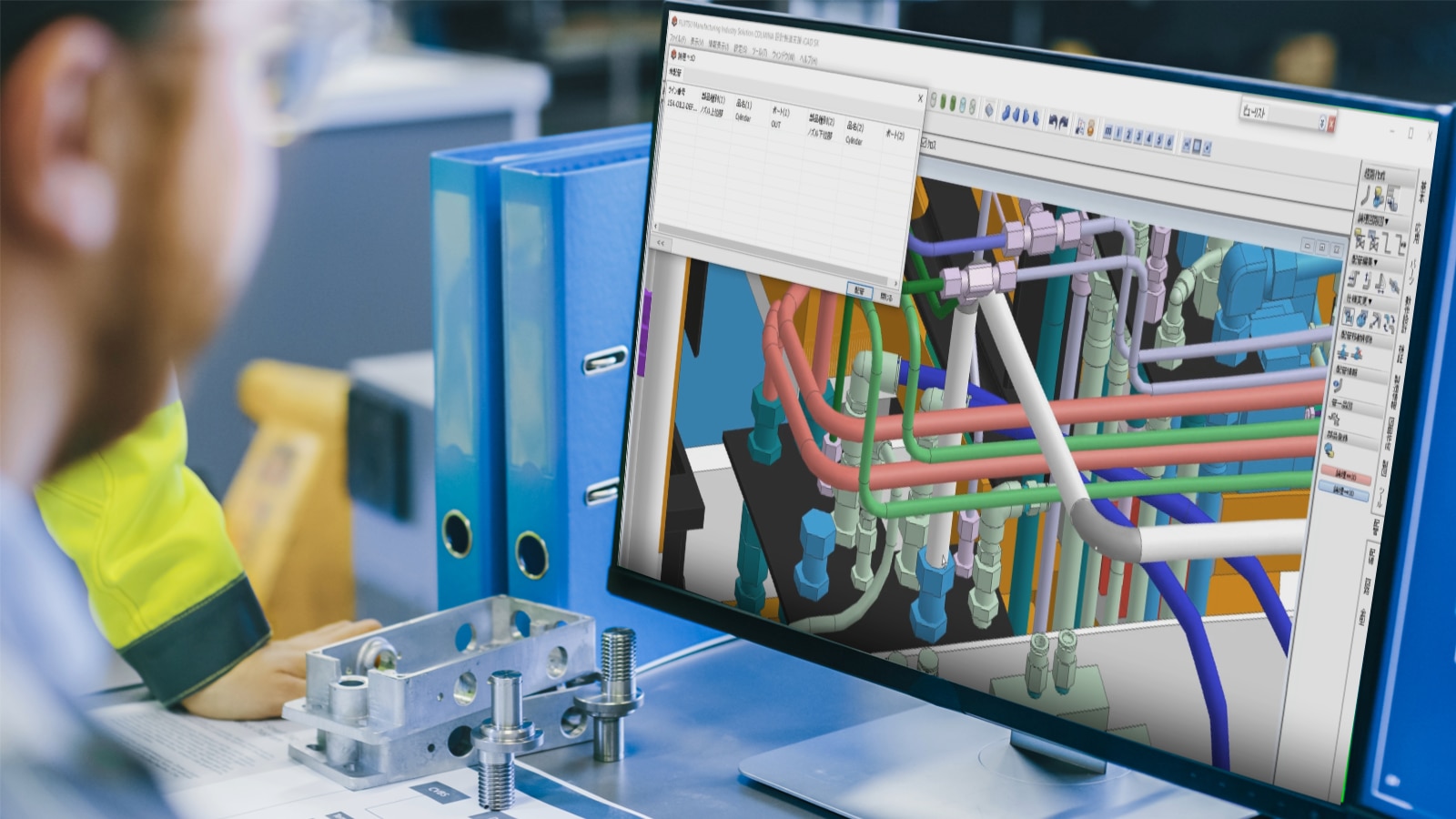

大規模アセンブリ上で論理設計、ルート検討、配線・配管長の自動集計が可能です。簡単操作で正確なルーティングを実現し、配管・配線ミスを防ぎます。
また、部品表作成など設計変更後の管理作業を容易にします。
また、部品表作成など設計変更後の管理作業を容易にします。

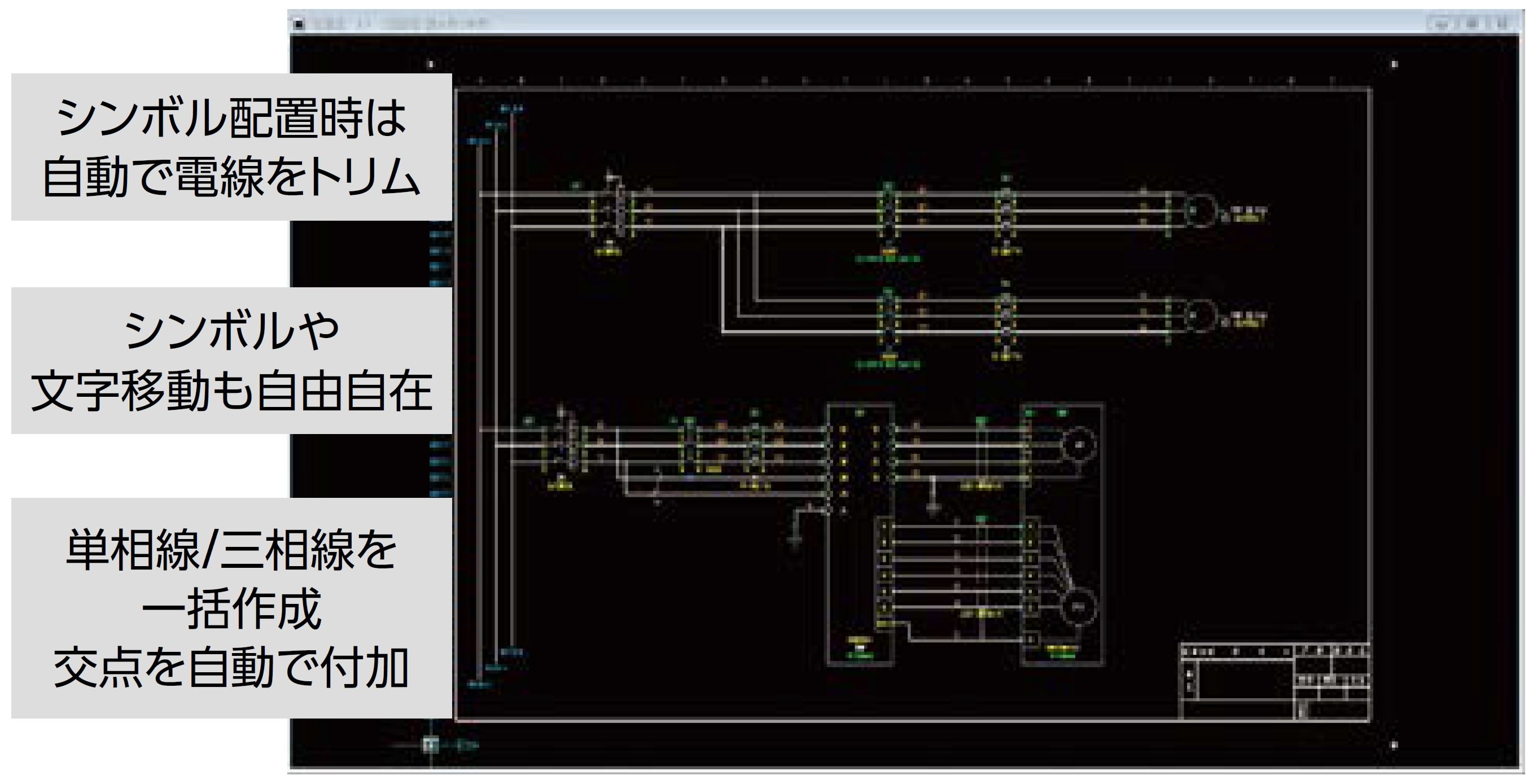

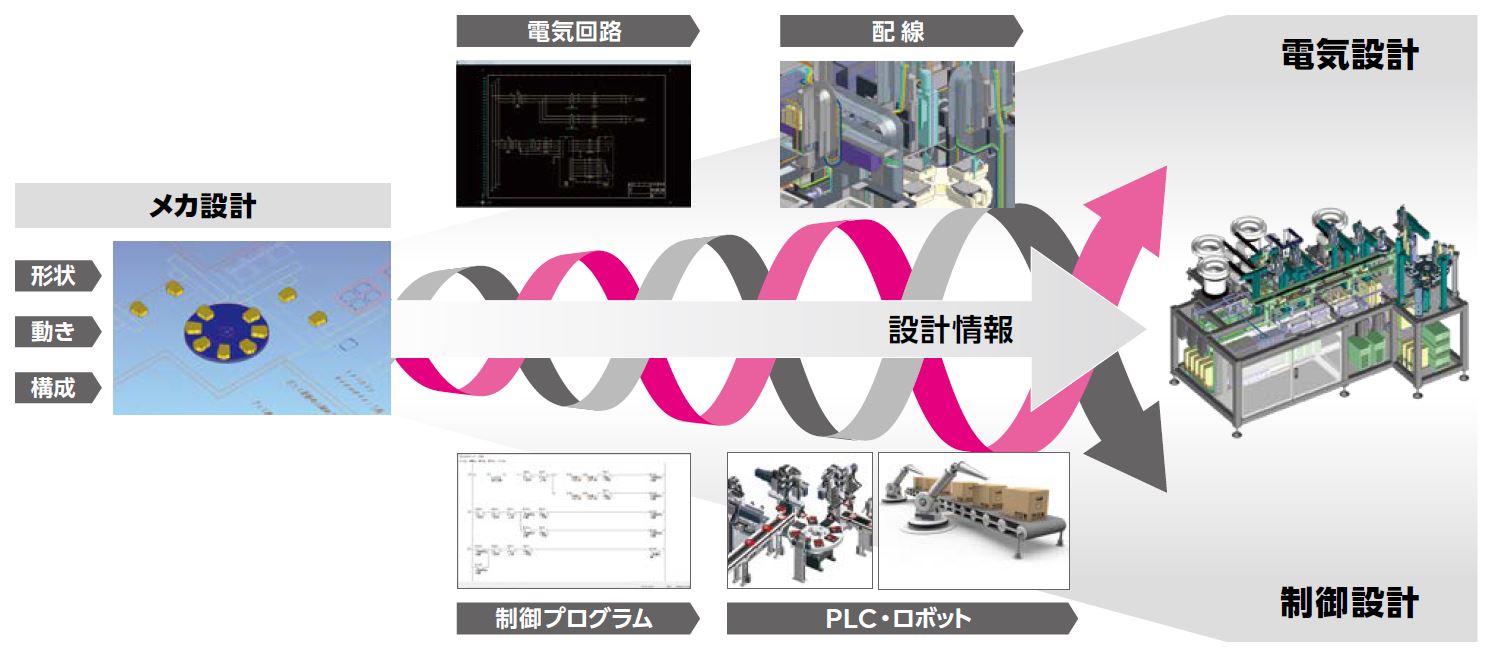

機械と電気の設計を同一のCAD環境で統合管理できます。電気回路図の作成や制御盤のレイアウト、配線ルートの設計も可能で、シンボル配置や電線トリム、帳票自動作成といった専用機能も搭載しています。
メカ・電気の設計情報を連携させることで、情報共有や流用設計もスムーズに行えます。
メカ・電気の設計情報を連携させることで、情報共有や流用設計もスムーズに行えます。
豊富な2D・3D作図・製図機能

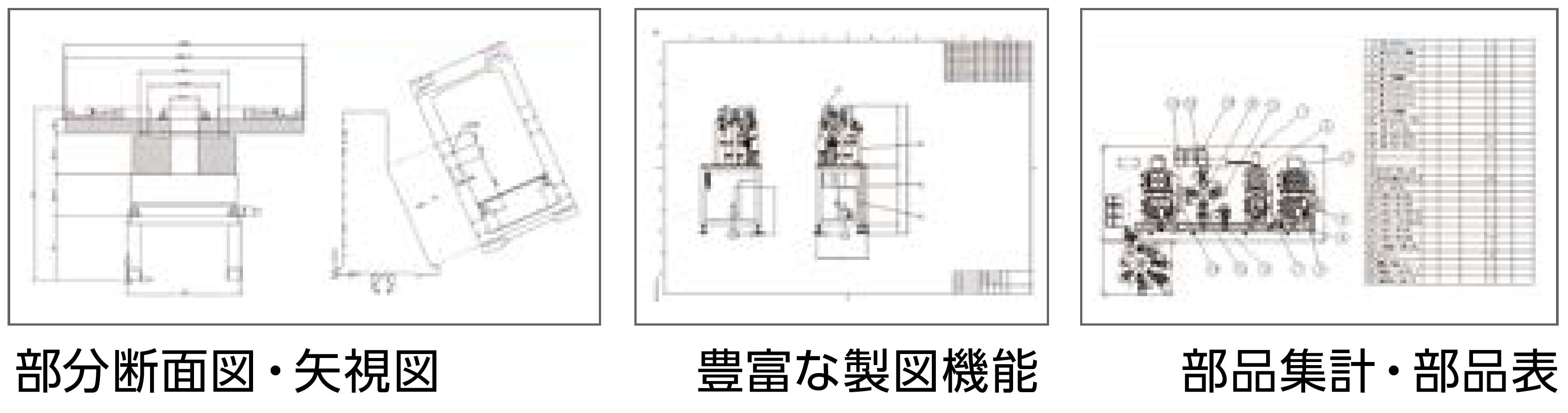

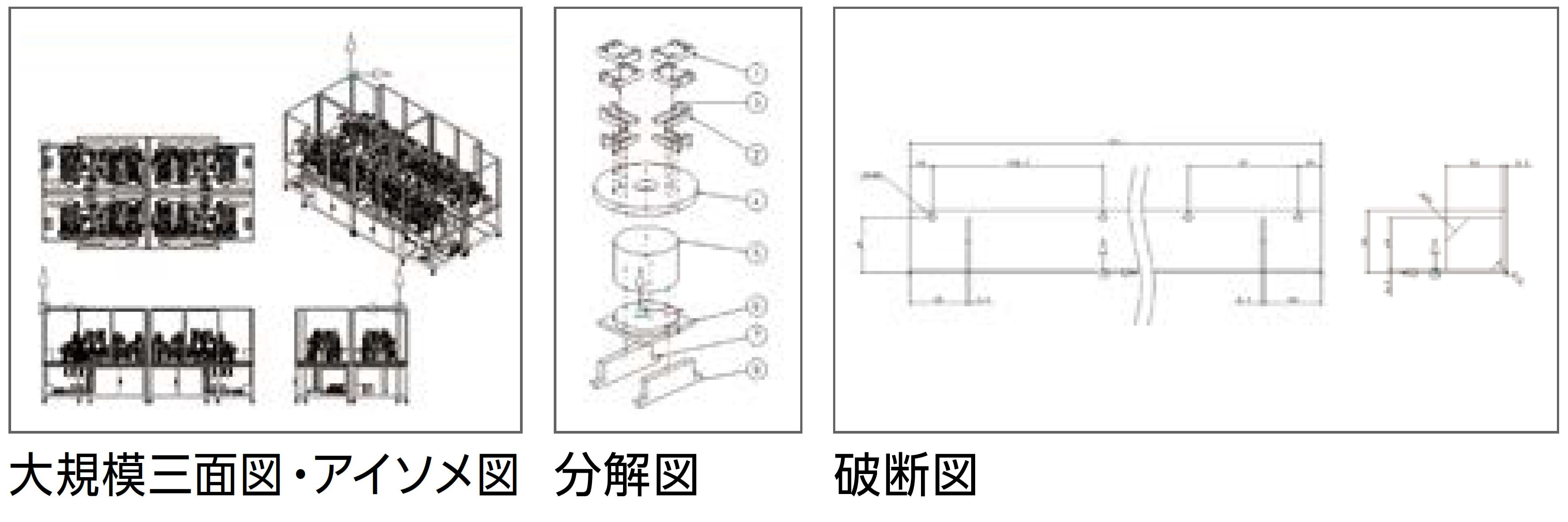

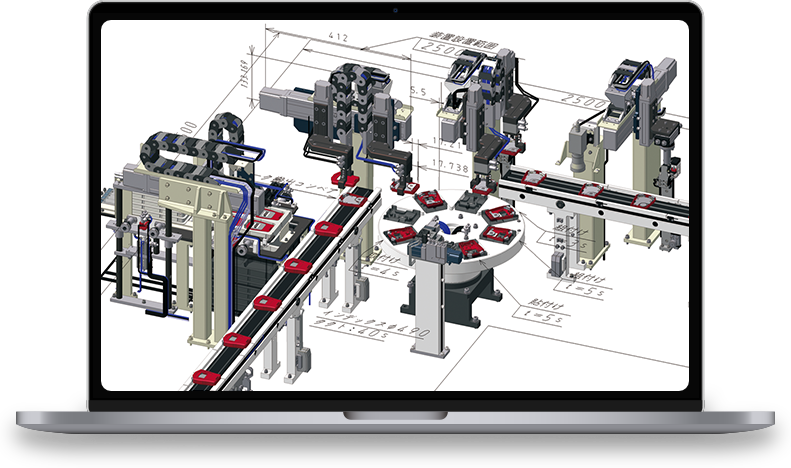

3次元モデルから三面図、断面図、アイソメ図などの作図が可能です。3Dモデル変更後は2D図面が自動で更新され、正確な設計図面も容易に維持できます。
直感的な操作性で構想段階のスケッチから詳細設計まで、効率的に作業を進められます。
直感的な操作性で構想段階のスケッチから詳細設計まで、効率的に作業を進められます。
動作・制御のシミュレーション検証

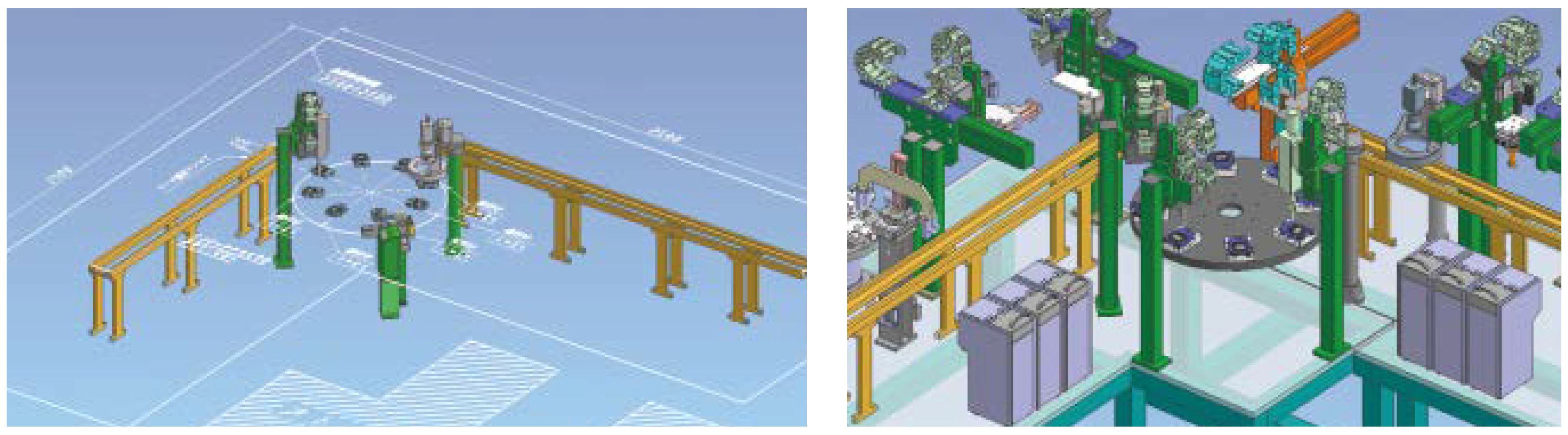

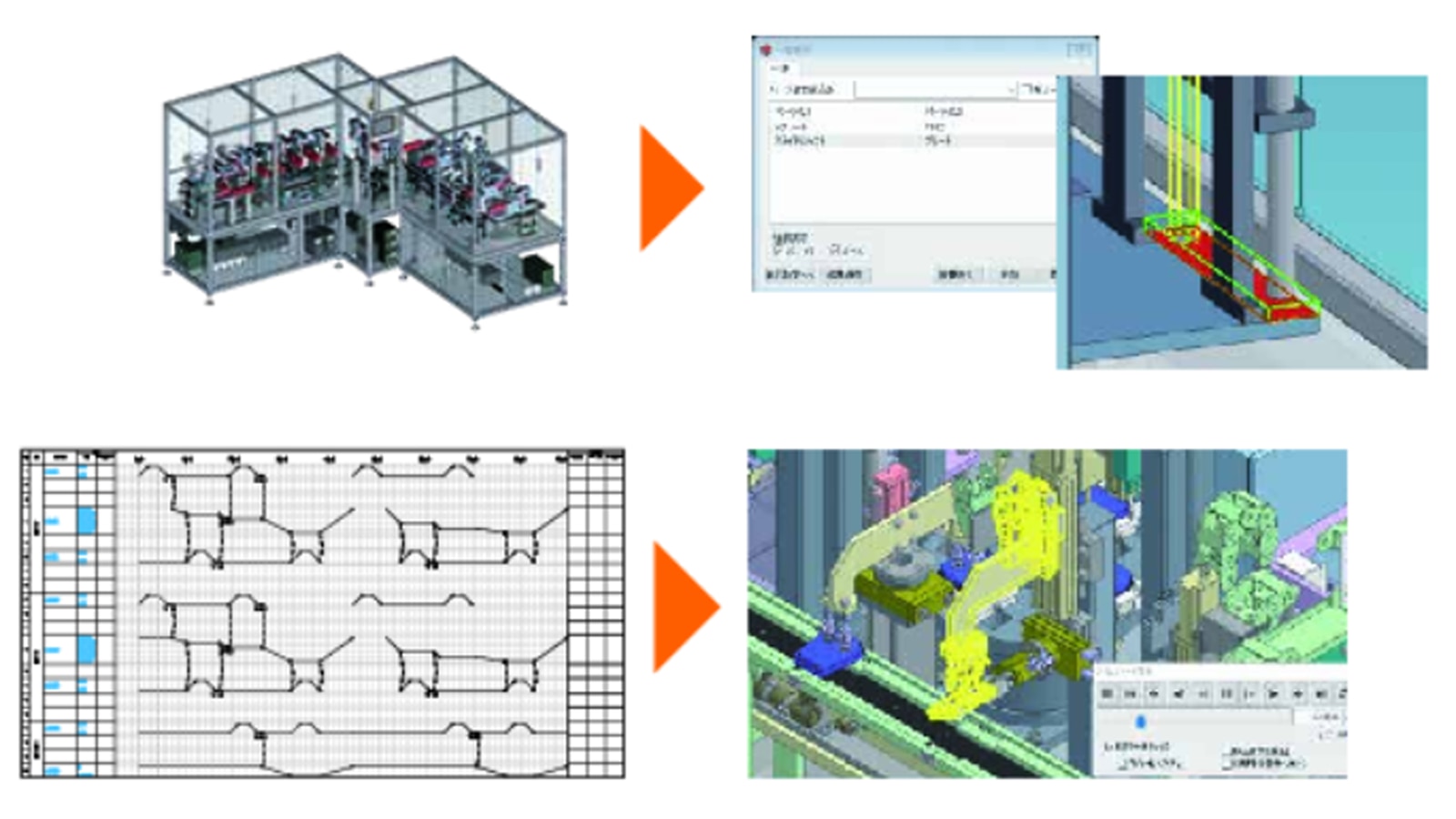

設計構想段階で動作シミュレーション、干渉チェック、サイクルタイム検討が可能です。

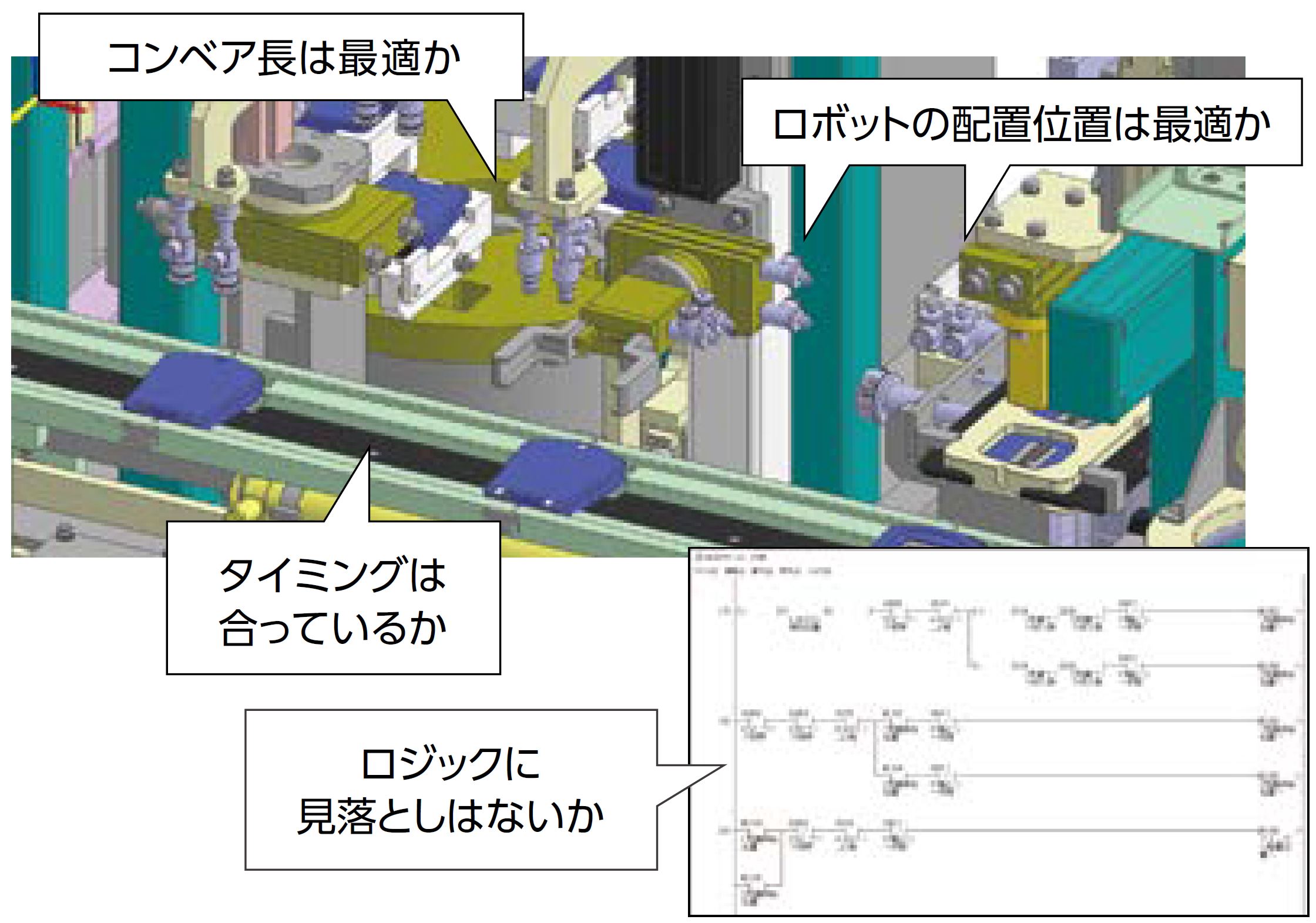

実機に頼らずに動きや制御ロジックを事前に検証できるため、設計段階での問題発見・解決を促進し、製造後の手戻りを削減します。
実機に頼らずに動きや制御ロジックを事前に検証できるため、設計段階での問題発見・解決を促進し、製造後の手戻りを削減します。
Webブラウザで3D設計共有

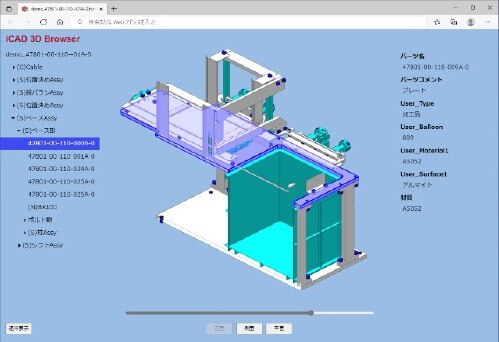

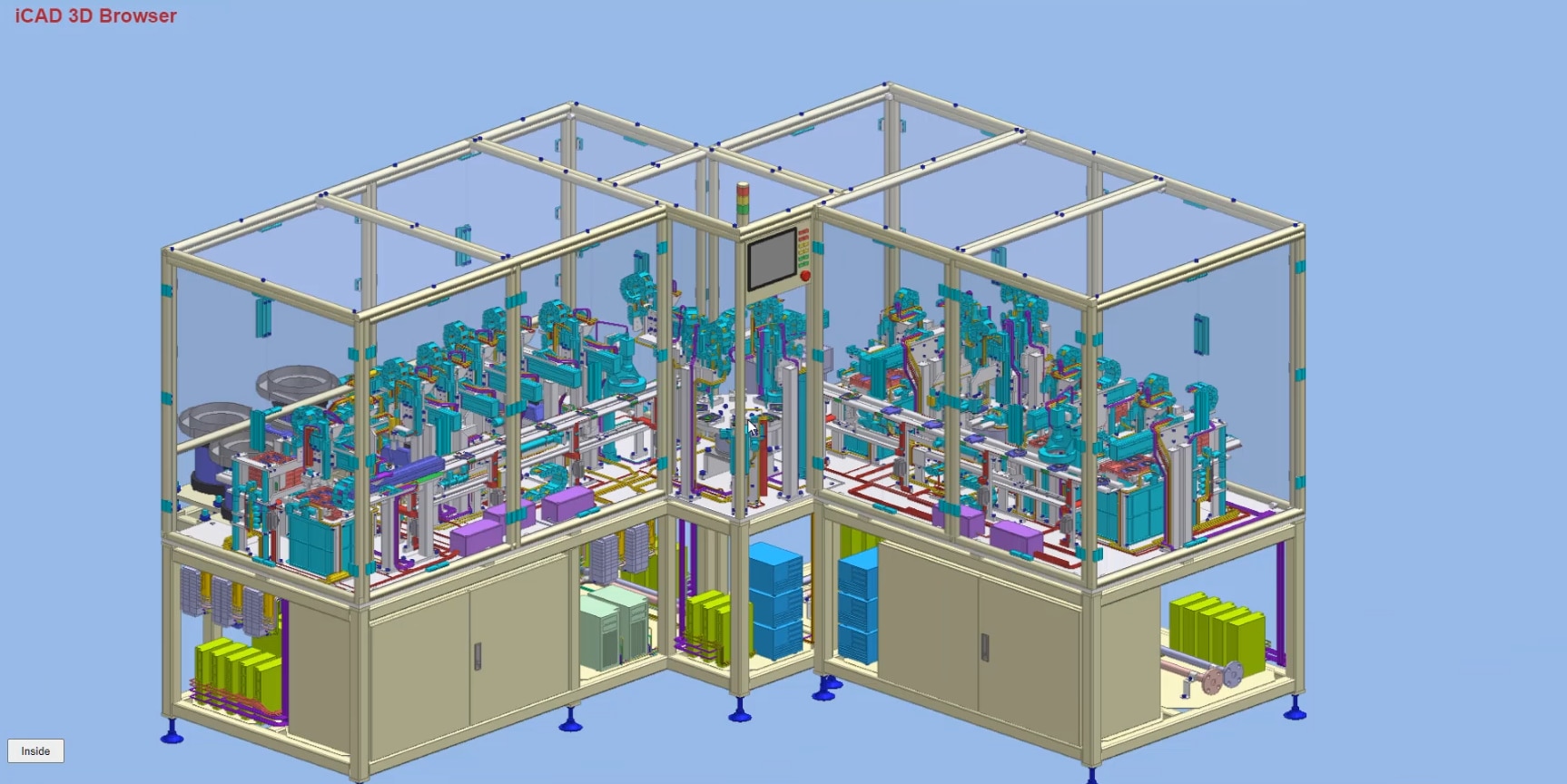

専用ビューア不要でブラウザ上で3Dデータを閲覧できる「iCAD 3D Browser」を提供しています。
取引先や社内他部署と迅速かつ正確な設計情報共有が可能となり、コミュニケーション効率が格段に向上します。
取引先や社内他部署と迅速かつ正確な設計情報共有が可能となり、コミュニケーション効率が格段に向上します。
iCAD SXの製品カタログはこちらから
＼ご要望に合わせ提案いたします／
お見積りや機能の質問などお気軽にご相談ください。
iCAD SX モジュール一覧
iCAD SXは、用途や業務領域に応じて選べる4つの基本構成モジュールと、拡張機能としての支援オプションを提供しています。
段階的な導入にも対応し、設計業務の進化にあわせて機能を追加できます。
段階的な導入にも対応し、設計業務の進化にあわせて機能を追加できます。
標準モジュール
2D設計［2D］ | 2D設計ベースモジュール |
2D3D設計［STD］（スタンダード） | ［2D］＋3D設計ベースモジュール |
2D3D設計［PRO］（プロフェッショナル） | ［STD］＋動きの設計、配線設計、配管設計 機械設計者向けモジュール |
2D3D設計［MEI］（マイスター） | ［PRO］＋制御設計、電気設計 最上位モジュール |
設計支援オプション 3Dモジュールに追加できるオプション製品
iCAD SX ツールキット | 3D設計では欠かせない「設計情報の蓄積と活用」を簡単な操作で実現 |
構造解析 | 設計段階で手軽に使える、設計者のための簡易構造解析機能 |
板金設計オプション | 板金設計を支援する3次元モデリング機能 |
動作設計＋制御検証オプション | スタンダード版 専用オプション |
電気回路オプション | プロフェッショナル版 専用オプション |
ファイルセキュリティオプション | iCADファイルにセキュリティを付加 |
3Dデータ変換オプション | 特定の3Dファイルを直接データ変換 |
2Dデータ変換オプション | 特定の2Dファイルを直接データ変換 |
ソフトウェア開発キット | 自社専用カスタマイズプログラムの開発キット |
iCAD ビューア | iCAD SXのネイティブファイル閲覧用モジュール |
組立支援モジュール | 加工・組立部門向けモジュール。手順・作業性など組立作業を支援 |
電気回路設計モジュール | 電気回路設計ベースモジュール |
