安価でありながら、高機能の3D CAD/CAE/CAM！　永久ライセンスで￥329,000～　低コストで高品質！

3Dモデリング、アセンブリ設計、2D図面作成、板金設計、金型設計、
CAMまでを1つのソフトウェアで利用できる3D CAD/CAM。

革新的なソリッド・サーフェス・ハイブリッド
モデリングにより柔軟性のある設計環境を提供

独自のカーネルにより、CADからCAMまで一貫したアーキテクチャで開発され、洗練された操作性やサーフェスとソリッドを融合したハイブリッドモデリング機能など、多くの機能を搭載した本格的３次元CADシステムです。

また、パワフルなトランスレータ機能を搭載しておりシームレスに３次元CAMシステムに拡張できます。

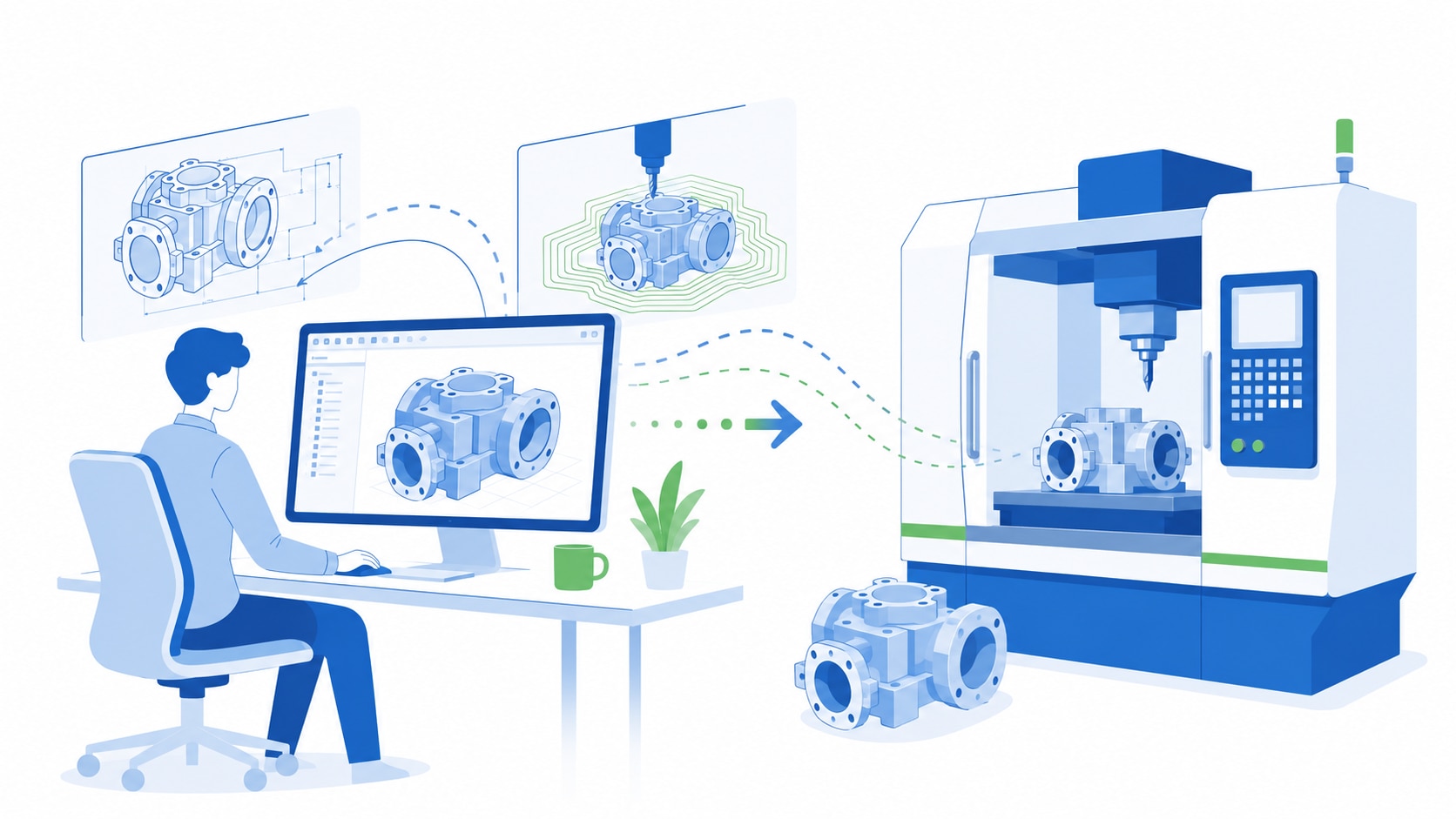

ZW3Dは、3D CADとCAMを統合したオールインワンソフトウェアです。設計データをそのまま加工工程へ活用できるため、CADからCAMへのデータ受け渡しや再作成の手間を削減できます。設計変更が発生した場合も、一貫したデータで管理できるため、作業効率の向上につながります。

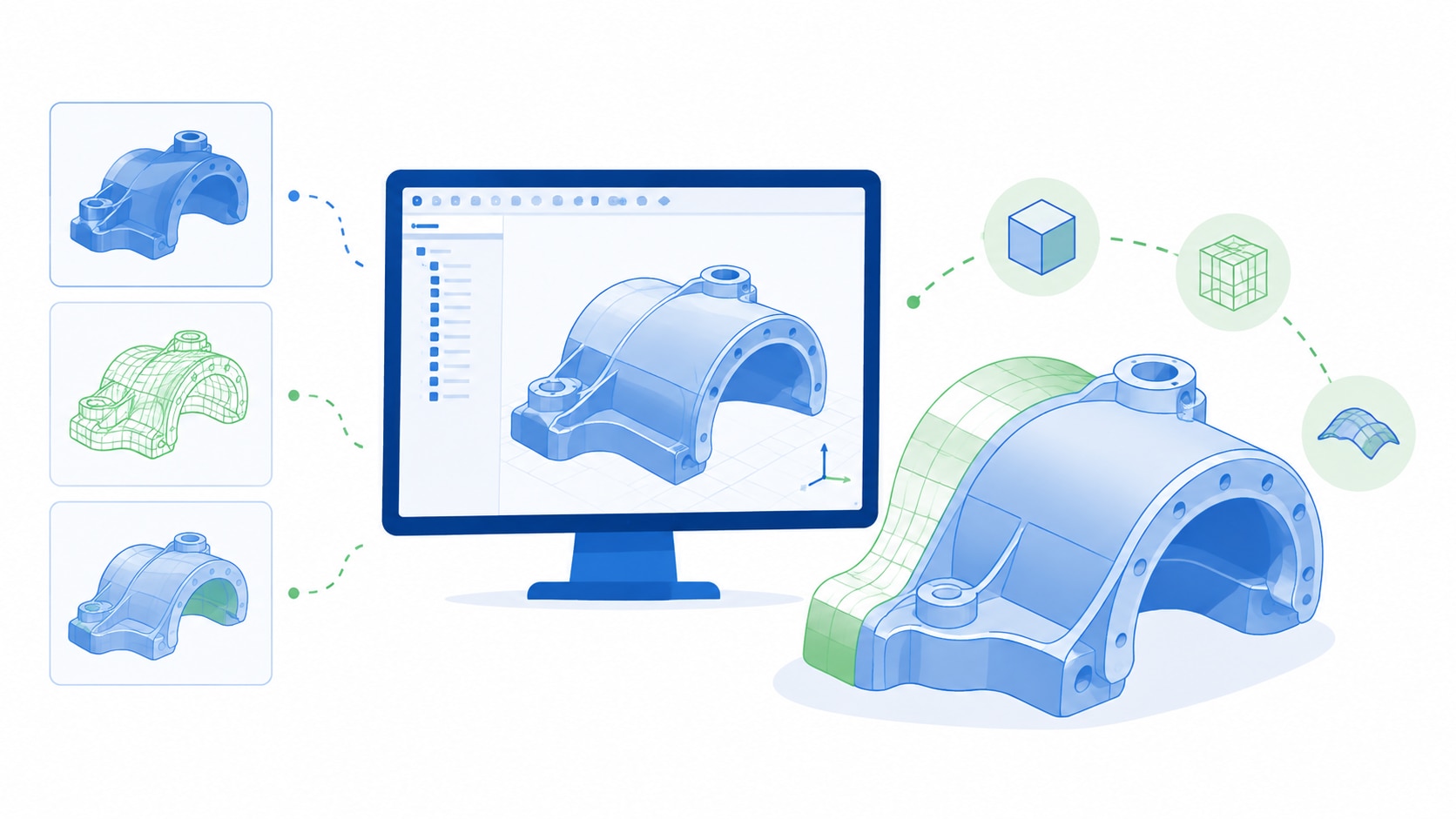

ZW3Dは、ソリッドモデリングとサーフェスモデリングの両方に対応しています。複雑な自由曲面を含む製品設計や、既存モデルの修正、形状変更なども柔軟に行えるため、幅広い設計業務に対応できます。

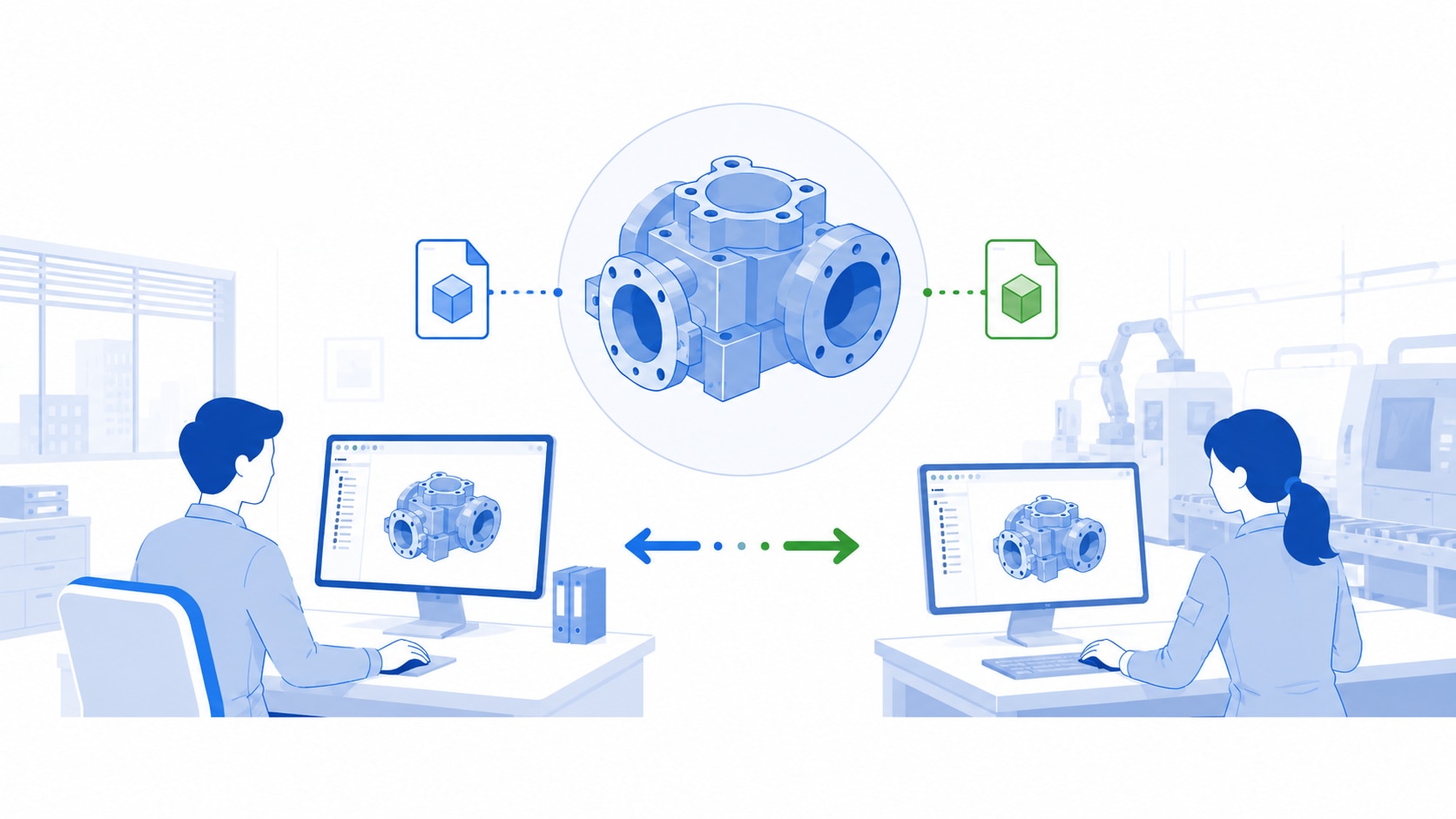

さまざまなCADデータを読み込み・活用できるため、既存資産を活かした設計環境を構築できます。SOLIDWORKS、CATIA、Creo、NX、Inventorをはじめ、STEPやParasolidなど主要な中間ファイル形式にも対応しており、取引先とのデータ受け渡しもスムーズです。

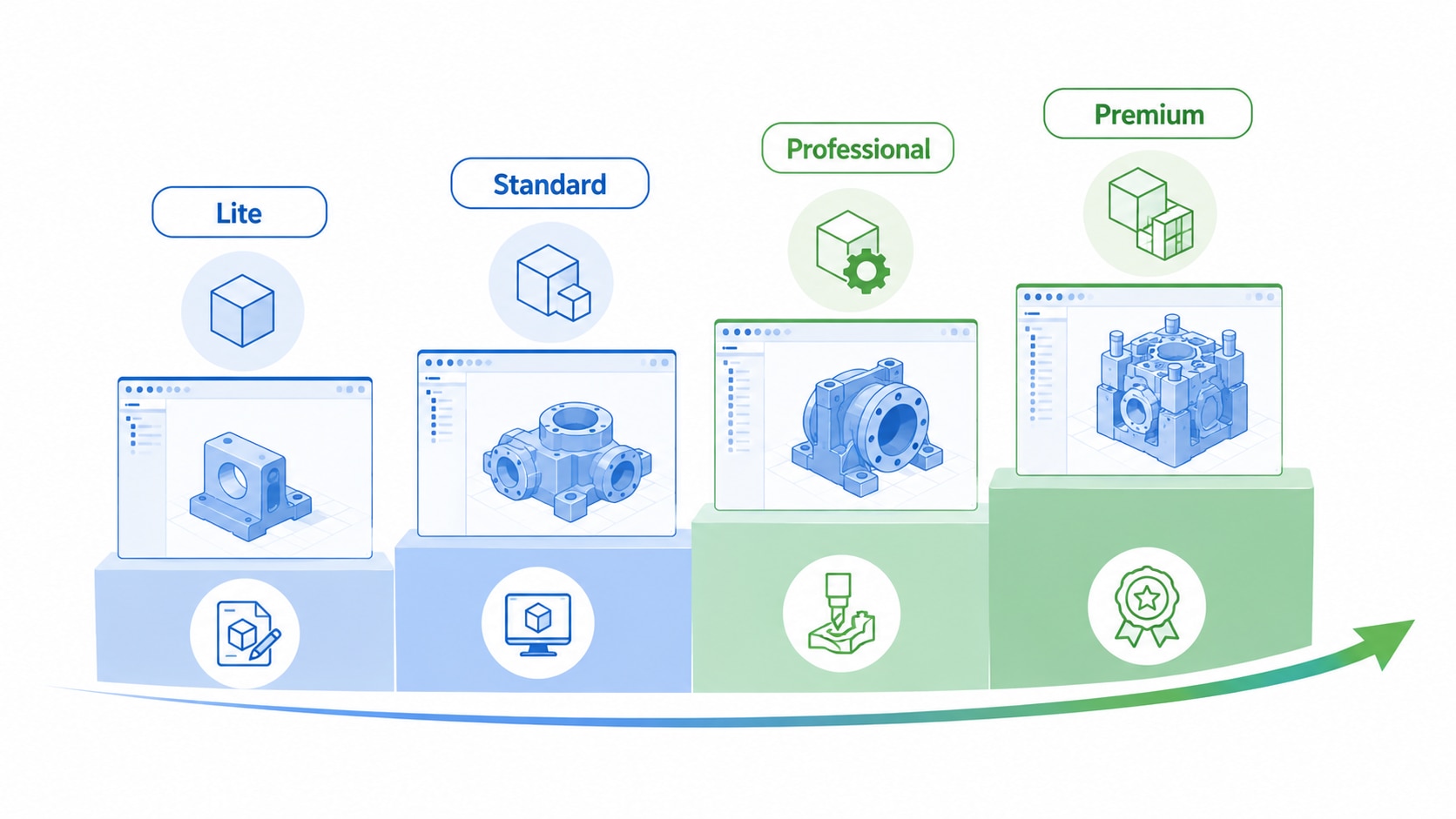

ZW3Dには、Lite・Standard・Professional・Premiumの4つのエディションがあります。初めて3D CADを導入する企業から、本格的な機械設計・金型設計・CAMを利用する企業まで、用途や業務内容に合わせて最適な構成を選択できます。

ZW3Dは永久ライセンスで導入できます。継続的なサブスクリプション費用を抑えながら運用できるため、長期的なコスト管理を重視する企業にも適しています。

ZW3Dは、設計業務の内容や必要な機能に応じて4つのエディションを用意しています。

ZW3D Lite は、機械設計者のニーズに応えるベーシック3D CAD システムです。

ZW3Dの上位プロダクトから機械設計にはニーズが低い機能を省き、使いやすさと導入のしやすさを追求しています。

受け取ったデータを元にした設計手法にも充分に応えられるよう、ZW3Dの特長であるトランスレーター機能はフルに使えます。2D データからの 3D化も容易なので、これまでの2D資産を生かしたステップアップニーズにも最適です。

ZW3Dの特長である"ハイブレッドモデリング"の機能を用いて、容易に3D形状を構築できます。
ソリッドモデリングの手法だけでなくサーフェスモデリングも可能ですので、複雑な形状のモデリングもスムーズに行えます。

3D CAD を使った設計では、各パーツを組み合わせての確認、干渉チェック等を行なって試作前にシミュレーションしての確認を行ないますが、ZW3Dライトでも上位プロダクト同様にアセンブリ機能を使うことができます。

ソリッドやサーフェスで作成した3D形状を 簡単に2D図面に展開可能です。寸法やBOMの挿入だけでなく、アイソメ形状の投影や断面図の作成もワンコマンドで作成できますので、見やすい図面を短時間で作製出来ます。

多様な中間フォーマットのインポート/エクスポートだけでなく主要3D CAD の ネイティブデータのダイレクトインポート機能を搭載

• 中間フォーマット ： IGES、Parasolid、STEP、DXF、DWG、STL
• ネイティブデータ ： CATIAｖ4/ｖ5、NX、CRE(Pro/E)、Solidworks、Inventor、SAT

ZW3D Standard は製品設計者のための構成です。

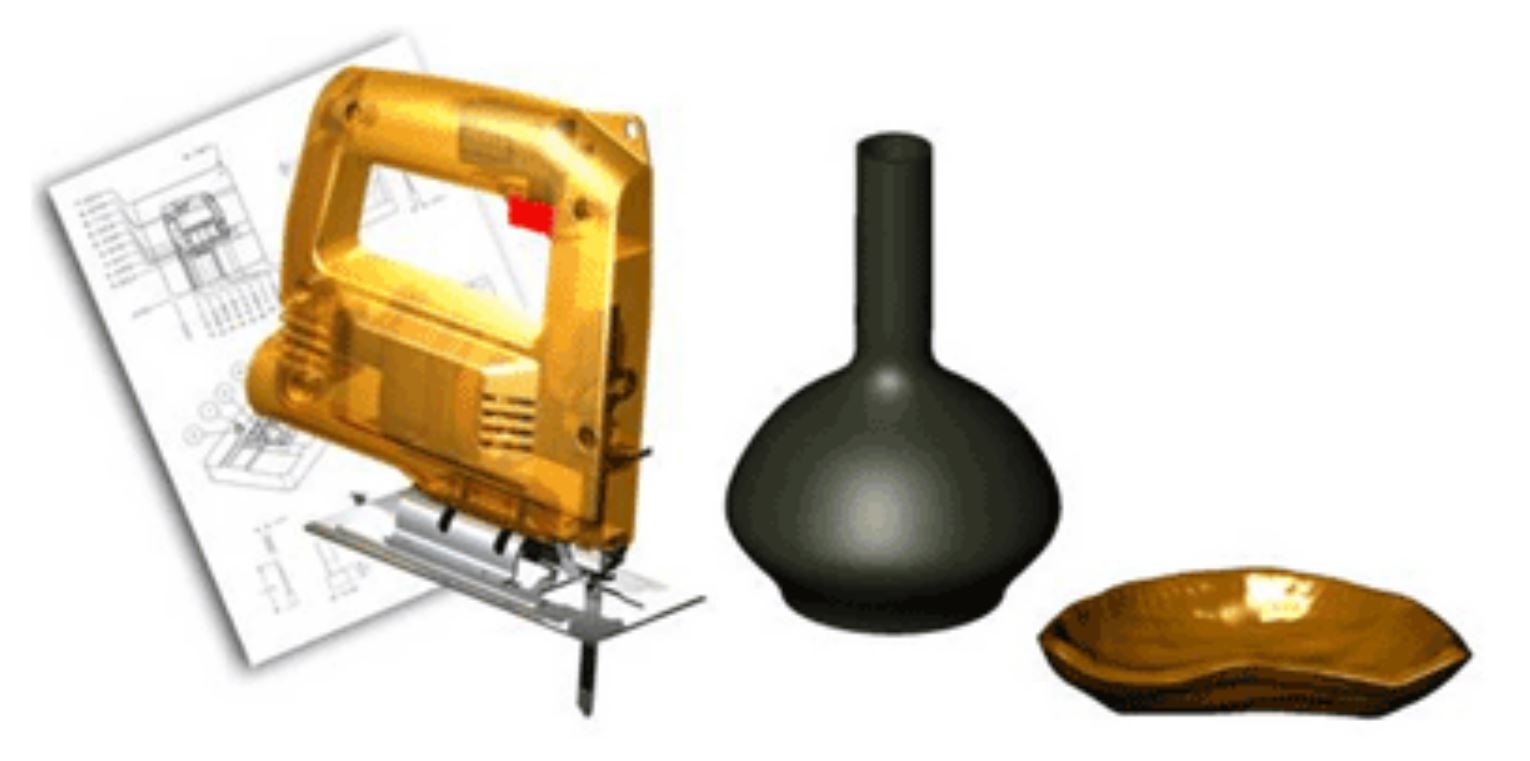

ワイヤーフレーム・サーフェス・ソリッドを３D空間内に自由にモデリングし様々な製品の開発を強力にサポートします。

アセンブリ機能、 ヒーリング機能、レンダリング機能、シートメタル機能、図面作成機能が含まれています。 また、一般的な中間フォーマットでのデータ入出力および特定CADのネイティブデータのインポートも標準搭載しています。

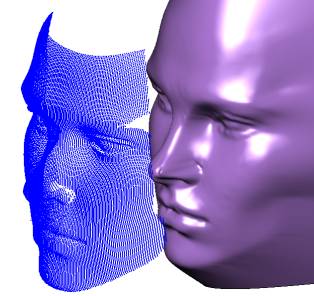

また、ハンドメイドのモデルや古い金型をスキャンし、デジタルデータとして複製できる、リバースエンジニアリングに必要な点群の取り込み、サーフェス作成を含みます。

• ワイヤー、サーフェス、ソリッドを統合したハイブリッド機能により、設計の負担を軽減
• 「モーフィング」による形状変形機能と高度なサーフェス機能により、自由で洗練されたサーフェスを作成

• ダイナミック移動による干渉チェックやアニメーションの作成が可能
• 代替コンポーネント機能やコンポーネント毎の表示設定が可能

• 3Dモデルを投影し、寸法やＢＯＭを容易に作成
• ２次元投影図から正確な断面図を作成

• 中間フォーマット ： IGES、Parasolid、STEP、DXF、DWG、STL
• ネイティブデータ ： CATIAｖ4、CATIAｖ5、NX、Pro/E、Solidworks、Inventor、SAT

• トポロジ分析による自動修復およびエッジ縫合、欠落フェース修復

• CSVなどから点群データのインポート
• 点群からNURBS曲面の作成

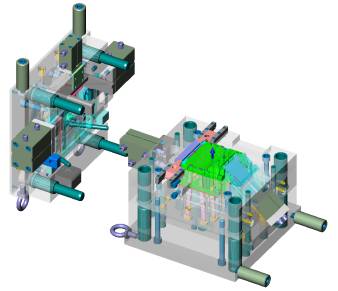

ZW3D Professional は金型設計やリバースエンジニアリングのための構成です。

Standard機能に加え、金型設計に必要なモジュール、キャビ・コア分割、パーティングライン＆サーフェス、電極設計などの機能を
搭載しています。

• サーフェスの製品モデルに対応(ソリッドでなくても、パーティングライン、入れ子作成が可能)
• 自動パーティングフェース作成機能で効率よくモデリング
• 不完全な形状に対してのキャビコアやスライド中入れ子の作成が可能
• スケッチやワイヤーフレームを活用した冷却管の作成
• 逆勾配のチェックが可能です。

• フェース選択による迅速な電極形状作成
• ３次元オフセットのみならず２次元平面方向へのオフセット処理も可能
• 電極ブランク作成と同時にアセンブリモデルを作成します。
• ３次元形状から電極テーブルも作成できます。

ZW3D 3軸マシンニングはCADとCAMの機能のみご利用になられたい方にフィットした製品です。

ダイレクト・トランスレータ機能を含むモデリング、 ヒーリング、図面のCAD機能と、2軸旋盤、穴、2軸、3軸の切削加工パス作成等々、 CADとCAMが完全に一体化しており、その特性を最大限に利用できます。

一度作成したパスは、システムが認識しているため、形状変更などに従ってツールパスの再計算が必要な場合にも、再計算を高速で行います。

検証機能では、CADで作成したアタッチメントやホルダー形状を活用して動作検証が可能です。検証時にモデルの回転、縮小、移動表示も可能です。また、削り残しや食い込みを分析し、グラフィカルに表示することも可能です。　

• 穴・２軸・３軸加工・軸固定の多面加工をフルサポート(同時5軸加工はオプション)
• 自動穴あけ機能で穴加工を効率化
• 図面からの2軸加工が可能
• 荒加工から仕上げ加工までをカバーする3軸加工
• 高速切削のためのスムーズなパススタイル
• グラフィカルな切削検証

ZW3D Premium は設計から製造に必要なすべてのモジュールを含みます。

Professionalに加え切削加工に必要なミーリング、穴あけ、ポストプロセッサ、切削シミュレーション機能を含みます。

ハイブリッドモデリング、 ヒーリング、レンダリング、金型設計機能、切削加工パス作成等々、パワーユーザのための構成になっています。 ＣＡＤとＣＡＭが完全に一体化しており、その特性を最大限に利用できます。

ZW3D Premiumは、モデリング機能と切削機能を、１つのシステムで最高レベルに統合しているため、設計変更と切削情報が緊密に連携し、この利点を活用することにより、すばらしい生産性を生み出すことができます。構想設計から製造、図面作成までを含んだシームレスの環境を提供しています。

• 穴・２軸・３軸加工・軸固定の多面加工をフルサポート(同時5軸加工はオプション)
• 自動穴あけ機能で穴加工を効率化
• 図面からの2軸加工が可能
• 荒加工から仕上げ加工までをカバーする3軸加工
• 高速切削のためのスムーズなパススタイル
• グラフィカルな切削検証
