青焼き図面をスキャン・電子化して安全に保管する方法｜古い図面 傷んだ図面を活かすには？

古い青焼き図面や紙図面は、年月とともに退色・破損・紛失のリスクが避けられず、現場での活用も難しくなっていきます。特に青焼き図面は劣化が早いため、貴重な情報資産でありながら十分に使いこなせないケースも少なくありません。

こうした背景から、近年は図面をスキャンしてデータ化し、図面管理システムで一元管理することが主流になりつつあります。本記事では、青焼き図面とは何か、その課題と電子化による解決策について詳しく紹介します。

このような方におすすめです

• 古い青焼き図面や紙図面を安全に保管したい方
• 図面の共有や検索性を高めて業務効率を改善したい方
• 過去の手書き図面や大型図面のデータ化を検討している方

青焼き図面とは？

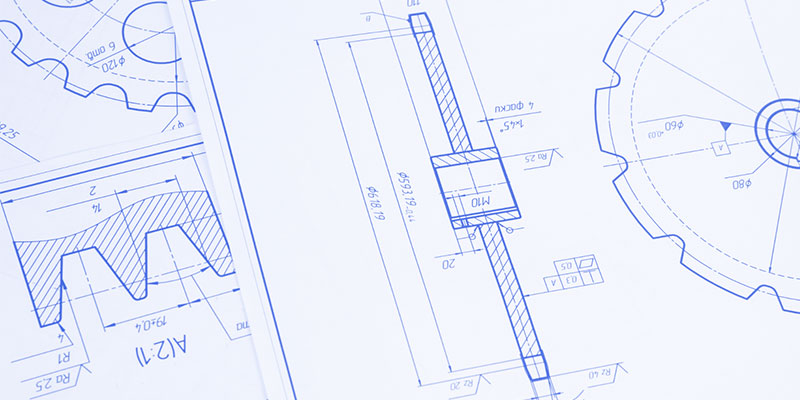

「青焼き図面」とは、製版フィルムを感光紙に焼き付けて作成する複写図面で、青い線と白い背景が特徴です。建築や土木分野で大判図面を低コストかつ正確に複製する手法として広く用いられ、ジアゾ複写機（青焼機）で作成されてきました。

一方で感光紙の劣化や扱いにくさから利用は徐々に減少していき、現在では保存と活用のためデジタル化が推奨されています。

青焼き図面の主な用途とは

青焼き図面は、建築・土木現場で日常的に活用された図面です。施工現場では監督・設計者・作業員が一枚の大判図面を広げて打ち合わせを行い、修正があれば赤ペンで書き込み、変更内容をその場で共有しました。

また、工程変更が多いプロジェクトでは、必要な枚数をすぐに複写して配布できるため、現場全体が同じ情報を持った状態で作業を進められました。

さらに、地図や技術図面の複製にも利用され、測量士や施工業者が現場で直接確認できる実用的なツールとして欠かせない存在だったのです。

青焼き図面が広く使用されている業界

青焼き図面は、建築・土木・機械・設備分野などで幅広く使用され、現場での設計図共有に欠かせない存在でした。

とくに建築業界の確認申請や不動産登記に必要な「青図」は青焼きで出力されることが一般的で、今でも役所や法務局に保管されているケースがあります。

また、工場やプラントで使われるA1・A0サイズの大判図面は、専用の大型コピー機によって青焼きが活用されてきました。

現在では、それらのアナログ図面をスキャン・データ化し、CADデータと一体で管理する動きが進んでおり、業務の効率化やDX推進にもつながっています。図面管理システムの一つである「図面バンク」では青焼き図面もCADデータとともに管理することが可能です。

青焼き図面ならではの特性とその課題

青焼き図面は感光紙を用いて複写されるため、光や湿気、酸素に弱く、長期保管に不向きです。蛍光灯でも色あせが進み、湿度が高い環境では紙の波打ちやカビの発生も見られます。

また、図面ごとにサイズや保存状態が異なるため、スキャン時には設定や機材の工夫も求められます。端が破れていたり折れていたりすると、正確に読み取れないケースもあります。

こうした課題を補うため、近年ではスキャンと同時にCAD化を進め、図面管理システムと連携させて再活用する動きが広がっています。

紙図面のままでは起こりうる“5つのリスク”

1 紛失・破損のリスクが高まる

紙図面は扱うたびに摩耗や破れが進行し、端が折れたり、色あせたりすることがよくあります。特に青焼き図面は感光紙でできており、湿気や光に弱いため劣化が早く、原本を維持するのが難しい素材です。

図面が1部しか存在しない場合、破損や紛失のリスクはさらに深刻です。企業にとって過去の設計情報は貴重な資産であり、それが失われると復元には大きな手間とコストがかかります。

電子化によってデータとして保存しておけば、原本の取り扱い頻度を減らしながら、バックアップも容易になります。「図面バンク」などの図面管理システムなら、予期せぬトラブルへの備えと情報保全の両立が図れます。

2 社内での共有に手間がかかる

紙の図面を複数の部署で共有する場合、コピーや郵送、持ち回りに時間がかかり、業務の進行を妨げる要因になります。タイムラグや閲覧制限によって、判断の遅れや情報の食い違いも起こりやすくなります。

スキャンして電子化することで、ネットワーク経由で複数人が同時に閲覧できるようになり、遠隔地との連携もスムーズに。図面バンクを使えば、閲覧権限の設定やファイルのバージョン管理も可能となり、セキュリティと効率を両立できます。

また、CAD図面との併用により、紙とデジタルの二重管理を整理し、業務全体の連携力を高めることができます。

3 災害や水濡れで消失する恐れ

地震や火災、水害などの災害が発生した場合、紙の図面は非常に脆弱です。特に青焼き図面は水に濡れるとインクがにじみ、判読不能になることが多く、一瞬で設計情報が失われる恐れがあります。

スキャンしてクラウドや外部ストレージに保存しておけば、万が一の被災時でも復旧が可能です。「図面バンク」などの図面管理システムなら、拠点ごとのバックアップ体制や多層的なアクセス管理が行えるため、災害対策の観点でも有効です。

このように、電子化は図面の活用だけでなく、事業継続計画（BCP）の一環としても大きな意義を持ちます。

4 最新図面との混在を招く

紙図面では、修正された図面と古いバージョンが混在しやすく、誰がどの図面を使っているのかを把握するのが困難になります。特に、部門ごとにコピーを保有していると、更新された情報が共有されず、誤った図面に基づいて作業が進むリスクが高まります。

図面管理システムでは、常に最新版の図面を参照できるように設定でき、履歴も残るため変更の追跡も容易です。CADとの連携により、編集ログの記録も可能になり、設計から施工に至るまでの整合性を保てます。

5 情報資産として充分に活用できない

紙図面は検索性が低く、どこに何があるのか把握しにくいため、せっかくの設計資産が十分に活用されないまま放置されがちです。図面が多くなるほど、探す手間や時間がかかり、業務の効率を大きく損ないます。

電子化された図面は、図面番号や作成者、設備名などの条件で素早く検索でき、必要な情報に即アクセスできます。CADデータとも連携できることで、紙とデジタルの情報を統合し、業務の生産性向上にもつながります。

古い図面・青焼き図面を劣化させないためのポイント

適切な温湿度と遮光による保管

青焼き図面を安全に保管するためには、光・湿気・温度の管理が不可欠です。感光紙は紫外線や湿気の影響を受けやすく、長期間保管すると色あせや波打ちが発生し、図面の視認性が損なわれてしまいます。

保管には、直射日光を避けた冷暗所、湿度50％以下の安定した環境が理想です。専用キャビネットや空調設備を用いることで、ある程度の劣化は防げますが、恒久的な保全を目指すのであればスキャンによる電子保存が現実的な選択です。

高解像度でのスキャニング保存

青焼き図面には細かな線や手書きの書き込みが多く、スキャン時に解像度が不足すると情報が読み取れなくなる恐れがあります。600dpi以上の高解像度スキャンを行うことで、視認性を確保し、CAD化にも対応できる高品質なデータとして残すことができます。

特に原本が破れや汚れなどで劣化している場合、スキャン時の調整が重要です。大判スキャナーやオーバーヘッド方式など、図面に負担をかけない機材の選定も大切なポイントです。

図面管理システムで一元管理・活用

青焼き図面は、適切な環境で保管しても経年劣化を完全に防ぐことは難しく、やがて退色や破損が進んでしまいます。

そのため、スキャンによる電子化に加え「図面管理システム」で一元管理することが劣化対策としても効果的です。図面番号や作成日などの属性情報を付ければ検索性が向上し、古い図面でも必要なときにすぐに利用できます。

たとえば図面管理システムの「図面バンク」は、青焼き図面のスキャンデータとCADデータを同じ基盤で管理できるため、過去の図面を資産として長期にわたり活用できます。

さらに、AIによる類似検索機能を備えているので、膨大な図面の中から目的の図面を探す手間が大幅に軽減され、日常の管理や運用が格段に楽になる点も魅力です。

こちらの記事もおすすめです

青焼き図面をスキャン・電子化するメリット

破損リスクの軽減と保存スペースの削減

青焼き図面は湿気や光に弱く、破れやすいため、紙のままでは劣化や紛失のリスクが高まります。特に現場で頻繁に扱う場合、折れ・汚れ・破損が起きやすく、原本の信頼性が下がってしまいます。

電子データ化によってこうした物理的リスクを回避でき、原本は保管用として、普段の閲覧はスキャンデータで対応すれば図面の劣化を防げます。加えて、キャビネットや倉庫のスペースも削減でき、保管効率も向上します。

「図面バンク」に集約すれば、どこからでもアクセス可能になり、情報の分散や重複を防止できます。登録するだけでAI OCR で青焼き図面の全文字情報をテキスト化し、AI解析にて検索対象になります。フォルダ内に眠っていたデータが、いつでも素早く引き出せる「資産」に早変わりします。

情報共有の効率化とデータ検索性の向上

紙の図面は、コピーや郵送に時間がかかり、部門間での情報共有が非効率になりがちです。複数の担当者が同時に閲覧することも難しく、進行中のプロジェクトで作業のタイミングがずれてしまう原因になります。

スキャンして電子化すれば、PDFや画像ファイルを即座に共有でき、設計や施工、管理部門がリアルタイムで同じ情報を参照できます。図面の内容に加えて、バージョンや作成者、修正履歴もデータ上で確認できるため、誤使用や伝達ミスも防げます。

図面バンクで属性情報を設定しておけば、図面番号や設備名など複数条件で検索が可能になります。紙では数十分かかっていた探し物が、数秒で完了するようになり、業務スピードが大幅に改善します。CADデータと併せて使えば、設計から保守までを横断的に支援できる点も大きな強みです。

青焼き図面も活かせる！図面バンク

旧図面もまとめて一元管理

「図面バンク」は、青焼き図面や手書き図面、CADデータなど形式の異なる図面を、図面バンクで一括管理することが可能です。スキャンしたPDFや画像データに加え、CAD形式のファイルも同じ環境で管理できるため、紙とデジタルが混在していても一元的に扱うことができます。

過去の青焼き図面に記された設計意図や仕様情報は、老朽設備の更新・保守などにも貴重な情報源になります。技術継承や業務の標準化にもつながるため、企業全体の知識資産として有効活用できます。

関連資料や版数履歴の紐付け機能

図面バンクでは、図面だけでなく設計変更指示書や施工図、承認書類などの関連資料を一緒に紐づけて管理できます。図面単体では追えなかった背景や経緯も記録に残せるため、業務の透明性が高まり、ミスの防止にもつながります。

更新履歴や担当者名などの属性情報もあわせて管理すれば、トラブル対応や監査時の説明責任にも対応しやすくなり、情報の信頼性が飛躍的に向上します。

図面台帳・属性管理によるスムーズな検索

図面バンクでは、図面番号や物件名、作成日、設備種別などの属性を使って、目的の図面を簡単に検索できます。紙図面のように1枚ずつ探す必要がなく、業務スピードが大幅に向上します。

また、Excel感覚で台帳を出力できるため、社内の報告書作成や保管状況の可視化にも役立ちます。CADデータとの連携により、紙図面からデジタル設計への移行もスムーズです。

青焼き図面を含む紙図面を安全に活かし続けるためには、スキャン・電子化が有効な手段です。管理体制を見直すことで、リスク回避と効率化を実現し、情報資産としての価値を高めることができるでしょう。

しかし、単にスキャンするだけでは十分ではありません。「図面バンク」などの図面管理システムを活用し、過去の青焼き図面と現在のCADデータを統合的に管理・活用できる仕組みが必要です。

図面バンクに集約すれば、登録するだけでAI OCR で青焼き図面の全文字情報をテキスト化しAI解析にて検索可能になります。フォルダ内に眠っていたデータが、いつでも素早く引き出せる「資産」に早変わりします。

また、AIによる類似検索機能を搭載しており、膨大な図面の中から目的の図面を探す手間が大幅に軽減されます。これにより、日常の管理や運用が格段に楽になるのも大きなメリットです。

古い青焼き図面や紙図面の保管にお悩みでしたら、ぜひ図面管理システムをご検討ください。
