ADS-BT for Archicad

サービスの詳しい資料はこちら

ARCHICAD上で天空率・日影計算・斜線逆日影計算を行う

main
BIMの普及に伴い、日影・天空率・斜線制限といった集団規定の高さ制限の解析もBIM上でシミュレーションできることが求められるようになりました。
Archicadアドオンシステム「ADS-BT for ARCHICAD」はArchicad上での、斜線・逆日影計算でのボリューム検討や日影計算、天空率計算、逆天空率計算が可能です。
データ連携ではないアドオンシステムだからこそ実現できる 思考を妨げることのないシミュレーションシステムとして、企画設計をサポートします。

こんなお悩みを持つ方へおすすめです

  • Archicad上で斜線・天空率・日影計算を行いたい
  • ボリュームスタディを効率的に行いたい
  • Archicadで日影、天空率の確認申請を行いたい

ADS-BT for Archicadの特徴

与条件設定

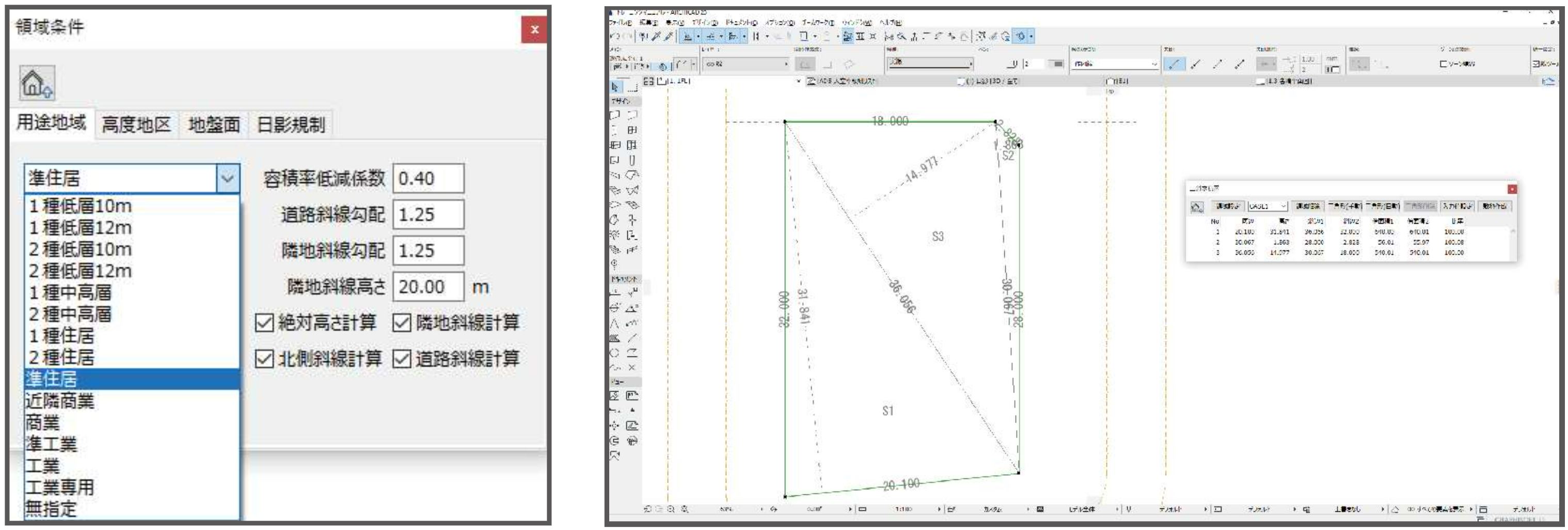

高さ制限解析を行う上で必要となる、敷地形状・与条件情報(道路幅員・用途地域・日影規制等) の設定を行います。敷地形状はArchicad上での作図の他、画像データによるトレース、三斜求積図入力等多彩な入力が可能です。 都市計画上の用途地域・日影規制等は複数にまたがる場合なども設定も可能で、一括計算が可能となります。
予見条件

斜線・逆日影計算機能

斜線制限(道路・隣地・北側・高度)及び日影規制(逆日影)を考慮した建築可能空間の計算を行います。斜線と逆日影を組み合わせた空間計算が可能で、逆日影は低層型・高層型の選択も出来ます。
3次元ビューでは各制限毎の色分け表示の他に、マスへ変換し建築可能空間を把握する事も可能です。

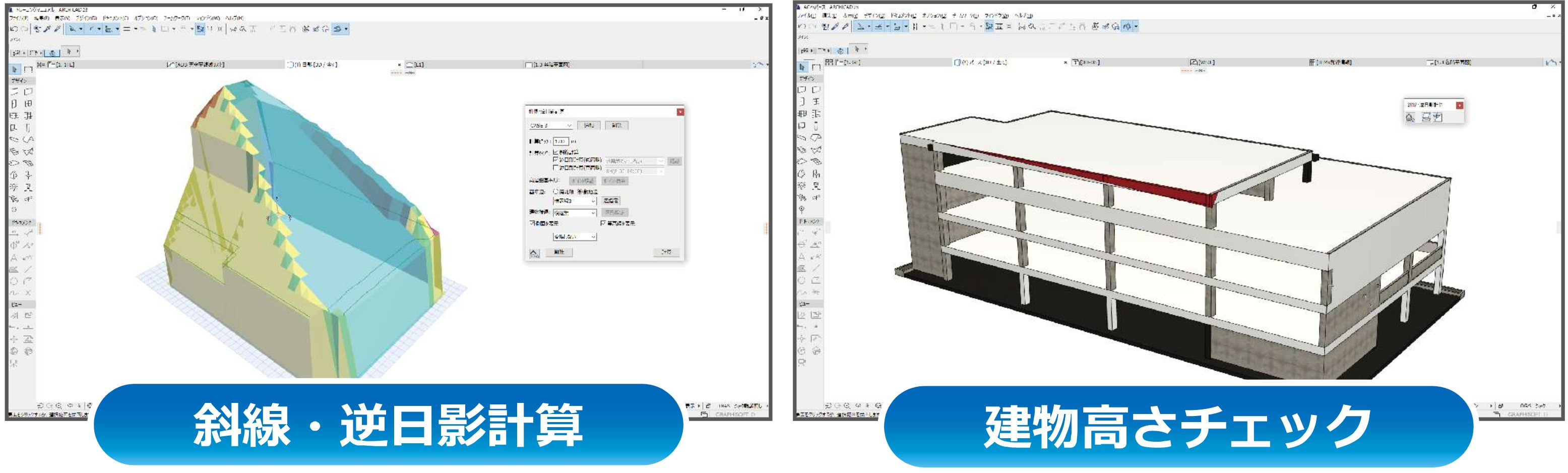

また、入力した建物に対して斜線制限のチェックを行う「建物高チェック」では、斜線制限をオーバーしている部分を赤色で表示します。
斜線逆日影計算

日影計算機能

Archicadで作成されたモデルデータを利用した各種日影計算を行います。時刻日影・等時間日影計算は、複数の規制条件も一括計算が可能です。 等時間日影計算では最小10mmピッチまで設定可能なメッシュ法と当社オリジナルの追跡法計算により高精度解析が実現可能です。
また、3次元ビューでも等時間日影図が確認可能となります。 規制ラインチェック機能では日影規制ライン上における日影時間のチェックを行い、3次元ビューにて日影時間の過不足量が確認できます。 日照定規機能では、任意ポイントより日照定規を表示し日影の影響部分が確認できます。
日影計算における基準倍率表・建物高倍率表や特定点毎の日影時間図リスト、表はワークシートに出力します。 自由な形状で作成されたモデルも実形状での日影計算が可能となり、自由で複雑な形状でも日影計算を行う事が出来ます。

※壁面日影計算機能は搭載しておりません。
※日影発散方式に対応しています。

日影計算

天空率計算機能/逆天空率計算機能

各種与条件設定項目を元に算定区域及び算定ポイントを自動生成します。また、パラメータ設定による取扱いの異なる方式への切替や複数の領域を まとめるグループ機能等がADS-Familyと同等の機能を搭載しています。各区域はシステム内で管理されており、積分計算から求積計算までを一括で処理することが可能です。計算結果は、ワークシート内に確認申請で必要となる三斜求積図・位置確認表等を自動作成します。
計算結果
■天空率条件簡易設定対応

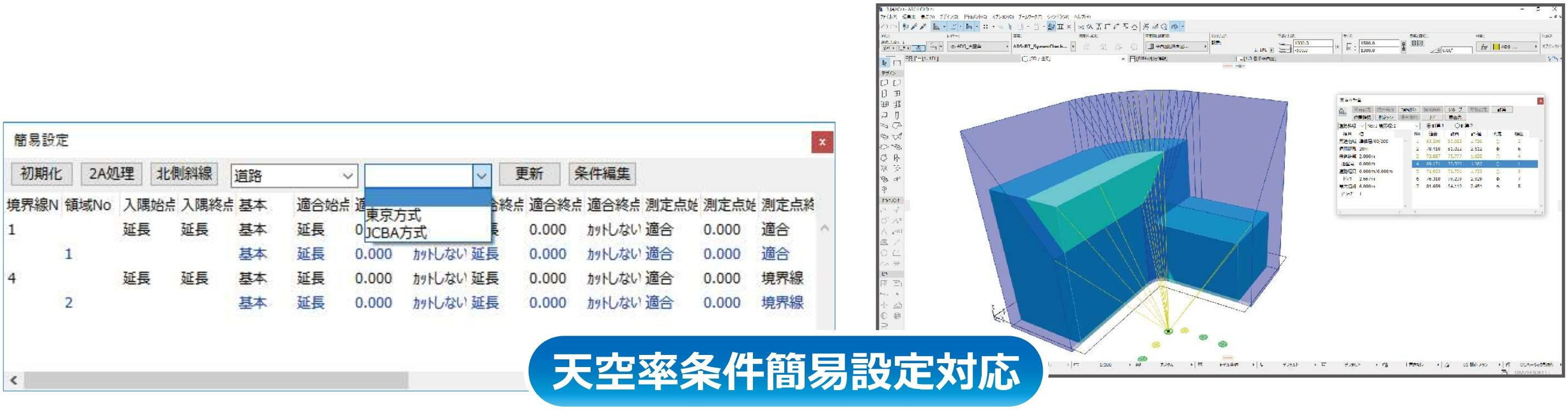

天空率計算の設定「JCBA方式」「東京方式」の一部自動化が可能です(自動グループ化など) これにより、天空率解析の結果を求めるまでの時間が大幅に短縮され、設計業務をより効率的に行えます。
天空率条件簡易設定
■逆天空率計算機能
天空率算定結果がアウトになっている算定点からどの範囲(角度)が影響しているかが判るラインを算出します。指定された算定点に対して天空率を[方位角(間口)]か[仰角(高さ)]から安全率を考慮して逆計算をし、天空率計算で許容範囲となるラインを確認できます。
逆天空率計算機能
■天空率複合隣地機能

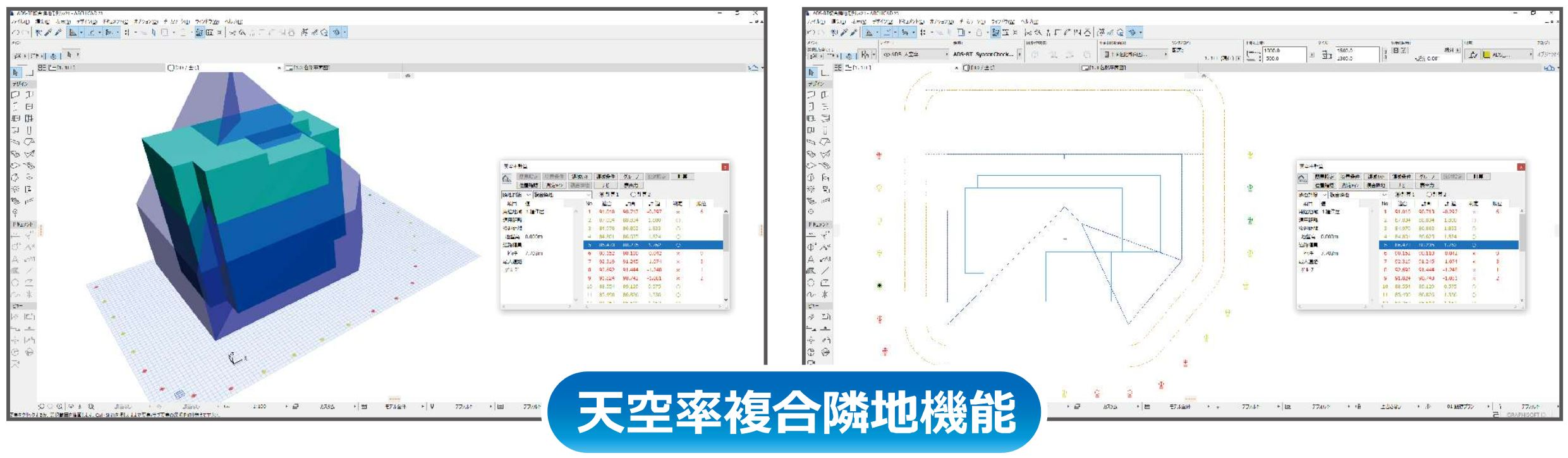

隣地斜線の天空率算定において、隣地境界線を一つにまとめる方式を行う(一の隣地として扱う)場合の算定に準拠した「複合隣地」機能にも対応しています。
天空率複合隣地
