業界初の”賢さ”を備えたフル3D CAD
「電気」「空調・衛生」の施工図作成時間を大幅に削減

cadewa_smart_main
CADEWA Smartは「電気」「空調・衛生」業向けの設備専用フル3次元CADです。
業界初の施工チェック機能を搭載しており、図面に潜むリスクの顕在化や作図ミスやモレの防止をはじめとした品質向上に寄与します。
新たに必要部材を自動的に発生させる機能や作画省力化の機能、フル3次元エンジンの搭載などにより、図面作成における省力化に貢献します。
「わかりやすい」「はやい」「かしこい」がコンセプトの製品です。

こんなお悩みを持つ方へおすすめです

  • 図面作画時間が確保できない
  • 働き方改革による事実上の工期短縮により、図面作画の効率化が必要
  • ベテラン組の大量離職に伴い、
    暗黙知となっていたノウハウの技術継承ができていない
  • BIMに対応する3D-CADを使いたい
  • 動画を視聴して効率よくCAD操作を習得したい

CADEWA Smartの特徴

誰もが使いこなせる簡単さ

リボンインターフェイスやプロパティダイレクト編集、ハンドル操作編集などにより従来よりコマンド数を大幅に削減しました。

■施工チェック
 図面から一括で、不整合箇所や、べからず工事(間違った施工工事)をチェック可能です。手戻り工事が発生しないのはもちろん、質のいい図面の作成が可能です。
cadewa01
■必要部材の自動発生
ポンプに必要な部材を自動作画できます。「はやい」だけでなく、「抜けや漏れ」も防止します。
cadewa02
■振れ止めの自動発生
インサートの作画と同時に耐震基準に沿った吊金物を一括作画できます。
cadewa03
■高精度な干渉チェック
部材の開閉領域や開口スペースを判断し、高精度な干渉チェックが可能です。また、近接する部材の注意喚起、配管など保温剤を加味したチェックもできます。
cadewa04

時短に直結するスピード

CAD上の複数タスクの並行処理が可能になり、高精度な3D表現でありながら、ストレスの無いハンドリングを実現しました。

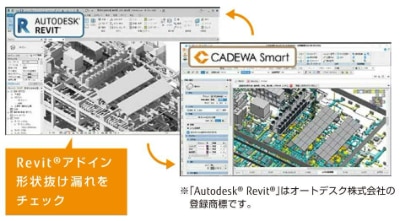

■Revit®互換
Autodesk®Revit®のネイティブファイル(.rvt)を中間データを介さず、直接読込/出力します。Revit®とSmartで相互に干渉を確認して作図や統合調整が可能です。
さらに、データ互換時に発生する形状の抜け漏れをオブジェクト単位で確認できるチェック機能(Revit®アドイン)を用意し、精度の高い統合調整で時短に貢献します。
cadewa05
■リアルタイム材料集計
作画・編集した図面から部材数量をリアルタイムに把握できます。
重量や容量も検討可能。リストで選択した部材は図面上でハイライト表示されます。

■大容量データ高速処理
高精度な部材表現でありながら、軽いハンドリングを実現しました。
cadewa08
cadewa06

誰もが使いこなせる、簡単さ

■プロパティ
情報集約されたプロパティから材質、スタイル、レベルなどの情報に加え、以下をダイレクトに編集でき、図面上のオブジェクトに即座に反映します。

・管材や継手の材質
・パルクやダンパの種別
・配管流量から配管サイズに変更
・ダクト風量からダクトサイズに変更
cadewa07
■ハンドル操作
ハンドル操作からダイレクトに作画・編集可能。
[スペース]キーを押す度に、ハンドルの種類を切り替えます。
cadewa09
■リボンインターフェイス
ユーザーインターフェイスのリボン化とコマンドを集約したことで、全シリーズよりも直感的なコマンド選択が可能になりました。
cadewa08
■スナップ機能
ルート作画時には、長さや角度などのガイドを常に表示します。
数値入力による指定も可能です。
cadewa10
