図面がない製品をCAD化する方法｜リバースエンジニアリングとおすすめソフトウェア3選

図面がない製品をCAD化するには、3Dスキャンデータを単純に変換するだけでは不十分です。

点群やメッシュから設計に使えるCADデータを作るには、精度要件、最終用途、形状の特徴を整理し、サーフェス再構築やパラメトリック再設計を含めたリバースエンジニアリングの工程設計が必要です。

本記事では、現場で起こりやすい失敗と、実務で使えるCAD化の進め方を解説します。

こんな方におすすめの記事です

• 図面がない製品のCAD化にお困りの方

• 点群やメッシュの活用を検討している方

• 3Dスキャン後の設計利用に悩んでいる方

• リバースエンジニアリングを導入したい方

• CADデータを再利用資産にしたい方

図面がない製品はCAD化できるのか

図面がない製品でもCAD化は可能です。

ただし、スキャンデータをそのままCADデータへ「変換」するのではなく、用途に合わせて設計用モデルとして「再構築」する工程が必要になります。

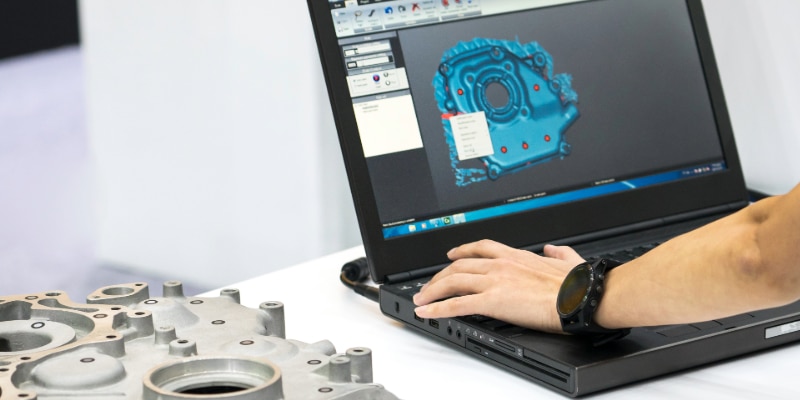

3Dスキャナを使えば、既存部品や現物形状を点群データまたはポリゴンメッシュとして取得できます。ただし、スキャンデータは形状の表面を測定したデータであり、設計で使うCADデータとは構造が異なります。

スキャンデータは、点の集合である点群、または三角形ポリゴンで構成されたメッシュとして扱われます。一方、設計用CADデータは、面、エッジ、穴、フィレット、履歴、寸法拘束などを持つB-Repやパラメトリックモデルとして扱われます。

そのため、点群やメッシュをCADソフトに読み込んだだけでは、設計変更、CAE解析、CAM加工、図面化に耐えるモデルにはなりません。実務で使えるCAD化には、形状の特徴を読み取り、必要な面やフィーチャーを再構築する工程が必要です。

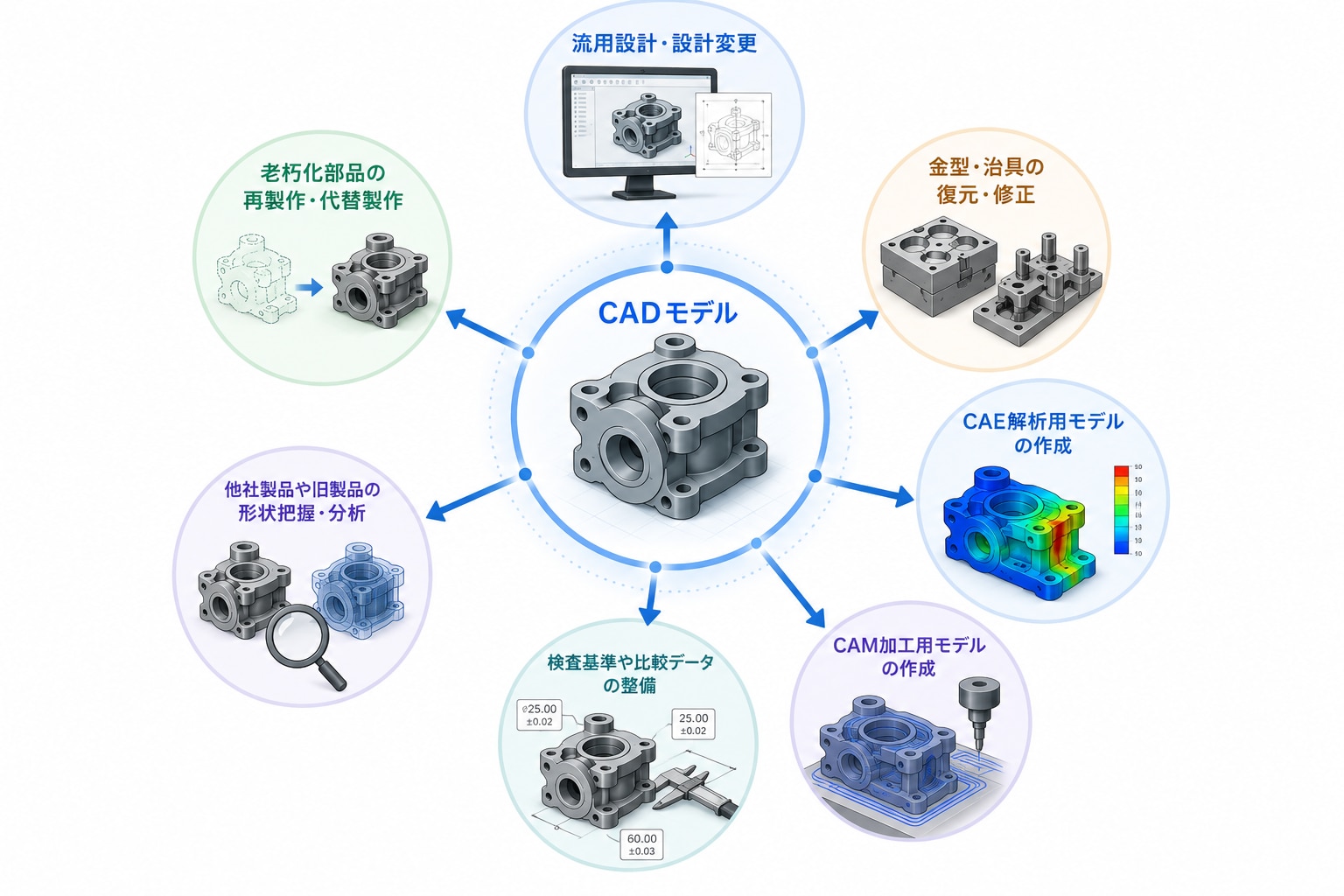

CAD化の主な目的と活用例

図面がない製品をCAD化する目的は、単に現物形状を保存することではありません。設計・製造・解析など、さまざまな業務で再利用できるデータとして活用することが主な目的です。

実務では、次のような用途で利用されています。

• 既存部品の流用設計
• 老朽化部品の再製作
• 金型や治具の復元
• 他社製品や旧製品の形状把握
• CAE解析用モデルの作成
• CAM加工用モデルの作成
• 検査基準や比較データの整備

CAD化に求められる精度や作業内容は、最終的な用途によって異なります。例えば、設計変更を行う場合は編集しやすいモデルが重要になり、加工や検査に使用する場合は基準面や寸法の精度が重視されます。

点群やメッシュをCADに変換できない理由

点群やメッシュをCADデータへそのまま変換することはできません。

その理由は、スキャンデータには設計に必要な情報が含まれておらず、CADデータとは構造そのものが異なるためです。

3Dスキャンで得られる点群やメッシュには、穴、平面、円筒、フィレットといった設計上の意味が含まれていません。形状の表面は取得できますが、寸法定義、公差、基準面、機能的な意図までは取得できません。

例えば、現物に直径10mmの穴があったとしても、スキャンデータ上では穴周辺の点やポリゴンとして表現されます。CAD上で「直径10mmの穴フィーチャー」として認識されるわけではありません。

データ構造の違い

スキャンデータとCADデータの違いは、リバースエンジニアリングの成否を左右します。

点群からCADへの作業は、ファイル形式を変えるだけの処理ではありません。

平面、円筒、円錐、自由曲面などを抽出し、必要に応じてNURBSサーフェスを作成し、面同士の連続性を調整する再構築作業です。

CAD化で失敗しやすい原因3つ

CAD化の失敗は、スキャン精度だけでなく、要求精度と最終用途を決めないまま作業を始めることで起こります。

リバースエンジニアリングでは、「とりあえずスキャンする」という進め方が手戻りの原因になります。対象物の形状、測定環境、必要精度、最終用途を決めずに進めると、後工程でモデルが使えないことがあります。

①幾何誤差の蓄積

CAD化では、スキャン誤差、メッシュ近似誤差、サーフェスフィッティング誤差が重なります。要求精度が厳しい部品では、累積誤差によって設計基準や検査基準を満たせない可能性があります。

特に、嵌合部、取り付け穴、基準面、摺動部などは、見た目の再現よりも寸法精度が重要です。全体形状を細かく再現しても、機能部の精度が不足すれば実務では使いにくいモデルになります。

②トポロジー不整合

メッシュデータには、CADのような明確なエッジやフィーチャーの概念がありません。穴、面、フィレット、リブなどの設計要素が失われると、CAD上での編集や履歴管理が難しくなります。

トポロジーが整理されていないモデルは、CAE解析でメッシュ品質が低下したり、CAMで加工パスが不安定になったりする原因になります。

③モデリング工数の増加

自由曲面、薄肉形状、非対称形状、内部構造を含む製品では、CAD化の工数が増えます。

手動でサーフェスを作成し、トリム処理を行い、接線連続や曲率連続を調整する必要があるためです。特にG1連続やG2連続を求める外観部品、金型部品、意匠面では、スキャンデータをなぞるだけでは品質を確保できません。

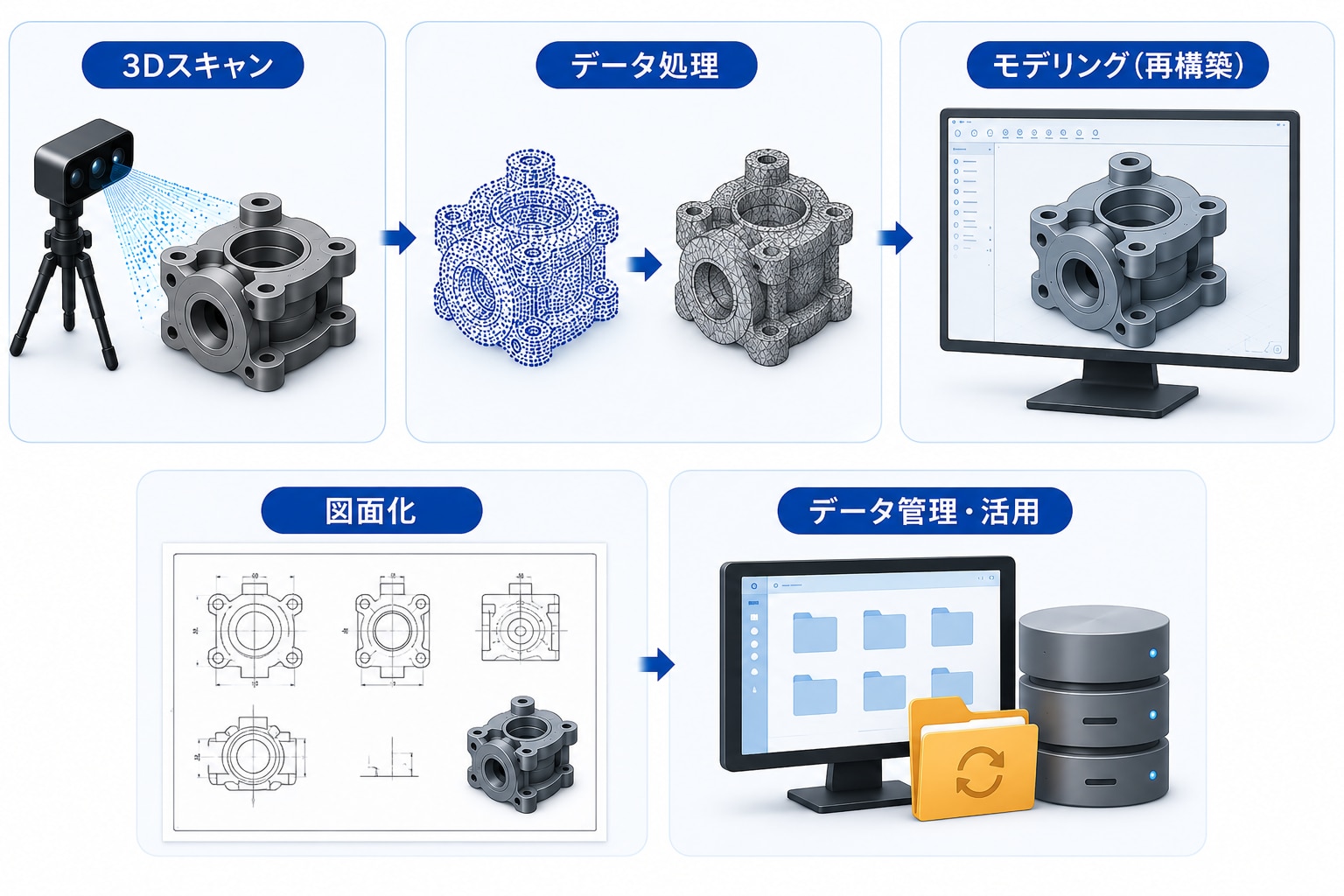

CAD化はどのような工程で進めるべきか

CAD化は、スキャン前の計画から、最終的なモデル検証・図面化までを一連の工程として進めることが重要です。CADソフト上でのモデリングだけで品質が決まるわけではなく、前工程の精度や設計方針が完成度を大きく左右します。

一般的には、次の5つのステップで進めます。

STEP1. スキャン仕様の設計

まずは、スキャンする前に測定条件を決めます。後工程を見据えて準備することで、手戻りを大幅に減らせます。確認する主な項目は次のとおりです。

• 必要な測定精度
• 測定範囲
• 基準座標系
• 対象物の材質・表面状態
• スキャン解像度
• 基準点や固定方法

反射しやすい金属や黒色・透明に近い素材、死角の多い形状では、測定条件を工夫する必要があります。また、CAD化後に使用する基準面や座標系を意識して測定すると、後工程の位置合わせがスムーズになります。

STEP2. データ前処理

取得した点群やメッシュには、ノイズや欠損などが含まれるため、そのままではCAD化できません。前処理では、データを解析しやすい状態へ整えます。主な作業は以下のとおりです。

• ノイズ除去
• 外れ値除去
• リサンプリング
• 穴埋め
• 位置合わせ

前処理の品質が低いと、後のサーフェス作成にも影響します。不要な点を残したままCAD化すると、本来平面である部分が波打ったり、形状が歪んだりする原因になります。

STEP3. 特徴抽出・形状認識

前処理が終わったデータから、CADモデルに必要な形状を認識します。
例えば、次のような形状へ分類します。

• 平面
• 円筒
• 円錐
• 自由曲面
• フィレット

この工程では、現物をそのまま再現する部分と、設計値として整理し直す部分を判断することが重要です。摩耗や変形まで忠実に再現してしまうと、再製作時に問題が残る場合があります。

STEP4. CADモデルの再構築

抽出した形状をもとに、設計で利用できるCADモデルを作成します。用途に応じて、

• サーフェスモデリング
• ハイブリッドモデリング
• パラメトリックモデリング

などを使い分けながら、編集しやすいCADデータへ再構築します。

取り付け穴や基準面、勘合部などはパラメトリック要素として再定義することで、設計変更や図面作成にも対応しやすくなります。

STEP5. モデル検証・図面化

完成したCADモデルが、最終用途に適した品質になっているか確認します。
主な確認項目は次のとおりです。

• 現物との寸法差
• 形状の再現精度
• 干渉の有無
• 設計変更への対応性

問題がなければ、寸法・公差・注記を追加して図面を作成し、CADデータとあわせて管理・再利用できる状態にします。

導入時に注意すべきこと

導入時の最大の注意点は、点群からCADへの作業を単なるデータ変換として扱わないことです。

リバースエンジニアリングは、測定、前処理、形状認識、再構築、検証を含む業務プロセスです。ツールの機能だけで成否を判断すると、現場導入後に「スキャンはできるが使えるCADにならない」という問題が起こります。

運用で詰まりやすい点

導入後に詰まりやすいのは、精度基準の未定義、担当範囲の不明確さ、CAD化データの管理不足です。誰が測定条件を決め、誰が前処理し、誰が設計意図を付与するのかを決めておく必要があります。

また、CAD化したデータを単発作業で終わらせると、再利用価値が限定されます。品番、用途、改訂履歴、関連図面、測定条件を紐づけて管理すると、リバースエンジニアリングは設計資産を増やす取り組みになります。

リバースエンジニアリングに活用できるソフトウェア3選

3DスキャンデータからCADモデルを再構築する際には、リバースエンジニアリングに対応したソフトウェアを活用することで、形状認識やモデリングを効率化できます。

こちらでは代表的なソフトウェアを3つご紹介します。

Geomagic Design X

「Geomagic Design X」は、3Dスキャンで取得した点群やメッシュからCADモデルを作成するためのリバースエンジニアリングソフトウェアです。

スキャンデータから形状を認識してCADモデルを再構築でき、SOLIDWORKSなどの主要なCADソフトウェアとの連携にも対応しています。機械部品や金型、既存製品の復元など、本格的なリバースエンジニアリングに適しています。

Mesh2Surface

「Mesh2Surface」は、3DスキャンデータからCADモデルやサーフェスを作成するためのリバースエンジニアリングソフトウェアです。SOLIDWORKSやRhinoなどと組み合わせて利用でき、メッシュデータを参照しながら部品形状を再構築できます。既存部品のCAD化などに活用できます。

RhinoResurf

「RhinoResurf」は、Rhino上でメッシュや点群からサーフェスを作成するためのリバースエンジニアリング向けツールです。特に自由曲面を含む形状のサーフェス化に活用できるため、複雑な曲面を持つ製品や意匠形状をCAD化したい場合に適しています。

よくある問合せ（FAQ）

Q1. 3Dスキャンすれば自動でCADデータになりますか？

A.3Dスキャンだけで、設計変更に使えるCADデータが自動生成されるとは限りません。スキャンで取得できるのは点群やメッシュであり、CADの履歴、寸法、公差、設計意図は別途整理する必要があります。

Q2. 点群データとメッシュデータの違いは何ですか？

A.点群データは座標点の集合で、メッシュデータは点を三角形ポリゴンでつないだ表面データです。どちらも現物形状の把握には有効ですが、CADのように穴やフィレットを編集できる構造ではありません。

Q3. CAD化に向いていない形状はありますか？

A.自由曲面が多い形状、内部構造が複雑な形状、薄肉で変形しやすい形状は難易度が高くなります。ただし、目的を限定し、機能部や接続部を優先して再構築すれば実務で活用できるケースがあります。

Q4. CAD化の精度はどのように決めればよいですか？

A.CAD化の精度は、最終用途から決めることが重要です。流用設計、解析、加工、検査では必要精度が異なります。最初に用途と評価基準を決めることで、過剰なモデリング工数や手戻りを抑えられます。

Q5. CAD化したデータはどのように管理すべきですか？

A.CAD化したデータは、品番、測定条件、用途、改訂履歴、関連資料と紐づけて管理することが有効です。検索や再利用ができる状態にすると、リバースエンジニアリングの成果を設計資産として活用しやすくなります。
