【寸法・文字編】配置数値を計算し配置したい

操作方法:「演算 」

  1. [文字]-[演算] を選択します。
    ​​​​​​​
  2. コマンドモード1「演算」、モード2「位置指定」を選択します。
    配置数値を計算し配置したい①

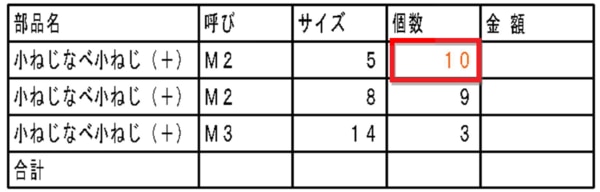

  3. 計算をする文字を範囲選択します。


    配置数値を計算し配置したい②

  4. 確定(Enter)をします。

  5. コンソールパネルに「×839」と入力し確定します。配置数値を計算し配置したい③

  6. 任意位置をクリックし、10×839 の結果を配置します。

配置数値を計算し配置したい④


 操作方法:「集計 」

  1. [文字]-[演算] を選択します。

  2. コマンドモード1「集計」、モード2「位置指定」を選択します。
    配置数値を計算し配置したい⑤

  3. 計算をする文字を範囲選択します。


    配置数値を計算し配置したい⑥
  4. 確定(Enter)をします。

  5. 任意位置をクリックし、集計結果を配置します。

    配置数値を計算し配置したい⑦
