STEPデータの穴をAIでリスト化してみた｜Autodesk Assistantで履歴のないモデルを一気に解析

Autodesk Assistantは、Fusion上で日本語の対話形式で操作・解析・情報取得ができるAIアシスタントです。今回は取引先から支給された履歴のないSTEPデータ2種類を題材に、「穴情報を全部リスト化できるのか」を検証しました。

結果として、穴径・深さ・個数に加え、M規格との照合や下穴／通し穴の推定まで自動で出力され、見積や加工検討の初期判断に十分使える内容でした。

本記事では、STEPデータを使用した検証パターン2種類の結果をご紹介します。

こんな方におすすめの記事です

• STEPデータの穴を手作業で拾っている方
• 3Dモデルから加工判断したい方
• 見積作成を効率化したい方
• AI機能の実力を見極めたい方
• Fusionの新しい使い方を探している方

検証内容の概要

今回の検証は、取引先から支給されたプレートモデル（STEPデータ）をFusionに読み込み、Autodesk Assistantへ自然言語でプロンプトを入力し、履歴のないSTEPデータから、穴情報を一括抽出できるかを確認するものです。

検証条件

• 使用ソフト：Autodesk Fusion
• 使用AI：Autodesk Assistant（Fusion組み込み）
• 入力データ：STEP形式のプレート部品（履歴なし）
• 検証パターン：
  ①穴数の多いプレート（円盤状）
  ②ベースプレート（直方体状）
• 入力方法：日本語のチャットプロンプト

期待した結果は「穴径と深さがリスト化されること」でしたが、実際にはそれ以上のアウトプットが得られました。

検証パターン①

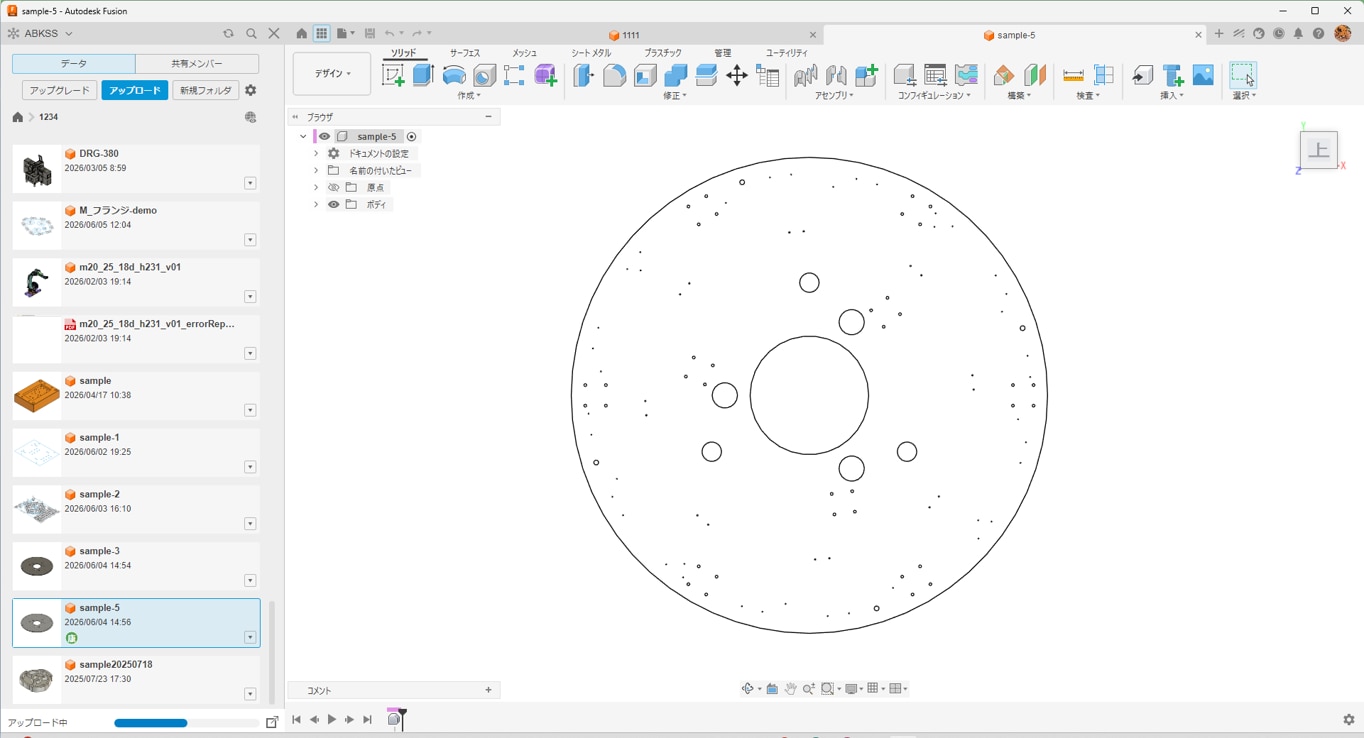

プレートモデル（STEP）読込画面：取引先支給のSTEPデータをFusionで読込した状態

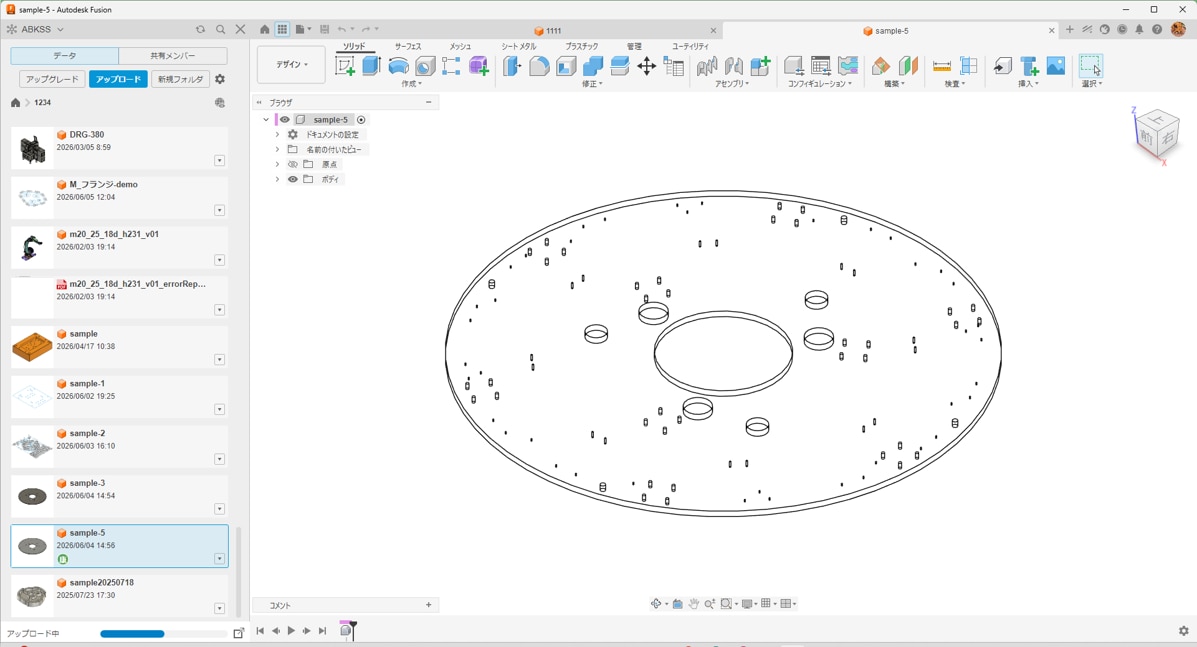

プレートモデルの別アングル／拡大：履歴情報のないモデルであることが確認できる

検証パターン②

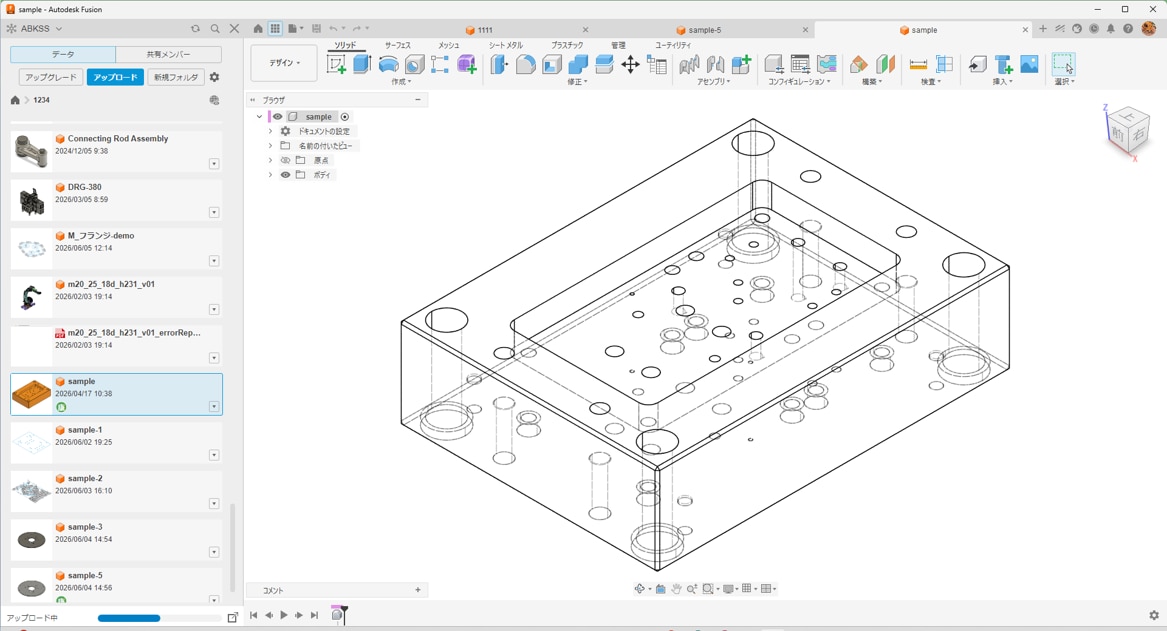

ベースプレート読込画面：より複雑な形状のベースプレートで再検証

実際に試してみた

検証①：円盤プレートで穴情報を抽出

STEP1：画面右側にAutodesk Assistantのチャットパネルを表示

まずはSTEPデータをFusionに読み込み、画面右上のヘルプアイコンからAutodesk Assistantを起動します。すると、画面右側にAutodesk Assistantのチャットパネルが表示されます。

STEP2：日本語で穴情報の抽出を依頼

Autodesk Assistantのチャットパネルに、次のようなプロンプトを入力し、穴情報の抽出を依頼します。日本語に対応しており大変便利です。

STEP3：M表記つきの穴リストが自動生成された

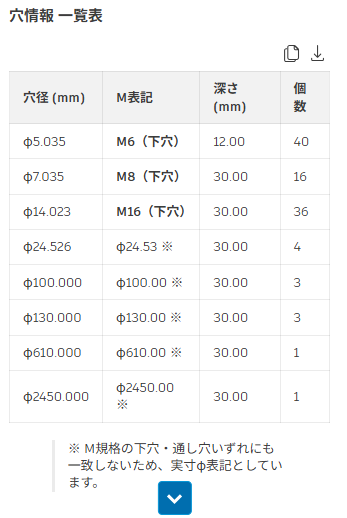

数秒後、Assistantから出力されたのは、8種類の穴を整理した一覧表でした。

↓規格外サイズには判断コメントが付与される

この機能のポイントは、単なる寸法取得ではなく、「製造視点で整理された情報」として出力される点です。これにより、図面がなくても加工検討・見積の判断材料として活用できます。

例えば、

• M表記への自動変換
• 通し穴／タップ穴の推定
• 規格外サイズの抽出

特にSTEPデータのような履歴のないモデルでも解析できる点は、現場での活用価値が非常に高いです。

• 規格外サイズを自動で切り分けてくれる
• 「下穴／通し穴」の推定までしてくれる
• 表形式でそのままコピペできる

• 大径穴の最終用途（ボルト通し／座ぐり／ポート）は人間判断が必要
• 「※M規格の下穴・通し穴いずれにも一致しないため」と注釈はあるが、判断材料を別途用意する必要あり

検証②：ベースプレートで穴数78個を一括処理

続いて、より複雑なベースプレートで再検証しました。

STEP1：画面右側にAutodesk Assistantのチャットパネルを表示

STEPデータをFusionに読み込み、画面右上のヘルプアイコンからAutodesk Assistantを起動するところまでは先ほどと同様です。

STEP2：日本語で穴情報の抽出を依頼

円盤プレートの時と同じプロンプトを入力し、穴情報の抽出を依頼します。

STEP3：穴数が多いモデルでも一括で整理された

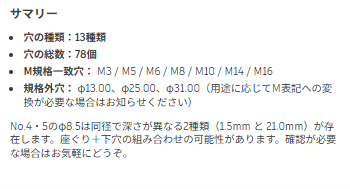

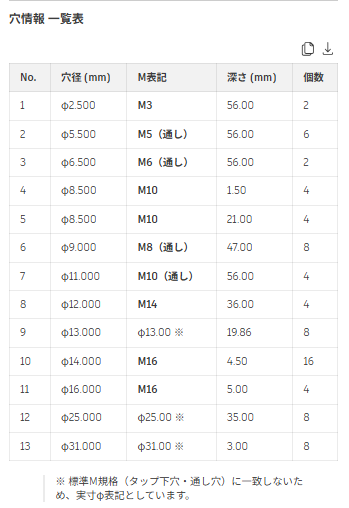

結果は13種類・合計78個の穴を一括分類。M3〜M16の標準規格すべてに照合され、規格外3種類は実寸φ表記で抽出されました。

特に印象的だったのが、「同じφ8.5でも深さ1.5mmと21.0mmの2種類がある」と検出した上で、「座ぐり＋下穴の組み合わせの可能性があります」と注記してくれた点です。

これは履歴のないSTEPデータでは人間でも見落としやすい箇所であり、AIが先回りして指摘してくれる価値は大きいと感じました。

• 78個の穴を抜け漏れなく整理
• 同径・異深さを別カウントしてくれる
• 座ぐり構造の可能性まで示唆

• 自動判定はあくまで「可能性」のため、最終確認は必要
• プロンプトの書き方で出力フォーマットが変わるため、社内で運用ルール化が必要

実務で使えると感じた場面

検証を通じて、特に以下の業務での効果が期待できると感じました。

• 加工見積の初期判断：図面化前の段階でも、穴の規格・本数から工数見積が可能
• 支給データの受入確認：取引先からのSTEPデータを社内基準でチェックする際の一次解析
• 履歴なしモデルの解析：他CADで作成された中間データの内容把握
• 加工工程設計の前段階：タップ／通し／座ぐりの切り分けによる工程整理

特に「図面が間に合っていないが見積を出したい」というシーンでは、強力な武器になります。

ABKSS視点での考察

今回の検証で最も価値を感じたのは、単なる寸法取得ツールではなく「製造視点で整理された情報」が出力される点です。

従来のSTEPデータ解析では、寸法は取れても「これがM6の下穴なのか、φ5の通し穴なのか」までは人間が解釈する必要がありました。Autodesk Assistantは、設計データに直接アクセスし、製造規格に照らした文脈で情報を返してくれるため、図面に頼らない加工判断のハードルが大きく下がります。

一方で、AIの出力はあくまで「推定」である点には注意が必要です。規格外の大径穴は依然として人間判断が必要であり、業務に組み込む際は「AIが棚卸しし、人が判断する」という役割分担を明確にすることが重要です。

Autodesk Assistant は図面レス加工・見積業務に効果あり

今回の検証結果をふまえ、向いている業務とそうでない業務を整理してみました。

向いている企業：図面レスの試作・小ロット加工が多い製造業、見積スピードを重視する加工業者、設計と製造をつなぐ業務改善を進めたい企業

向いていない企業：図面と完全一致した検査結果が必須の業務（最終検査用途には不向き）、AI出力のダブルチェック体制が組めない組織

FAQ

Q1. 履歴のないSTEPデータでも使えますか？

A. 使えます。今回の検証はまさに履歴情報のないSTEPで実施しています。形状認識ベースで対象エッジを抽出するため、インポートデータでも条件指定が機能しました。

Q2. 日本語のプロンプトで操作できますか？

A. 今回の検証では日本語で問題なく動作しました。「M00と表記して」のような細かい指定にも対応しました。ただし条件は径・寸法・向きなど具体的に指定するのが安定動作のコツです。

Q3. 出力結果はそのまま見積に使えますか？

A. 一次資料としては有効ですが、規格外サイズの用途判断は人間の確認が必要です。AIは「選択作業の高速化」を担うものであり、設計判断の責任は人に残ります。

Q4. どの製品で使えますか？

A. Autodesk Fusion環境で利用可能です。対応製品の最新情報はAutodesk公式サポートページをご確認ください。

Q5. 操作にAIの専門知識は必要ですか？

A. 不要です。会話形式で指示できるため、特別なコマンドを覚える必要はありません。
