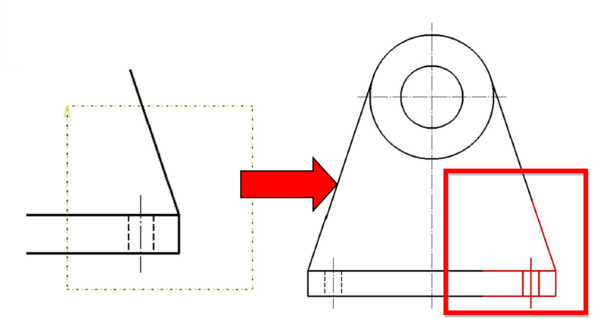

【作図編】矩形で囲った内側の要素のみ要素属性をしたい

削除コマンドでは、矩形選択をした内側の要素のみ切り取るように削除が可能ですが、要素属性変更コマンドではこの動作ができません。トリムコマンドを利用し代替する事が可能です。

操作方法

1.　[作図]－[矩形] を選択し、矩形を作図します。

2.　要素を変更したい線種・線幅・色にカレントを変更します。

​​​​​​​3.　[編集]－[トリム]－[閉ループ] を選択します。

4.　コマンドモード3「内変更」を選択します。

5.　1 で作図した矩形を選択し、確定します。先に作図した矩形は削除してください。

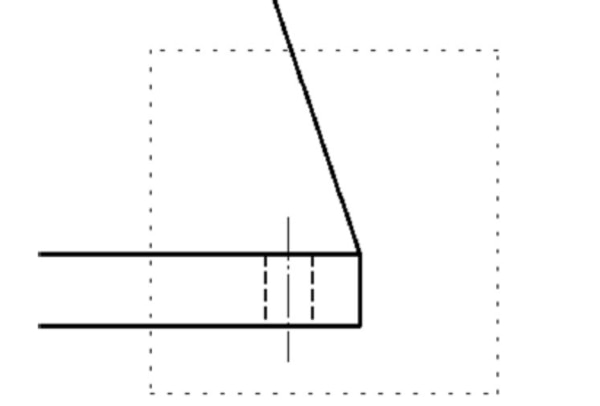

※今回の画像では、1 の矩形を補助線で作図しています。補助線で作図した場合は、＠キー押下で非表示にする事ができます。
