検図の目的・手順・チェックポイント｜誤記と旧版利用を防ぐ版管理

図面のミスは、手戻りや納期遅延だけでなく、品質事故や安全上のトラブルにもつながります。こうしたリスクを減らすために欠かせない工程が「検図」です。

しかし実務では、修正が重なった結果「最新版の図面がどれか分からない」「旧版のまま現場が進んでしまう」といった版管理の問題が起きがちです。

本記事では、検図の基本から実践のポイントまでを整理しつつ、誤記トラブルを防ぐための版管理の考え方と、図面管理システム活用の方向性まで解説します。

こんな方におすすめの記事です

• 検図の手順を体系的に整理したい方
• 図面の誤記や手戻りを減らしたい方
• 完成図書の最新版判断に迷っている方
• 版管理を仕組み化して定着させたい方

検図とは

「検図」とは、作成された図面を第三者の視点で確認し、要求仕様や設計意図に照らして妥当性を検証する工程です。

単なる誤字脱字のチェックではなく、寸法や公差、材質、加工・組立性、安全性、法規や規格まで含めて確認するのが本来の役割です。

設計者が自分の図面を見直す「セルフチェック」と違い、検図は客観性を担保し、見落としを減らすための仕組みとして機能します。

製造業で検図が重要な理由

QCDへの影響

「QCD」とは、製造業やプロジェクト管理における「品質（Quality）」「コスト（Cost）」「納期（Delivery）」の頭文字をとった用語で、製造業には欠かすことのできない要素です。　

検図が甘いと、品質・コスト・納期（QCD）にそのまま跳ね返ってきます。

たとえば、寸法をひとつ書き間違えただけでも、加工のやり直しが必要になって納期は後ろ倒しになり、その分の費用も増えていきます。

さらに、出荷してから不具合が見つかると厄介です。クレーム対応や再出荷が発生して、場合によってはリコールにまで発展することもあります。

安全性・法規・規格の観点

図面には、製品の安全性に関わる要素が含まれます。たとえば、耐荷重、保護構造、材料選定、溶接条件、表面処理などの要素があります。

法規や業界規格が関わる製品では、図面段階での不整合は重大事故につながりかねません。

また、取引先によっては、図面の改訂履歴や承認記録を品質保証の一部として求められることもあります。検図が形式だけになってしまうと、監査対応やトレーサビリティの面でも弱点になります。

検図の目的と役割

検図の目的は大きく分けて3つあります。

• 図面としての正しさを確認し、誤記や矛盾を潰すこと
• 要求仕様や顧客要望に対して設計が適合しているかを確認し、品質を保証すること
• 製造・施工に移したときに問題が起きないかを事前に洗い出し、手戻りを防ぐこと

検図が機能すると、設計部門だけでなく製造や施工、調達、品質保証など関係者全体が同じ情報を基に動けるようになります。

検図のチェックポイント

検図は「全部を見る」より、事故につながりやすい要点を確実に押さえることが大切です。

まずは寸法・公差・尺度を優先して確認し、主要寸法の抜けや基準の曖昧さがないかを早い段階でチェックします。次に形状や配置を見て、干渉や組立性まで含めて問題がないかを確認します。

特に押さえたいのはこれらの観点です。

• 寸法・公差・尺度の整合
• 形状・配置・干渉・組立性
• 材質・表面処理・熱処理
• 注記・記号・溶接指示・部品表

検図の手順とフロー

①検図前の準備（仕様書・要求事項の整理）

まずは、仕様書・要求事項・変更指示など参照資料を集め、最新版に統一します。

過去図面を参照する場合は、どの版を根拠にするかを明確にしておきましょう。

前提が曖昧なまま検図を進めると、後工程で指摘が再発しやすくなるため、準備段階で基準を固めておくことが重要です。

②一次検図（全体確認）

一次検図ではこのような要素をチェックし、図面の全体構成と整合性を中心に確認します。

• 図枠情報
• 尺度
• 図面番号
• 改訂欄
• 部品表の有無
• 主要寸法の整合

ここでの狙いは、細部に入る前に「そもそも設計の方向性が合っているか」「図面として破綻していないか」を見抜くことです。

③二次検図（詳細確認）

二次検図では、このような詳細なポイントを詰めていきます。

• 寸法・公差

• 形状

• 材質

• 注記

ここで重要なのは「設計者の意図が現場に伝わる形になっているか」という視点です。正しい形状でも、注記が不足していれば現場判断が増え、バラつきやミスが生まれます。

④修正指摘・再確認・承認

検図で出た指摘は、修正内容と理由を記録し、修正後に再確認したうえで承認します。

ここで必ずセットにしたいのが「版管理」です。承認した版を正式版として確定し、関係者が迷わず最新版に辿り着ける状態を作ります。

修正PDFが分散したり、CADとPDFで版が食い違ったりすると、旧版が使われるリスクが高まります。そこで、CADやPDF、仕様書などの関連ファイルをまとめて保管し、相互に紐づけて管理できる仕組みを用意しておくと、検図の成果を現場まで確実に届けやすくなります。

検図は「正式版を確定する」ところまで含めて完了します。

検図で見落としやすいミスの例と対策

寸法・公差の不整合

寸法や公差は確認対象が多く、見落としが起きやすい領域です。基準が曖昧なまま進むと、現場判断が増えて品質がぶれます。

例としては次のとおりです。

• 主要寸法の抜け、寸法の矛盾（計算が合わない）

• 公差の入れ忘れ／不要な厳公差の指定

• 幾何公差の未定義、基準面・基準軸の不明確さ

機能に対して必要十分な指示になっているかを重点的に確認します。

組立・干渉の見落とし

図面上は成立していても、現場では「組めない」「工具が入らない」ことがあります。部品点数が多いほど発見が遅れやすく、手戻りの原因になります。

例としては次のとおりです。

• 部品同士や可動域での干渉、クリアランス不足

• 工具アクセス不可（締結できない、作業スペースがない）

• 組立順序の矛盾（後から入らない、分解が必要になる）

現場で再現できるか、作業性まで含めて確認することが重要です。

旧版利用・版管理ミス

検図が丁寧でも、確認したのが旧版なら成果は活かせません。修正が重なるほど版が分散し、最新版判断が人頼みになります。

例としては次のとおりです。

• 「最終」「再送」などの派生ファイルが増える

• PDFとCAD、共有先で版が食い違う

• 修正内容が反映された版が周知されない

検図は「正式版の確定」と「旧版の区別」まで含めて完結します。

検図を効率化する方法

検図は重要ですが、時間がかかりすぎると運用が続きません。こちらでは品質を落とさず効率化するための現実的な方法を紹介します。

チェックリストの標準化と活用

検図品質を安定させるには、確認観点を個人の経験や勘に頼らず、共通基準として整理することが有効です。

過去の不具合事例や社内ルールを反映したチェックリストを整備し、判断基準まで明文化します。そして製品や図面種類ごとにテンプレート化することで、確認漏れを防ぎつつ、検図時間の短縮にもつながります。

IT・3Dツールの活用

差分検出や属性チェックなど、機械が得意な確認作業はAIやRPAをはじめとするデジタルツールに任せることで効率の向上が期待できます。

3Dモデルを活用すれば、干渉や組立性の問題を視覚的に把握でき、早期発見が可能です。人の目視確認とツールの自動チェックを組み合わせることで、精度を保ちながら負担の軽減にもつながります。

ただし、こうしたツールの効果を継続的に活かすには、図面管理システムなどを活用し、CAD・PDF・関連資料を一元化し、最新版を確実に参照できる状態を整えることも欠かせません。

前後工程を整える

検図工程だけに手を入れるよりも、設計から承認までの流れ全体を見直したほうが効果的な場合もあります。

たとえば、作成者がセルフチェックで単純ミスをあらかじめ減らし、第三者検図では重大な不具合につながる観点に絞って確認する、といった役割分担が考えられます。

さらに、標準部品や定型表記を再利用して図面のばらつきを抑えることで、検図の効率と安定性を高めることもできます。

図面の再利用を進めるのであれば、類似図面を検索できる図面管理システムの活用も有効です。過去の設計資産を参照しやすくなることで、流用時の見落としを防ぎやすくなります。　

検図の成果を現場に届けるには

検図と版管理は切り離せない

検図は図面の正しさを確認する工程ですが、その成果を活かすには「どの版が正式版か」を明確にする必要があります。いくら丁寧に検図しても、現場が旧版を使えば意味がありません。

版管理が機能するためには、次の3点が揃っていることが重要です。

• 最新版が一意に確定している
• 変更履歴が追える
• 旧版が明確に区別されている

検図は確認して終わりではなく、正式版を確定するまで含めて完結します。

ルールだけでは限界がある理由

版管理は、命名ルールやフォルダ整理、Excel台帳でも運用できますが、修正回数や関係者が増えるほど崩れやすくなります。

例えば次のような状態が起きがちです。

• 「最終」「再送」など派生ファイルが増える

• 台帳更新が追いつかず現物と一致しない

• メール添付やローカル保存でデータが分散する

結果として最新版の判断が人頼みになり、誤版利用や共有漏れにつながります。

そのため、運用の工夫だけではなく、迷いなく最新版に辿り着ける仕組みが必要になります。

図面管理システムを活用するという選択肢

そこで有効なのが、図面・完成図書を一元管理し、検図から承認までの流れを仕組み化できる「図面管理システム」です。最新版の確定や履歴の把握が標準動作になり、検図の成果を現場まで確実に届けやすくなります。

図面管理システムには、検図や版管理を支える次のような機能があります。

• 自動版管理：更新ごとに版を整理し、最新版を明確化

• 履歴の可視化：誰が・いつ・何を修正したか追跡可能

• 旧版のアーカイブ管理：誤版利用を防止

• 承認ワークフロー：正式版を確定し、関係者へ共有

• 類似図面検索：過去の設計資産を参照し、流用時の見落としを防止

• 図面の差分比較：類似検索結果から2つの図面を比較が可能

図面管理システムなら「図面バンク」がおすすめ

検図作業にも役立つ図面管理システム「図面バンク」は、株式会社New Innovationsが提供するクラウド型の図面管理サービスです。

月額48,000円（※2026年2月時点）から利用でき、ユーザー数・図面保管数は無制限。図面が増えても追加課金を気にせず運用できる点が特長です。

60種類以上のファイル形式に対応し、AIが図面形状を解析して類似図面を自動抽出。キーワードだけに頼らない検索が可能です。さらに、3Dデータのプレビューや関連資料の紐づけにも対応しており、図面の再利用性と検索性を大きく向上させます。

• 【対応ファイル形式】PDF、TIFF、JPEG、DXF、DWG、STEPほか
• 【料金】月額 48,000円～（税別）　※ユーザー数 / 図面保管数：無制限

最新版や履歴の可視化、アクセス制御など、版管理で発生しやすい混乱を防ぐ仕組みが備わっており、検図の成果を現場まで正確に届ける基盤として役立ちます。

正式版の確定と履歴管理

図面バンクは、図面ごとに版数を管理し、最新版を明確に表示できます。

更新履歴も記録されるため、誰がいつどのような修正を行ったのかを追跡可能です。正式版を一意に確定できることで、旧版との取り違えや誤利用を防ぎ、検図の成果を確実に現場へ届けることができます。

関連資料の紐付け管理

図面だけでなく、仕様書や見積書、技術文書などの関連資料を紐付けて一元管理できます。

図面と周辺情報を分断せずに保管できるため、検図や監査対応の際も必要な情報をすぐに参照できます。情報の散在を防ぎ、整合性の取れた運用が可能になります。

高度な検索機能

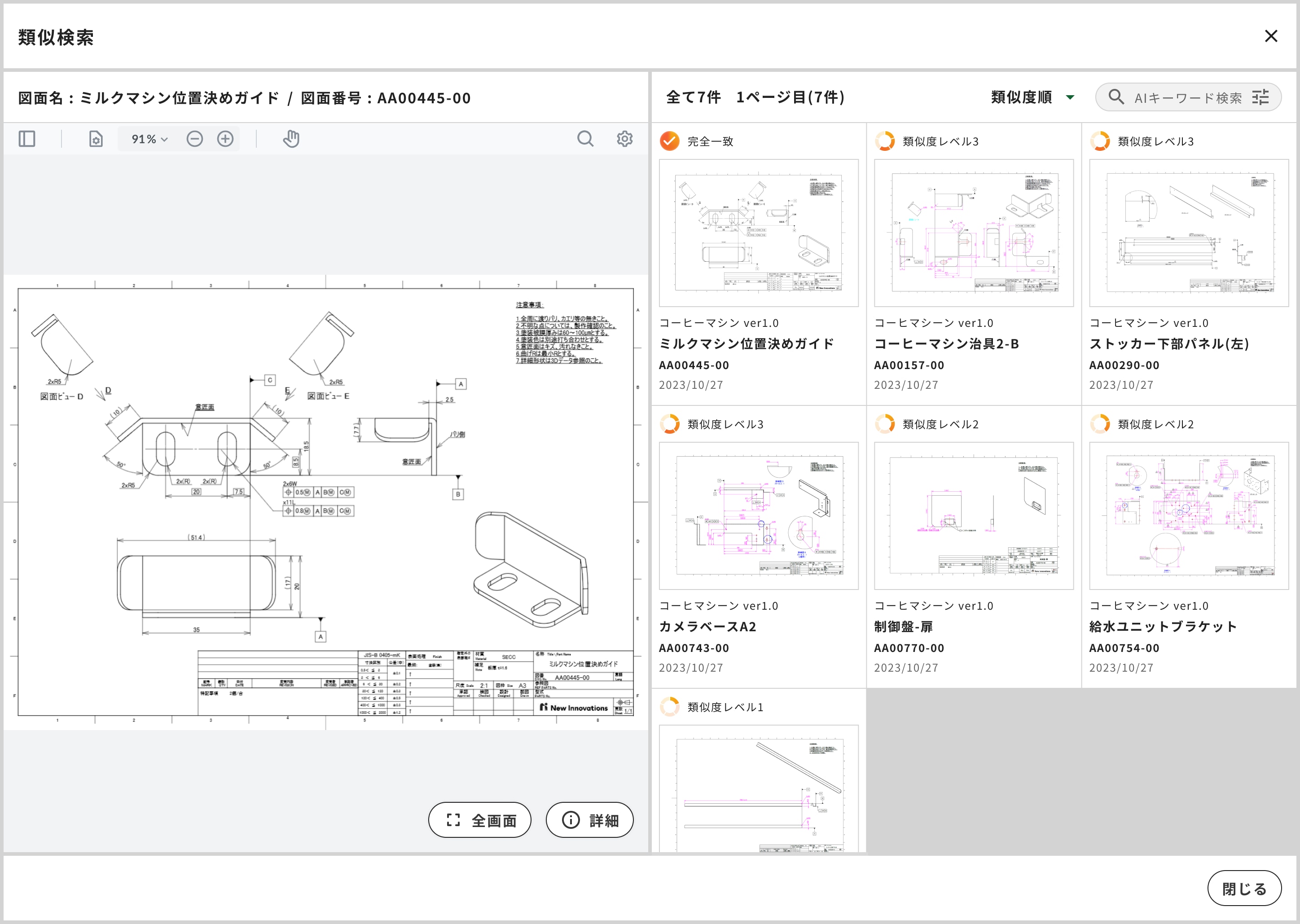

図面バンクでは、OCR全文検索やAIによる類似図面検索により、図面番号やキーワードだけでなく内容から図面を探すことができます。過去の設計資産を参照しやすくなるため、図面流用時の確認や検図の効率化にも役立ちます。

 さらに直近追加された新機能として、類似検索結果から2つの図面を選び、差分比較を行うことも可能になりました。

変更点を視覚的に把握できるため、設計変更や流用時の確認作業を効率化できます。

おわりに

本記事では、検図の基本から実践のポイントまでを整理しつつ、誤記と旧版利用を防ぐ版管理の考え方を説明しました。

検図は、図面品質を安定させるための重要な工程ですが、旧版が使われれば効果は失われます。命名や承認ルールに加え、最新版の確定・履歴の可視化・検索を仕組み化することが重要です。

図面バンクなどの図面管理システムを活用し、精度とスピードを両立した運用を目指してください。現場の課題に応じたツール選定や導入のご相談もABKSSへお気軽にお問い合わせください。
