PDMとPLMの違いと導入費用｜中小企業が図面管理を始める方法
PDMやPLMの導入を検討しているものの、「費用や規模が自社に合っているのか」と悩む企業は少なくありません。特に中小企業では、PDM・PLMの違いや導入費用が分かりにくいという声もあります。本記事ではPDM・PLMの概要や違い、費用感を整理し、図面管理システムという選択肢をご紹介します。
このような方におすすめの記事です
- PDMやPLMの導入を検討中の方
- PDMとPLMの違いを知りたい方
- 自社の規模に適した図面管理を行いたい方
- 図面管理に課題をお持ちの方
目次[非表示]
設計部門の図面管理によくある課題
設計部門では、日々多くの図面やCADデータを扱います。これらの情報は設計業務の基盤となるものですが、共有フォルダやExcel（エクセル）を中心に管理している場合、検索や版管理、情報共有に手間がかかることがあります。
こうした状況から、図面データの管理方法に悩むケースは少なくありません。

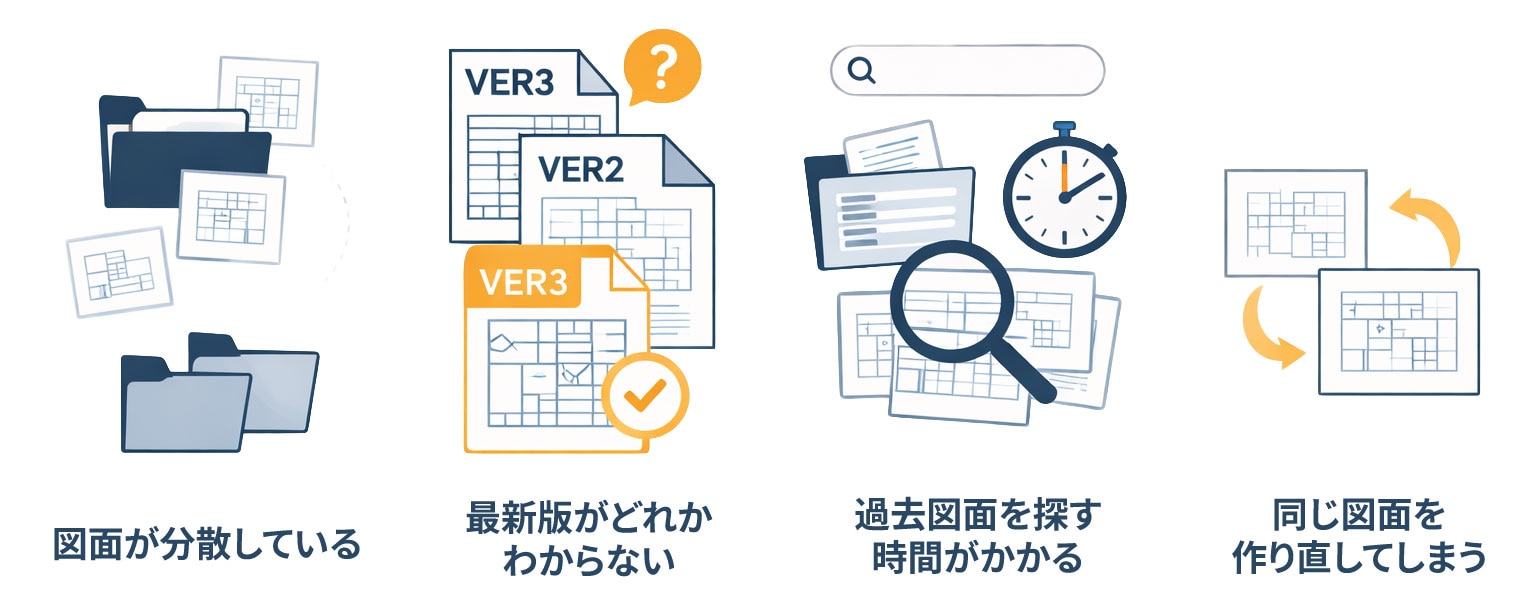

例えば次のような課題です。
図面が複数フォルダに分散している
最新版がどれかわからない
過去図面を探すのに時間がかかる
同じ図面を作り直してしまう
こうした課題を解決する仕組みとして、設計データや製品情報を管理する PDMやPLM が検討されることがあります。
PDMとは（Product Data Management）
PDMとは「Product Data Management」の略で、製品設計データを管理するシステムです。主に設計部門のデータ管理を目的としており、図面やCADデータなどの設計情報を一元的に管理します。
PDMで管理される中心的なデータは、設計業務の基盤となる次のような情報です。
CADデータ（3D / 2D）
図面（PDF、DWGなど）
設計変更履歴や承認情報
これらの情報を体系的に整理し一元管理することで、設計変更の見落としや手戻りを防ぎ、設計部門の業務品質を安定させます。
多くのPDM製品では、次のような機能が提供されています。
図面・CADデータ管理
版管理
承認ワークフロー
CADシステム連携
さらに、CADや図面に関連する仕様書や計算書などの設計図書もあわせて管理できる場合があります。これにより設計意図を含めた情報を残すことができ、後工程での理解促進やトレーサビリティ向上にもつながります。
PLMとは（Product Lifecycle Management）
PLMとは「Product Lifecycle Management」の略で、製品のライフサイクル全体の情報を管理するシステムです。設計データだけでなく、製造・品質・保守なども含め、製品情報を部門横断で統合管理します。
対象となる領域は次のように幅広く、企業全体の業務に関係します。
製品企画
設計・試作
調達・製造
出荷・品質管理
サービス（保守）
PLMの中心となるのは、製品構成を表す BOM（Bill of Materials：部品表）です。BOMは製品を構成する部品やサブアセンブリを階層構造で表したもので、設計・製造・調達・品質保証など複数部門が共通の基準として利用します。
また、BOMを構成する部品には次のような属性情報が紐づきます。
名称
材質
型式
調達区分
原価
リードタイム
PLMでは、BOMとこれらの品目情報を統合して管理することで、部門間の正確な情報共有を実現し、企業全体の品質・コスト・納期（QCD）の最適化にも貢献します。
つまりPLMは、製品情報をBOMに集約し、企業全体をつなぐ 部門横断の情報インフラ といえる仕組みです。

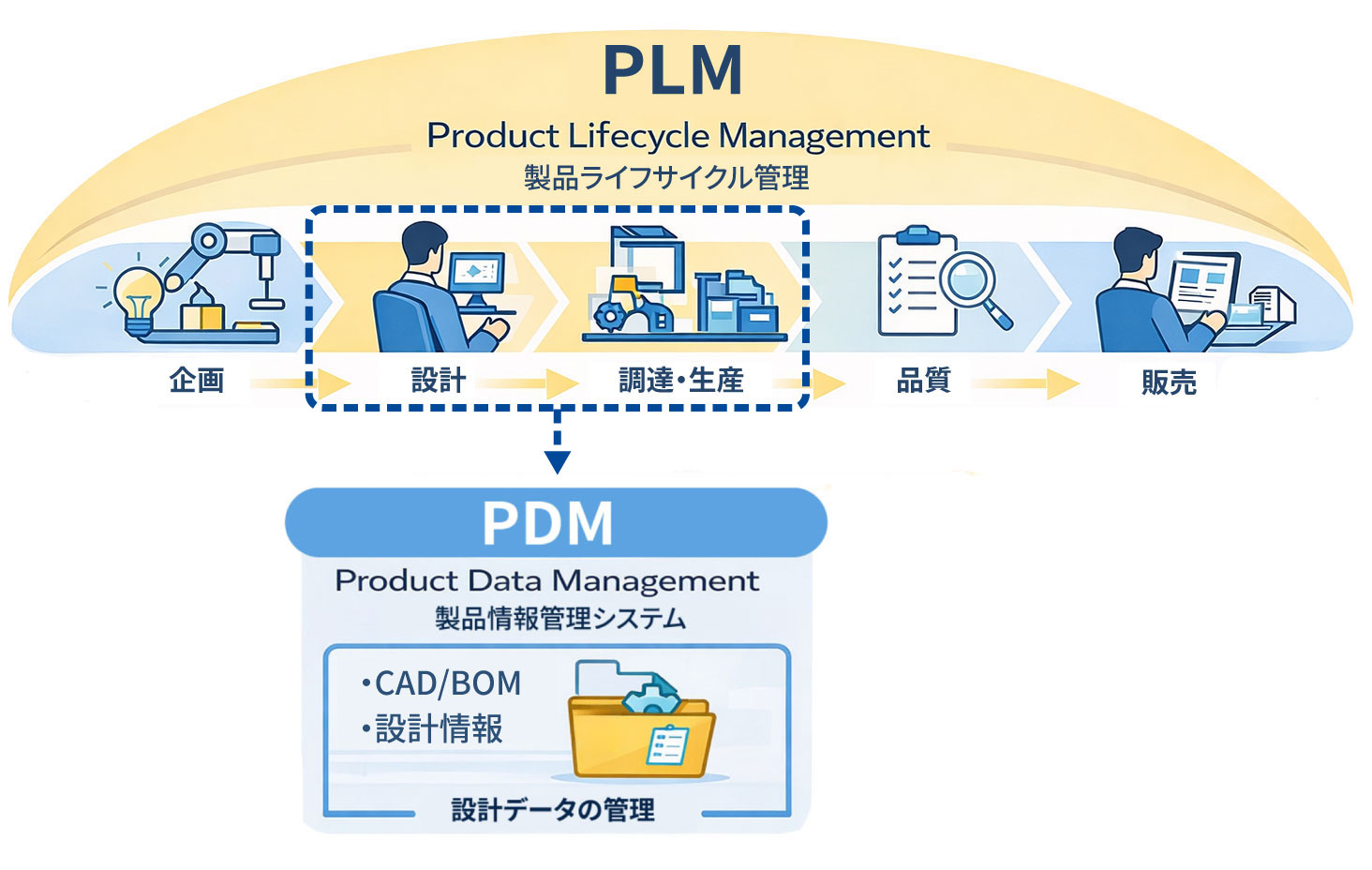

PDMとPLMの違い
PDMは、CADデータや部品表（BOM）など、設計・開発段階の技術データを管理する仕組みです。設計部門の効率化に向いています。
一方、PLMは企画から設計、製造、販売、廃棄まで、製品ライフサイクル全体の情報を統合管理する仕組みです。
主な違いは次のとおりです。
PDM：設計・開発段階のデータ管理、図面管理や版数管理に強い
PLM：製品全体の情報を全社で管理、部門間連携や全体最適に向く
設計部門の課題解決を優先するならPDM、全社で製品情報を一元化したい場合はPLMが適しています。
PDM・PLMの導入費用の目安
PDMやPLMを検討する際に気になるのが導入費用です。システムの種類や規模によって差はありますが、一般的には次のような費用感になるケースがあります。
- PDM：数百万円〜
- PLM：数千万円規模になる場合も
また、導入時には次のようなコストも発生する場合があり、企業規模によっては導入ハードルが高いと感じることもあります。
- システム設定費用
- カスタマイズ費用
- 運用設計や教育費用
PDM・PLMが未導入の企業も多い理由
PDMやPLMは有用な仕組みですが、必要性を感じていても導入が進まない企業は少なくありません。背景には、費用面だけでなく、現場運用との兼ね合いや導入準備の負担があります。
導入には準備や体制整備が必要になる点も、あわせて押さえておきたいポイントです。
未導入の背景としては、主に次のような点が挙げられます。
現場の経験や属人的な運用で対応できてしまう
運用開始にあたって入力や管理の負担が増える
過去データの整理やルール統一に工数がかかる
自社業務に合わせた運用設計が難しい場合がある
こうした背景から、まずは図面管理に特化した仕組みから整備する方法も現実的な選択肢になります。
たとえば、図面管理システムの「図面バンク」であれば、図面検索や版管理、共有といった設計現場で優先度の高い課題に絞って改善を進められます。PDMやPLMのように、全社的な運用設計や大規模なデータ整備が必要になりにくいため、導入時の負担を抑えながら始めやすい点が特長です。
中小企業にとってPDM・PLM導入のハードル
こうした背景に加えて、PDMやPLMはすべての企業にとって最適とは限りません。

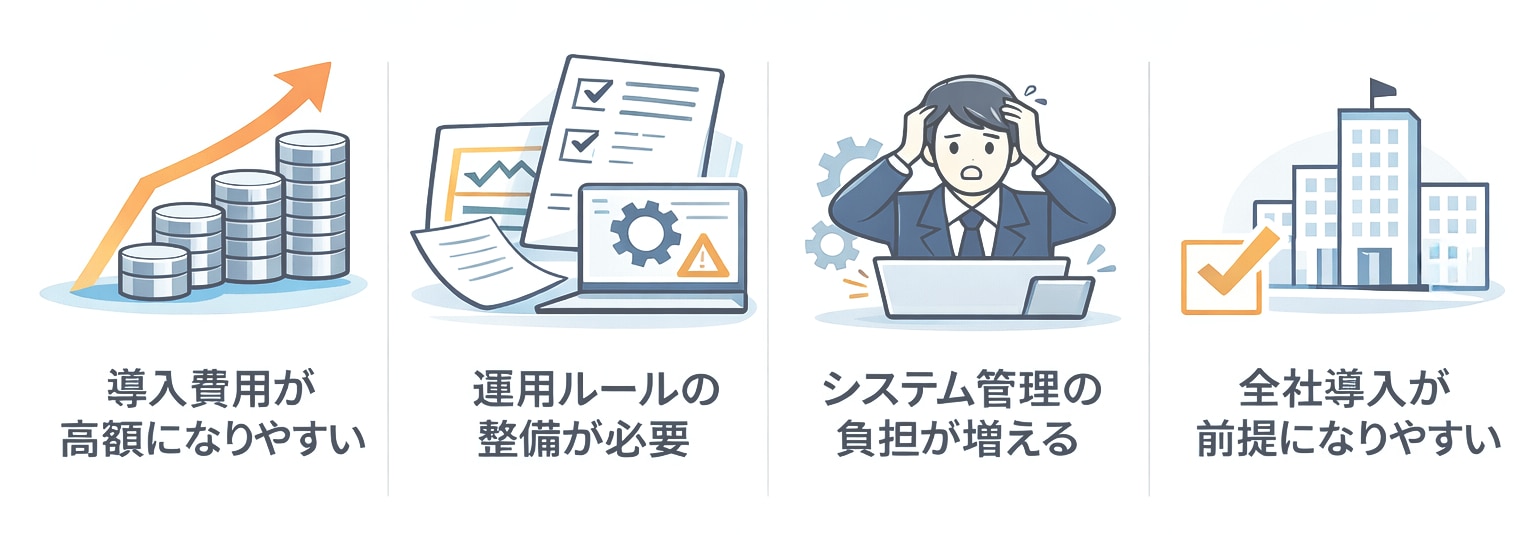

特に中小企業では、次のような課題が発生することがあります。
- 導入費用が高額になりやすい
- 運用ルールの整備が必要
- システム管理の負担が増える
- 全社導入が前提になるケースが多い
そのため、まず設計部門の図面管理から改善したいという企業では、よりシンプルな仕組みが求められる場合もあります。
図面管理システムという選択肢
PDMやPLMの導入を検討する中で、まず図面管理から改善するというアプローチもあります。それが「図面管理システム」です。
PDMやPLMは、設計データや製品情報を幅広く管理できる仕組みですが、その分、導入費用や運用負荷が大きくなりやすい傾向があります。
特に中小企業では、まず解決したい課題が次のような設計現場の業務改善であるケースも少なくありません。
図面をすぐに検索できない
最新版がどれか分かりにくい
図面共有に手間がかかる
こういった場合は、最初から大規模な仕組みを導入するのではなく、図面管理に特化したシステムから整備する方法が現実的です。
まず図面管理の土台を整えたうえで、必要に応じて将来的なPDMやPLM活用を検討する。この進め方は、中小企業にとって現実的な選択肢のひとつといえるでしょう。
図面管理システムとPDM・PLMの比較
図面管理システムとPDM・PLMは目的や導入規模が異なります。企業の課題や規模に合わせて選ぶことが重要です。
項目 | 図面管理システム | PDM | PLM |
|---|---|---|---|
主な目的 | 図面管理 | 設計データ管理 | 製品情報管理 |
管理範囲 | 図面中心 | 設計部門 | 企業全体 |
導入規模 | 小〜中規模 | 中規模 | 大規模 |
費用目安 | 数十万円〜 | 数百万円〜 | 数千万円〜 |
導入期間 | 短い | 数か月 | 長期 |
「図面管理システム」は、図面検索や版管理、共有を効率化したい場合に適しています。特に、フォルダ管理から脱却したい企業や、中小企業で導入しやすい仕組みを探している場合に現実的な選択肢です。
「PDM」は、CADデータ管理を強化し、設計部門のデータ管理を体系化したい場合に向いています。「PLM」は、製品情報を全社で管理し、製造や品質まで含めた情報管理を行いたい場合に適しています。
図面管理システム「図面バンク」とは
「まずは図面管理を整備することから開始したい」という方におすすめなのが「図面バンク」になります。株式会社New Innovationsが提供するクラウド型の図面管理サービスです。
月額48,000円（※2026年2月時点）から利用でき、ユーザー数・図面保管数は無制限。図面が増えても追加課金を気にせず運用できる点が特長です。

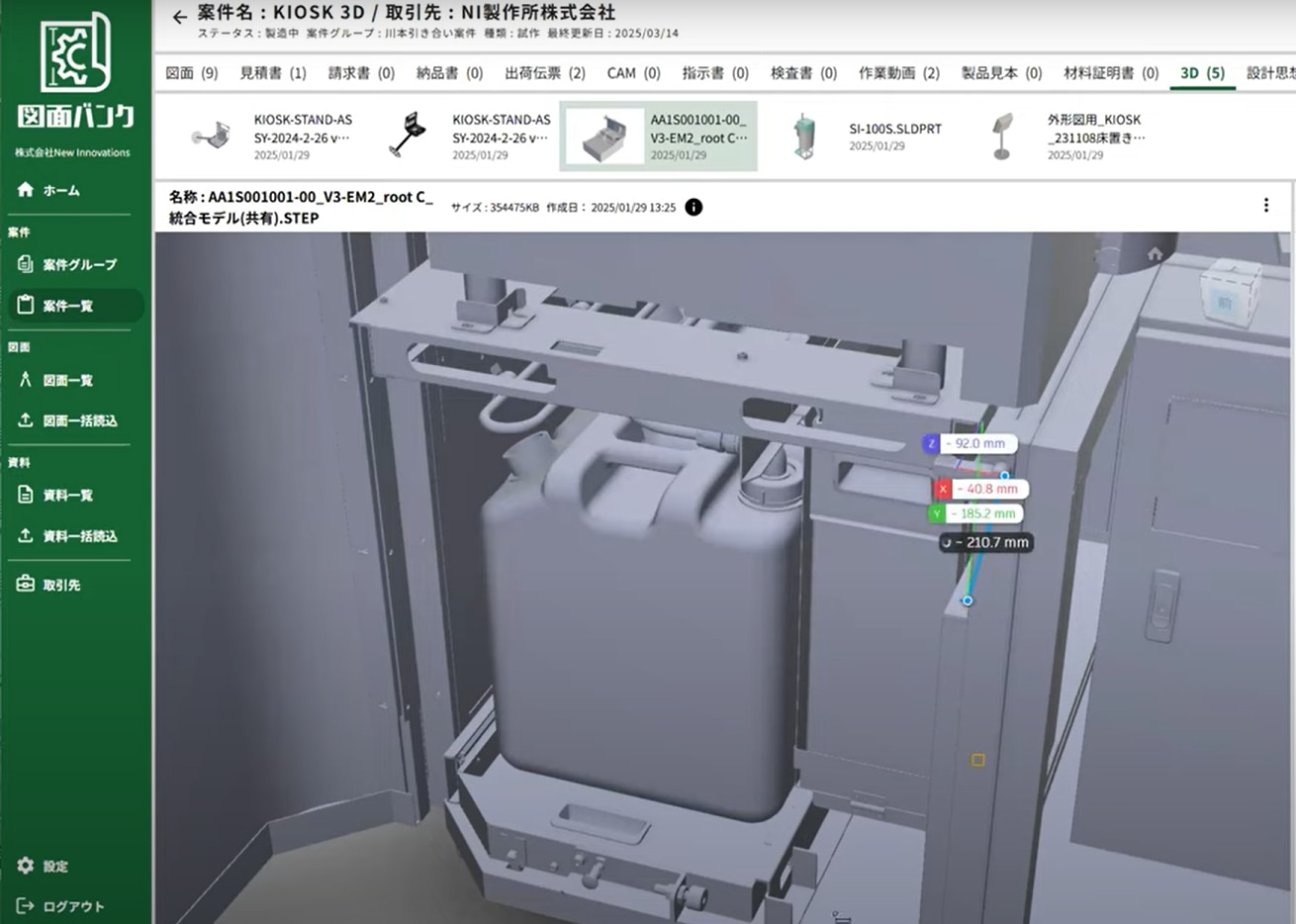

さらに60種類以上のファイル形式に対応し、AIが図面形状を解析して類似図面を自動抽出。キーワードだけに頼らない検索が可能です。さらに、3Dデータのプレビューや関連資料の紐づけにも対応しており、図面の再利用性と検索性を大きく向上させます。
【対応ファイル形式】PDF、TIFF、JPEG、DXF、DWG、STEPほか
図面検索
図面バンクでは、図番やキーワード検索に加え、OCR全文検索やAIによる類似図面検索にも対応しています。共有フォルダでは見つけにくい過去図面も、ファイル内容からスムーズに探し出すことが可能です。
さらに、類似検索結果から2つの図面を選んで差分比較もでき、設計変更時の確認や図面流用時のチェックの効率化につながります。
版管理
図面ごとに版数を管理し、最新版を明確に表示できます。更新履歴も記録されるため、誰がいつどのような修正を行ったのかを追跡可能です。
正式版を明確に確定できることで、旧版との取り違えや誤利用を防ぎ、設計変更の履歴管理にも役立ちます。
図面プレビュー・権限管理
CADソフトがない環境でも図面を確認できるプレビュー機能を備えています。設計部門以外の担当者でも確認しやすく、社内共有がスムーズになります。
また、ユーザーごとに閲覧や編集などの権限を設定できるため、部署や役割に応じた安全な運用が可能です。
図面共有・関連資料管理
図面データを社内で共有しやすくなり、設計・製造・品質などの関係部署が必要な図面をすぐに確認できます。
さらに、仕様書や見積書、技術文書などの関連資料も紐付けて一元管理できるため、検図や監査対応の際も必要な情報を参照しやすくなります。
図面管理ならABKSSにご相談ください
図面管理の方法やシステム選定に悩む企業は少なくありません。ABKSSでは、設計業務の課題に合わせて図面管理システムの導入をご提案しています。
「PDMやPLMを検討しているが、自社にとっては少し大掛かりかもしれない」「まずは図面検索や最新版管理といった現場の課題から改善したい」といったご相談にも対応しています。
図面バンクの機能紹介やデモ、導入相談にも対応していますので、図面管理の改善を検討されている方はお気軽にご相談ください。
おわりに
PDMやPLMは強力な製品データ管理システムですが、企業によっては、まず図面管理の改善から着手した方が効果的な場合もあります。特に、図面検索や最新版管理、共有のしにくさといった課題を抱えている場合は、図面管理システムから整備する進め方が現実的です。
「PDMやPLMまで必要かはまだ判断できないが、図面管理は見直したい」という方は、まずは自社に合った方法から検討してみてはいかがでしょうか。
図面管理の進め方に迷った際は、ABKSSまでお気軽にお問い合わせください。
