【作図編】内包される閉ループ(島残し)や、複数ある閉ループ形状を一度に認識させたい(CADSUPER2022～)

ハッチングや面積計測の際に、複数ある閉ループや、島残しの様な内包する閉ループを認識する場合は、ユーザープロパティを設定する事で可能です。

操作方法

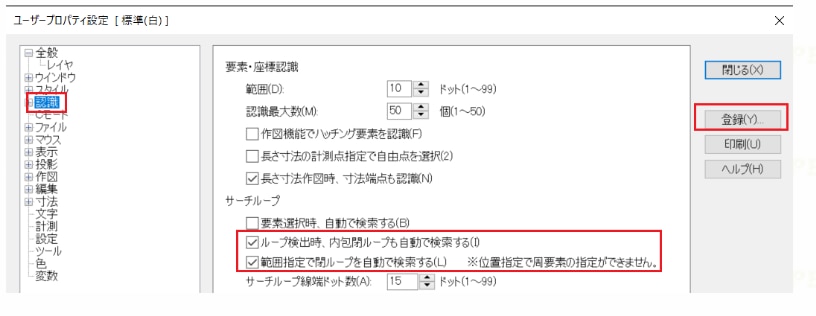

1. [設定]－[ユーザープロパティ設定]－[認識] を選択します。

   ①　内包される閉ループの検出　※要素クリックにてループサーチを行う場合
   「ループ検出時、内包閉ループも自動で検索する」にチェックオン

   ②　指定範囲内の閉ループ検出
   「範囲指定で閉ループを自動で検索する」にチェックオン

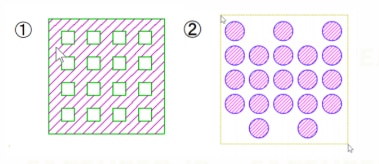

   ①②両方にチェックを入れると、範囲指定で一気に内包閉ループの検出が可能です。
