【作図編】オリジナルのパターンハッチングを作成したい

パターンハッチング形状をオリジナルで作成する事が可能です。
今回は、線分と破線が交互になるパターンを作成しますが、パターンハッチングは「実線のみ」利用可能ですので、長い線分と短い線分を作成し、この短い線分を破線のように表現するよう登録します。

操作方法

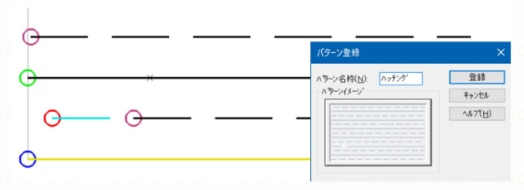

1. [設定]－[ハッチングパターン]－[登録]をクリックします。
   　
2. 基準点をクリックします。　〇（青丸）位置
   　
3. パターンコピーをする要素を選択(矩形選択も可)し、右クリック－確定を選択します。(黄色線分)
   　
4. 複写基準点をクリックします。〇（青丸）位置
   　
5. Y 方向の複写先をクリックします。　〇（緑丸）位置
   　
6. X 方向は右クリック－確定を選択します。(実線の為)
   　
7. 「次のパターン要素を指定しますか?」は「はい」の為、左クリックかY キーを押下します。
   　
8. 次のパターンコピーをする要素を選択し、右クリック－確定を選択します。(水色線分)
   　
9. 複写基準点をクリックします。〇（赤丸）位置
   　
10. Y 方向の複写先をクリックします。〇（紫丸）位置
    　
11. X 方向の複写先をクリックします。〇（紫丸）位置
    　
12. 「次のパターン要素を指定しますか?」は「いいえ」の為、右クリックかNキーを押下します。
    　
13. パターン名称に任意名称を入力し、「登録」ボタンで登録します。

※今回のパターンハッチングは、長さの違う線分で作成する為、長い線分・短い線分毎に設定しています。

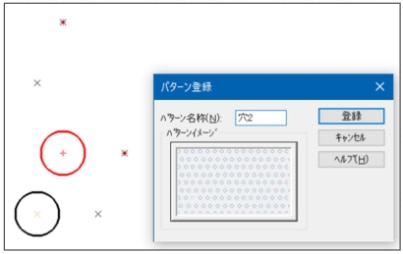

下記のように、パターンの種類が1 種類でパターンコピーをする間隔が一定のものであれば、1 度の作業で完結します。
　

　
下記のように、間隔が違う場合や、要素形状が違う場合は、今回ご案内したように、要素毎基準点や複写先を指定する必要があります。
