【寸法・文字編】角度寸法を時分秒(60 進)で表現したい

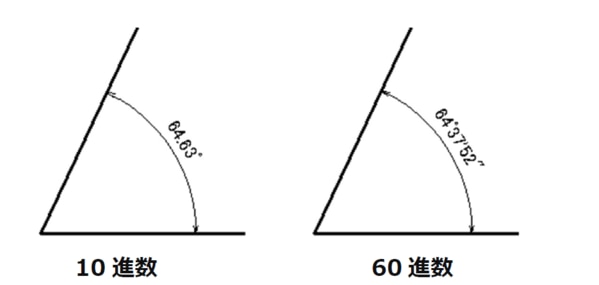

角度寸法の表現方法を10 進数ではなく時分秒の60 進数で表現する事が可能です。
この設定は、図面毎に設定される為、通常利用する表現が60 進数の場合は、
図面テンプレートとして保存・運用をお薦め致します。

操作方法　※図面を開いていない状態

1.　[設定]－[要素] を選択します。

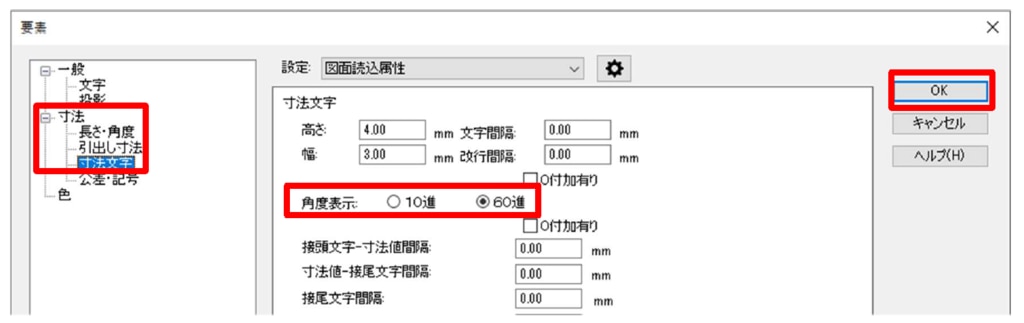

2.　「寸法」－「寸法文字」を選択、角度表示を「60 進」を選択し、「OK」をク
リックします。

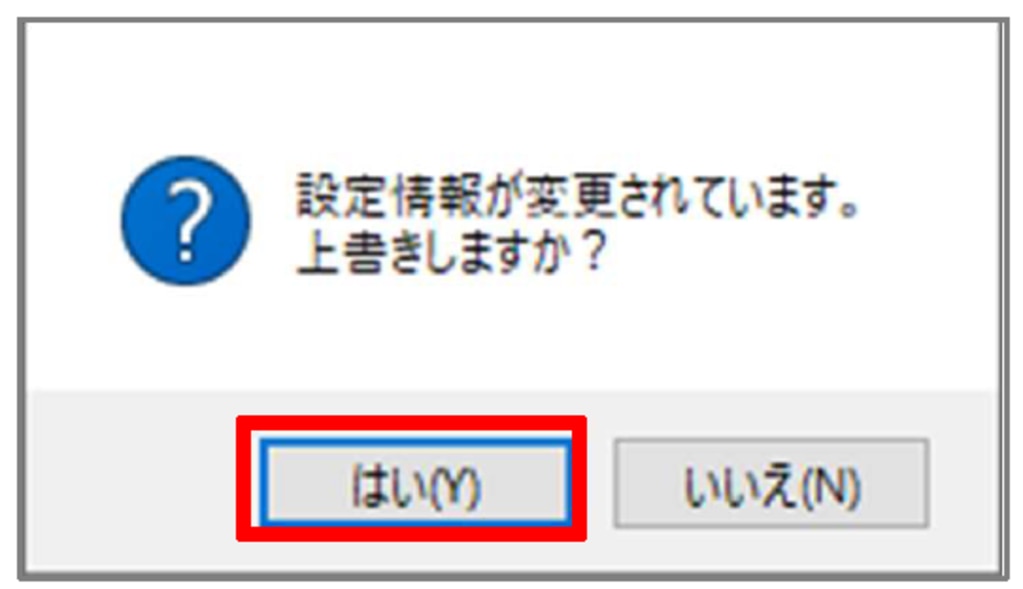

3.　上書き保存のメッセージは「はい」をクリックします。
