無料で活用できる図面管理システム！目的別に最適なツールを比較解説

図面管理は製造業や建設業、さらにはデザイン分野など幅広い領域において欠かせない業務です。しかしシステム化を検討すると、初期費用や運用コストが大きく、導入をためらう企業も少なくありません。
そこで本記事では、無料の図面管理フリーソフトやクラウドサービスを中心に、コストを抑えた運用方法を解説します。

このような方におすすめです

• コストをかけずに図面管理を始めたい方
• 紙図面の整理・共有に困っている方
• DXの一環として図面管理を検討中の方
• 社内ファイル管理が煩雑で、検索性に課題を感じている方

図面管理システムとは？

図面管理システムとは、CADやPDF、Officeファイルなどの図面を一元管理・検索・共有できるツールです。

「バージョン管理」や「アクセス権限設定」により、常に最新情報を安全に取り扱えます。クラウド型の普及で拠点や現場からのアクセスも容易になり、図面だけでなく文書管理の効率化にもつながり、ペーパーレス化や災害対策にも貢献します。

さらに、作業の属人化を防ぎ、チームでの情報共有と業務標準化を実現します。PDMやPLMとの連携により、製品ライフサイクル全体のデータ管理にも対応可能。図面を資産として有効活用し、効率的かつ安全な運用を支える存在です。

主要な製品をあげると「図面バンク」「CADDi DRAWER」「D-QUICK7」などがあります。

図面管理システムの主な機能

図面管理システムには、業務効率と品質管理を支えるさまざまな機能が搭載されています。

※このほか、BOM管理や操作ログの記録、生体認証によるセキュリティ強化など、拡張機能を備えたシステムもあります。

紙からデジタルへ移行する際の課題

紙ベースで図面を管理していると、プロジェクト規模が拡大するほど保管スペースが不足しがちになります。また、図面の取り出しに時間がかかったり、最新の図面を見つける手間が増えてしまうのも大きな問題です。

デジタル移行を行うときは、現場スタッフの抵抗感やスキャニング作業の工数など考慮すべき要素が多くあります。急なシステム切り替えで混乱を招かないよう、段階的な導入計画やマニュアル整備が重要です。

こうした課題をクリアするためには、扱う図面データのフォーマットや運用ルールも明確化しておく必要があります。

ファイル増加によるリスクと図面管理システムの必要性

部門やプロジェクトが増えると、管理すべきファイルも多様化・増加します。2D・3DのCADデータや写真、関連ドキュメントが個別に管理されると、情報の検索に時間がかかり、重複やバージョン違いのリスクも高まります。

加えて、セキュリティが不十分な状態でファイルを共有すると、情報漏えいや意思決定の遅れにもつながります。

こうした課題を解決するには、ファイルの一元管理と適切なアクセス制御が欠かせません。
図面管理システムを導入すれば、効率的かつ安全にファイルを運用でき、組織全体の生産性向上にもつながります。

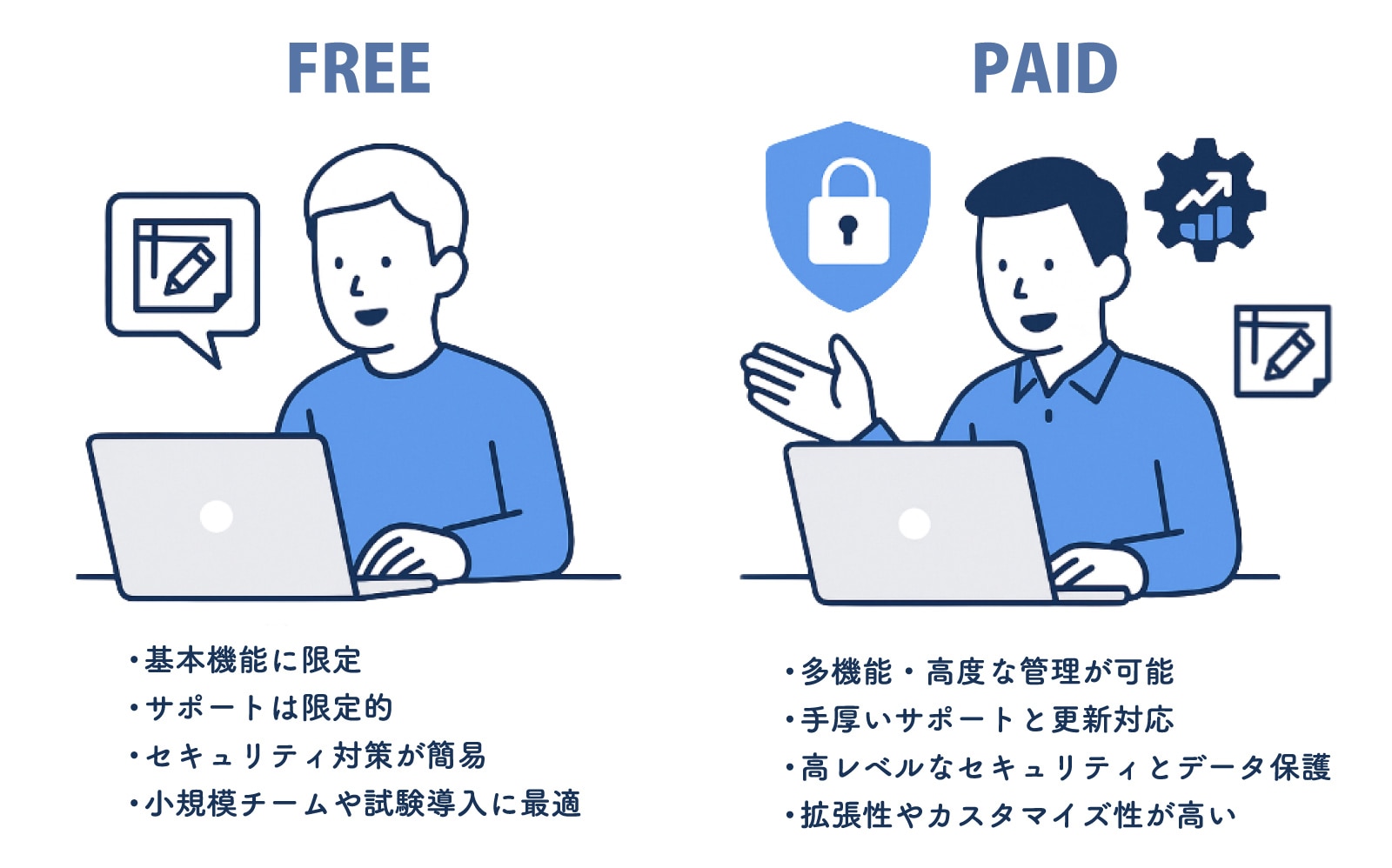

無料と有料の図面管理システムの基本的な違い

機能面での違い

無料版では「ビューア機能」や「簡易的な共有機能」など、基本的な操作のみをサポートする場合が多くあります。そのため、大規模なデータ管理や詳細な権限設定など、高度な機能は有料版でのみ提供されているケースも多いので注意しましょう。

例えば、複数のCADソフトを横断して扱う必要がある企業では、無料ツールだけでは対応できない可能性があります。一方で、小規模なチームや個人事業者であれば、無料版の機能でも十分に図面管理ができる場合もあります。

自社の規模や運用目的に応じて、どちらの選択肢が適しているかをしっかりと見極めることが大切です。

サポート体制とセキュリティ

無料版はユーザーコミュニティやオンラインFAQなどで十分な情報を得られない場合があります。トラブルが起きたときは自己解決が求められ、導入後のサポートが不透明になりがちです。

またセキュリティ対策についても、有料版に比べると脆弱なケースがあります。企業機密にあたる図面を扱う場合、データが外部に漏れるリスクは避けたいものです。

有料版ではセキュリティやアップデートへの対応が手厚く、エンタープライズレベルのサポートが期待できます。特に製造業や建設業で機密情報を扱う企業には、大きな安心材料となるでしょう。

将来的な拡張性とコスト面の違い

導入当初は無料版で十分でも、業務拡大や新しいプロジェクトが始まると機能不足を感じることがあります。そのタイミングで急遽有料版に切り替える場合、移行期間中に混乱が生じるリスクがあります。

有料版ではデータ量の増加や高機能連携に耐えられる構造を備え、拡張性や柔軟なカスタマイズが可能です。運用コストを抑えつつも拡張性を重視するなら、初期段階から将来像を見据えた選定が欠かせません。

ただし、有料版であっても社内のワークフローに合わないシステムを選んでしまえば、使いこなせず手間ばかりかかる事態にもなりかねません。

注目の有償図面管理ツール

例えば「図面バンク」は、CADデータやPDFなど多様なファイル形式に対応し、クラウド上での図面管理と共有を効率化できるツールです。3Dプレビューや関連資料の紐付け、類似形状検索といった機能により、多くの製造業で活用が進んでいます。

また、「CADDiDRAWER」は2D図面を自動で解析し、構造化データとして蓄積・活用できるクラウド型サービスです。高精度な類似図面検索や発注実績との自動紐付けにより、設計や調達の業務効率化に貢献します。

これらのように、企業のニーズに合わせた図面管理ツールを選ぶ際は、導入形態や拡張性、他システムとの連携性も含めて慎重に比較検討することが重要です。

無料で活用できる主な図面管理システム

Google Drive

「Google Drive」は、Googleアカウントを持っていれば15GBの無料ストレージ容量を利用でき、容量制限内であれば複数ファイルの同時管理がスムーズに行えます。検索機能も比較的優秀で、ファイル名だけでなく中身のテキストも検索結果に反映されます。

図面ファイルのプレビューには制限がある場合があるものの、PDF変換を行うことでライブラリのように活用できます。さらに他のGoogle Workspaceツールと連携すれば、コメントや共同編集も進められます。

ただし業務で用いる際には、社内アカウント管理やアクセス権の細かな制限が課題となるケースもあります。特に機密性が高い図面の共有には、セキュリティ対策を十分に検討しましょう。

参照：https://www.google.com/intl/ja_ALL/drive/

Dropbox

「Dropbox（ドロップボックス）」は、シンプルなUIでファイルをアップロードし、リンク共有する仕組みが分かりやすいサービスです。無料枠はそれほど大きくありませんので注意しましょう。

同期スピードが速いうえ、複数端末から同じファイルを扱えるため、外出先や現場でも図面にアクセスしやすい点が魅力です。履歴機能もあり、誤ってファイルを上書きした際に復元できる利点があります。

ただし企業全体で利用するには権限設定や管理範囲がやや物足りないことがあります。有料プランへのアップグレードによって、容量やセキュリティ機能を強化できる点も頭に入れておきましょう。

Microsoft OneDrive

「Microsoft OneDrive」は、Microsoft 365と連携しているため、Office製品をよく使う企業にとっては非常に使いやすいシステムです。WordやExcel、PowerPointとの親和性が高く、文書ファイルとの混在管理にも向いています。

無料枠の容量が限られているため、大量の図面を保存するには追加のストレージが必要になる場合がありますが、チーム単位の共同編集やバージョン管理は比較的スムーズに行えます。

セキュリティ面では企業アカウントによる管理を行うことで、アクセス制限や共有設定を細かくコントロール可能です。特にすでにMicrosoft環境が整っている場合は導入コストが低く抑えられます。

参照：https://www.microsoft.com/ja-jp/microsoft-365/onedrive/online-cloud-storage

無料版システムを導入するメリット

初期・運用コストが不要で気軽に試せる

有償システムではライセンス料やサーバー費用で導入コストが高額になりがちですが、無料システムなら低リスクで始められます。

小規模プロジェクトでは基本機能が揃った無料ツールでも十分な結果を出せ、実際の使用から得られるフィードバックは有料版検討時の貴重な材料となります。

初期費用不要で部署単位でのPoC（概念実証）にも活用しやすく、本格導入前に現場の反応を確認できます。

導入ハードルが低くスモールスタートに最適

大がかりなシステムを一気に導入すると現場混乱を招きがちですが、無料版なら特定チームでの試し導入が可能で、失敗リスクを最小化できます。

管理者も新ツールの習得がしやすく、社内ノウハウ浸透の準備期間を確保できます。最小限から始めて段階的に範囲を拡大することで、全社導入の混乱を避けながら効果的にシステムを定着させられます。

自社に合うかを試験運用（PoC）しやすい

無料ツールを使ったPoCでは実際の業務プロセスに組み込むことで効果検証がスムーズに行え、運用時のミスマッチやシステムの使い勝手も明確になります。

チーム全員を巻き込むことで導入後の問題点や改善案をピックアップしやすく、事前の運用シミュレーションで手戻りを削減できます。自社の規模や業種特有の要件がある場合も、試験運用を通じて最適なシステムをより正確に選定できるでしょう。

無料版システムを導入するデメリットおよび注意点

機能制限が多い（検索・権限・連携など）

無料版では高度な検索機能やカスタム権限設定が提供されていないことがよくあります。数多くのファイルを扱う現場では、こうした制限が業務効率を下げる原因になることもあります。

他システムとの連携ができない、もしくは制限されている場合も多いです。特にCADやプロジェクト管理ツールとリアルタイムで連携できないと、情報の一元化が難しくなりますので注意が必要です。

必要な機能を最初にしっかり洗い出し、無料版でどこまでカバーできるのかを検証しないと、導入してから後悔するかもしれません。

セキュリティやサポートが不十分な場合がある

無料版でのサポートはメールやQ&Aフォーラムのみ、あるいは優先度が低いといったケースがあります。緊急トラブルの際にすぐ対応できないリスクは見逃せません。

セキュリティ面でもデータ暗号化の強度やバックアップの頻度など、有料版とは異なるレベルの対策しか行われていないことがあります。機密保持契約のある取引先がいる場合はリスクをしっかり意識しなければなりません。

自社内でセキュリティ対策を補完する方法を検討するか、有料プランの導入を検討するなど、早期の段階で方針を決めておくことが大切です。

社内全体で使うには拡張性や安定性に不安

無料版を社内全体で使い回すには、容量や同時アクセス数、管理者機能などが不十分なことがあります。結果的に部門毎のバラバラ運用が続き、情報の断片化が進む恐れがあります。

大規模運用に耐えるための負荷テストやサーバー増強が無料版では行われない場合が多く、パフォーマンスが急激に落ちるケースも想定されます。

スムーズな作業環境を維持するには、早めに有料版へのアップグレードか、より高機能なシステムへの移行を検討する必要があるでしょう。

無料版は小規模導入や試験運用に適していますが、機能・安定性・サポート面で制約が多く、業務全体に広げるには限界があります。

複数名での運用や全社展開を前提とする法人利用では、信頼性の高い有償の図面管理システムを導入するのが現実的な選択です。

​​​​​

図面管理システムの選び方

必要な機能をしっかり洗い出す

まずは「検索機能」や「バージョン管理」の有無など基本的な要素を明確にし、必須機能とそうでない機能を分けます。全てを詰め込むよりも、運用上必要最小限の機能を優先的に確保する姿勢が重要です。

大規模なシステムになればなるほど、不要な機能がかえって現場の混乱を招く原因となります。運用コストや教育コストも踏まえ、合理的な選択を心がけましょう。

具体的な要件定義を行うことで、どの無料システムが合致しているのか、あるいは有料システムが必要なのかが見えてきます。

導入目的を明確にし、比較検討する

「図面の一元管理」や「セキュリティ強化」、あるいは「現場作業の効率化」といった導入目的をはっきりさせることで、システムの評価軸が明確になります。目的があいまいだと選定に時間がかかり、導入後も混乱が起こりやすくなります。

コストだけでなく、導入後の運用体制やサポート、さらには社員の負荷や学習コストも視野に入れることが大切です。結果的に短期的には費用が安く済む無料版より、有料版の方が長期的にはコストメリットを得られるケースもあります。

複数の候補をピックアップし、機能リストやサポート内容を比較検討するプロセスが欠かせません。中長期的な視点でのトータルコストを試算しておくと、後悔の少ない選択ができます。

トライアル版やデモで使い勝手をチェック

無料トライアルやデモ版の提供があるサービスは積極的に試すことをおすすめします。導入後に操作性の問題やパフォーマンス不足が明らかになると手戻りが増えてしまいます。

実際にチームで使ってみることで、現場スタッフがツールに馴染めるかを確認できます。ITリテラシーにばらつきがある場合でも対応できる操作性かどうかがポイントです。

試用期間中に社内ワークフローやセキュリティルールへの適合度を検証し、問題があれば改善案をまとめておくと、スムーズな本格導入につながります。

図面管理システムの導入を成功させるポイント

導入目的と課題を明確にする

導入前に「図面の検索時間短縮」「重複ファイル解消」「セキュリティ強化」など、現場の具体的な課題を整理します。目的が明確になるほどシステム選定がしやすくなります。

現行業務フローを見直し、問題箇所を洗い出すことで、既存オペレーションとの融合も図れます。課題明確化により導入効果測定の指標設定も容易になり、プロジェクト推進がスムーズになります。

関係部門を巻き込み全体最適を意識する

図面管理部署だけでなく、営業や品質保証、製造部門も同じ情報基盤を使える環境を整備することで、組織全体の業務効率を向上できます。

各部門が個別のファイル管理方法を使うと情報分散を招き、連絡や承認が滞る原因となります。共通プラットフォームにより社内意思決定スピードが向上し、導入メンバーに各部門のキーマンを加えることで全体最適を実現できます。

現場の業務フローに合ったツールを選ぶ

システム機能が充実していても実際の業務フローと乖離していれば使われません。運用負担を増やさず現場がスムーズに使えるかを最優先で検討しましょう。

建設現場なら「タブレット操作性」や「オフライン対応」、製造業なら「CADデータと生産管理システムの連携」が重要です。運用担当者目線での使いやすさ確認により、導入後の改修を最小化してコスト削減を図れます。

段階導入と教育で定着を促す

全社一斉導入は抵抗感や障害時の混乱を招きがちです。少人数や小規模部署からスタートし、運用ルールを段階的に整備するのが効果的です。

現場スタッフには適切な教育とマニュアルを提供し、質問や要望に丁寧に対応することでツール習熟度を上げ、運用ミスを削減できます。段階導入の成功事例を横展開することで全社スムーズな展開が期待できます。

現場で役立つ活用例・導入事例

1. 類似形状検索で見積業務の効率アップ

ある製造業の設計部門では、過去の2D図面や3Dモデルから類似形状のデータを検索できる機能を導入しました。これにより過去実績の再活用が進み、新規設計にかける時間を大幅短縮できました。

また、価格や工程情報と連携して閲覧できるため、精度の高い見積を短時間で行えるようになり、顧客への提案スピード向上につながっています。

※本事例は有償ツールの活用例です。無料ツールと比較検討される際の参考としてご覧ください。

2. バージョン管理と共有ルールの徹底で図面の属人化を回避

ある企業では図面管理システムを導入し、チェックイン・チェックアウト機能やアクセス制御を運用しました。

設計から製造までの工程では、バージョン管理やファイル命名規則が不明確だと、作業上のミスや情報の伝達漏れが起こりがちです。しかし、図面管理システムの導入により、担当者は常に最新バージョンの図面を参照できるようになり、設計変更の経緯も追跡可能となりました。

この仕組みによって、プロジェクトの引き継ぎや複数人での協働作業がスムーズに進むようになり、特定の担当者に依存する状況が改善され、全体的な業務品質の向上を実現しています。

※本事例は有償ツールの活用例です。無料ツールと比較検討される際の参考としてご覧ください。

おわりに

図面管理システムは、導入の目的に合った選択で業務効率を大きく改善できます。

無料版は小規模導入や試験運用に適していますが、機能・安定性・サポート面で制約が多く、業務全体に広げるには限界があります。複数名での運用や全社展開を前提とする法人利用では、信頼性の高い有償の図面管理システムを導入するのが現実的な選択です。

図面管理システムの導入をご検討の際は、豊富な経験と専門知識を持つABKSSにお問い合わせください。お客様の業務に最適なソリューションをご提案いたします。
